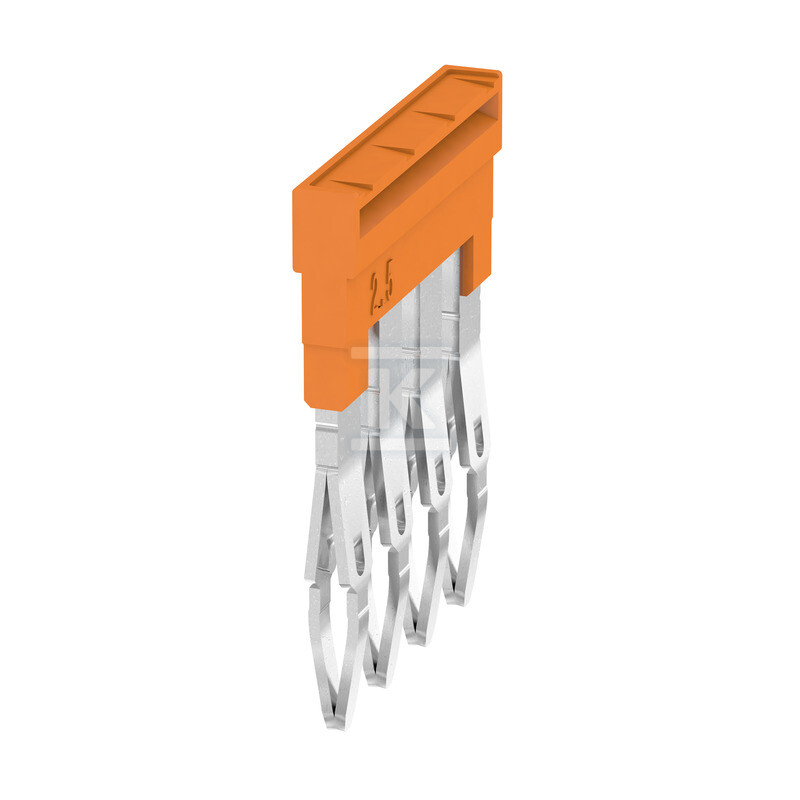

Átívelő csatlakozó (terminál), dugós, narancssárga, 24 A, Polok száma: 4, Raster mm-ben: 5.10, Szigetelt: Igen, Szélesség: 18.1 mm, ZQV 2.5N/4 1527590000

Hatékony potenciálelosztás a sorkapcsokon

A ZQV 2.5N/4 típusú hídkapcsoló lehetővé teszi a gyors és biztonságos elektromos összeköttetést a szomszédos sorkapcsok között – plusz vezetékek vagy egyedi hídak használata nélkül. A négypólusú kialakítás lehetővé teszi a potenciál egyidejű átvitelét négy érintkezési ponton keresztül, ami jelentősen felgyorsítja a szerelési munkálatokat és csökkenti a helytelen csatlakoztatások kockázatát.

Felépítés és kivitel

A Wemid műanyagból készült ház magas hőállóságot biztosít – az elem stabilan működik -60°C és +130°C tartományban, így ipari hűtőházakban és a vezérlőkapcsolók közelében található hőforrásoknál is alkalmazható. A UL 94 V-0 égésvédelmi osztály azt jelenti, hogy az anyag a lángforrás eltávolítása után magától kialszik – ez fontos tulajdonság a tűzvédelmi tanúsítványt igénylő installációknál.

A 24,7 × 18,1 × 2,8 mm-es méretek és a mindössze 2,26 g súly biztosítja, hogy a csatlakozó ne terhelje mechanikailag az érzékeny kapcsokat – tökéletesen illeszkedik a szomszédos sorkapcsok közé laza illeszkedés vagy feszültség nélkül.

Üzemeltetési biztonság

Az izolált ház és a véletlen érintés elleni védelem megszünteti az áramütés kockázatát a kapcsolószekrények szervizelése során. A megerősített Ex-e verzió (robbanásvédelmi védelem) lehetővé teszi a robbanásveszélyes zónákban való alkalmazást – ott, ahol a standard elemek gyújtóforrást jelenthetnének.

Fontos tervezési korlátozás: stabilitási és hőmérsékleti okokból a kontaktus elemek maximum 60%-ának eltávolítása megengedett. Mind a négy pólus teljes kitöltése esetén a névleges feszültség 400 V, míg a üres, levágott szélekkel használt híd esetén a feszültség 25 V-ra csökken – ezt figyelembe kell venni a jelző áramkörök tervezésekor.

Kompatibilitás és alkalmazás

A 5,1 mm-es résztáv és a csatlakozó típusú szerelési mód biztosítja a kompatibilitást a Weidmüller W és A sorozatú sorkapcsainak többségével – mind a csavaros (WDU/WDK), mind a PUSH IN (A2C/A3C) típusokkal. A négypólusú változat kiváló az ellátó feszültségek több kimenő áramkörre való osztásához vagy az analóg jelek földelésének csoportosításához.

A 24 A névleges áram lehetővé teszi az energia szabadon történő átvitelét mind a négy póluson egyszerre – külön vezetékekre osztás nélkül. A narancssárga szín megkönnyíti a hídkapcsolók azonosítását a kapcsolószekrény rajzán – ez különösen hasznos a meglévő installációk különböző kivitelezők általi bővítésekor.

A standard csomag 60 darabot tartalmaz, ami a vezérlőkapcsok tipikus konfigurációjának megfelel – egy csomag elég néhány közepes méretű kapcsolószekrényhez vagy szervizpótléknak.
