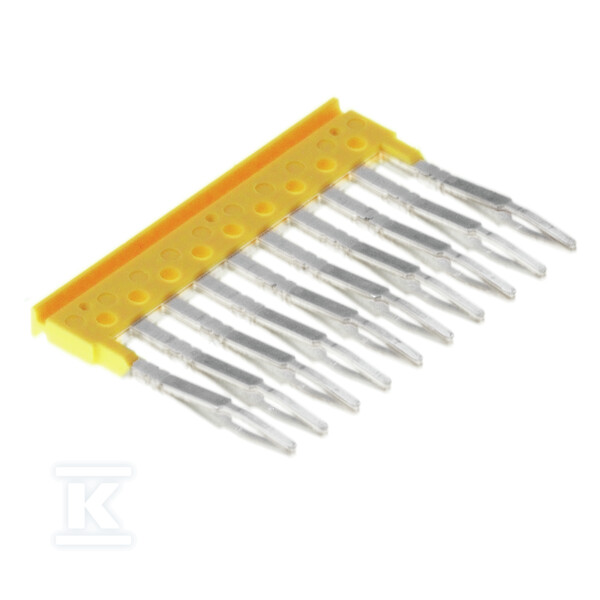

Átugró csatlakozó (terminál), csatlakozó típus: dugós, sárga, 17.5 A, Polok száma: 10, Rács (pitch) mm-ben: 3.50, Szigetelt: Igen, Szélesség: 2.8 mm, ZQV 1.5/10 1776200000

Precíz potenciál-kapcsolatok a kapcsolószekrényekben

A ZQV 1.5/10 átkötő az elektromos keresztkapcsolatok létrehozására szolgál a sorkapcsok blokkján belüli csatlakozók között. Lehetővé teszi a potenciál gyors elosztását vagy a jel továbbítását több áramkör között – anélkül, hogy minden egyes csatlakozóhoz egyéni kábelozásra lenne szükség.

A kialakítás tíz átkötő sínre épül, amelyek 3,5 mm-es pitch elrendezésben helyezkednek el, biztosítva a pontos illeszkedést a gyártó standard sorkapcsaihoz. A szerelés bedugrálással történik – a "plug-in" módszer jelentősen felgyorsítja a telepítési munkálatokat, és lehetővé teszi a kapcsolások későbbi konfigurálását szerszámok nélkül.

Felépítés és anyagok

Az átkötő házát teljes izoláció jellemzi – olyan anyagból készült, amely megvédi a felhasználót a csatlakozók véletlenszerű érintésétől (érintésvédelem). A sárga színkódolás az iparági standard az átkötő elemeknél, ami megkönnyíti a funkció azonosítását a már összeszerelt kapcsolószekrényben.

A geometriai méretek kompakt tartományban mozognak: hossz 34 mm, magasság 24,8 mm, szélesség 2,8 mm. A tömeg mindössze 3,39 g, így az átkötő nem terheli mechanikailag a kényes sorkapcsokat.

Működési paraméterek és tanúsítások

A 17,5 A névleges áram lehetővé teszi a jelző- és vezérlő áramkörökben való alkalmazást az ipari automatizálásban – ott, ahol nincs szükség teljes teljesítményre, de a kapcsolat megbízhatósága kulcsfontosságú.

Fontos előny a megerősített Ex-e (robusztus robbanásvédelem) tanúsítás – az átkötő használható gáz vagy por robbanásveszély esetén fennálló zónákban, ahol magasabb biztonsági paraméterekkel rendelkező alkatrészek szükségesek.

A gyártás Németországban történik, a Weidmüller Z-sorozatú sorkapcsaihoz tartozó teljes kiegészítő termékvonal pedig a DIN EN ISO 9001 szabványnak megfelelő minőségirányítással, valamint integrált IMS menedzsmentrendszerrel működik.

Alkalmazás és kompatibilitás

A ZQV 1.5/10 átkötő minden olyan helyen alkalmazható, ahol a kapcsolószekrény tervezője gyorsan össze szeretné kapcsolni a potenciálokat több csatlakozón – pl. földelés elosztásakor, segítőtáp sínnél, vagy a PLC vezérlő bemeneti/kimeneti csoportosításakor. Az átkötő bedugrálása megszünteti a vezetékből kézzel formált extra bridzsek szükségességét.

A kompatibilitás a Weidmüller Z-sorozatú összes, 3,5 mm-es pitch sorkapcs blokkját lefedi – vásárlás előtt érdemes ellenőrizni az illeszkedést a projektben használt konkrét sorkapcs típushoz.
