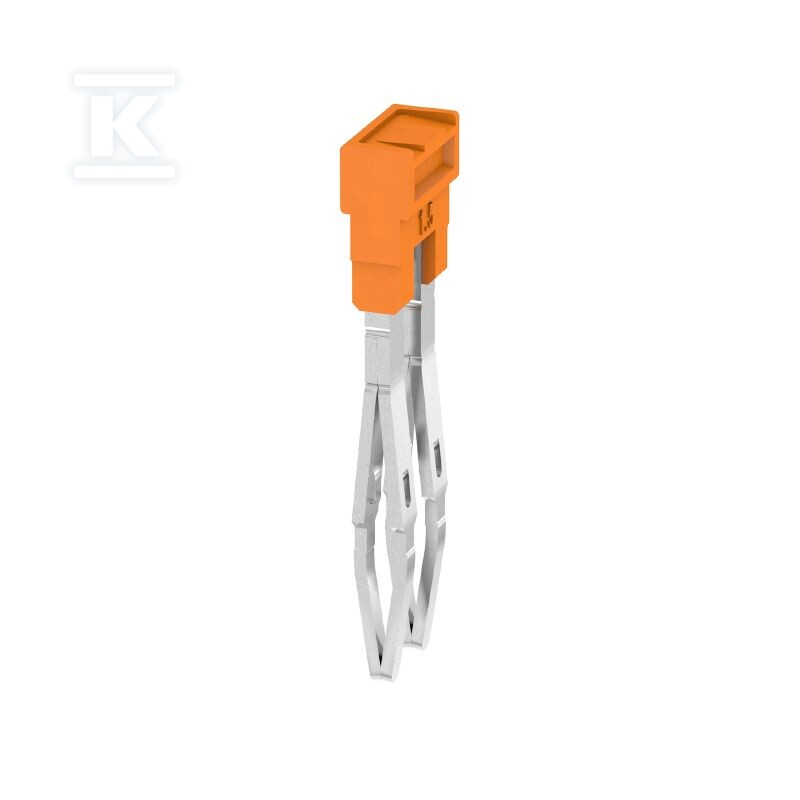

Átugró csatlakozó (terminál), dugós, narancssárga, 17.5 A, Polok száma: 2, Raster mm-ben: 3.50, Szigetelt: Igen, Szélesség: 5.5 mm, ZQV 1.5N/2 1985410000

Jeletelosítési komponens sorkapcsokon

A ZQV 1.5N/2 áttételző csatlakozó lehetővé teszi az elektromos kapcsolat kialakítását a szomszédos sorkapcsok között további vezetékek elvezetés nélkül. Potenciálelosztásra és jelek továbbítására szolgál – tipikusan olyan ipari alkalmazásokban, amelyek gyors és megbízható áramkör-elosztást igényelnek.

Felépítés és szigetelőanyag

A csatlakozó Wemid műanyagból készült, amely magas dielektrikai szilárdságot és hőállóságot biztosít. Az anyag megfelel a UL94 V-0 égésvédelmi osztálynak, ami önoltás nélküli viselkedést jelent a lángforrás eltávolítása után – ez fontos tulajdonság ipari berendezésekben és vezérlőkapcsolószekrényekben.

A plugged (behelyezhető) típusú felépítés gyors és szerszám nélküli szerelést és leszerelést tesz lehetővé. A ház méretei 5,5 × 21,9 × 2,8 mm (szélesség × magasság × mélység), súlya pedig mindössze 0,563 g, így könnyű és kompakt elosztó elem.

Elektromos és geometriai paraméterek

A csatlakozó 17,5 A névleges áram mellett működik, 3,5 mm-es lépésávon. A két pólus lehetővé teszi két független jelút vagy potenciál elkülönítését egyetlen sorkapcsblokkon belül.

Kompatibilitás és alkalmazás

A csatlakozó a Weidmuller Klippon Connect A sorozatú sorkapcsaihoz lett tervezve – mind új rendszerek tervezésekor, mind meglévő kapcsolószekrények bővítésekor.

A termék megfelel a RoHS irányelvnek, és rendelkezik EAC tanúsítvánnyal. Németországban készült.

Főbb alkalmazási területek:

• ipari kapcsolószekrények és vezérlőpanelek,
• segédáram elosztása,
• jelek továbbítása a sorkapcs szakaszok között,
• közös potenciálok kialakítása automatizálási rendszerekben.
