Átugró csatlakozó (terminál), dugós, narancssárga, 24 A, Polok száma: 2, Raster mm-ben: 5.10, Szigetelt: Igen, Szélesség: 7.9 mm, ZQV 2.5N/2 1527540000

Gyors kapcsolatok vezérlő szekrényekben és elosztóban

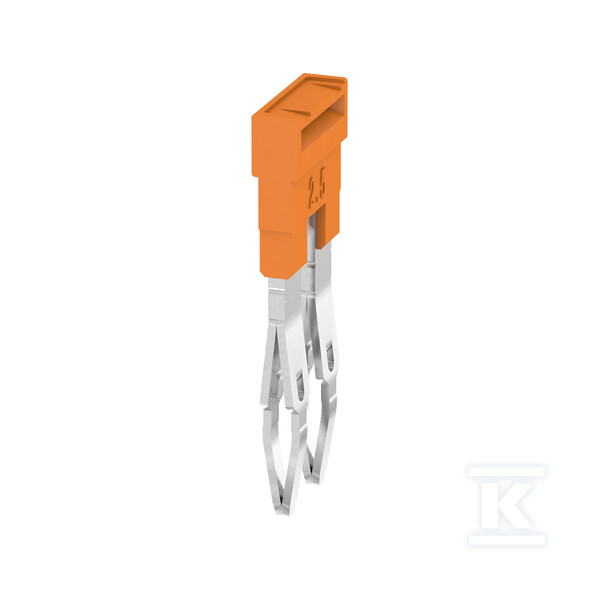

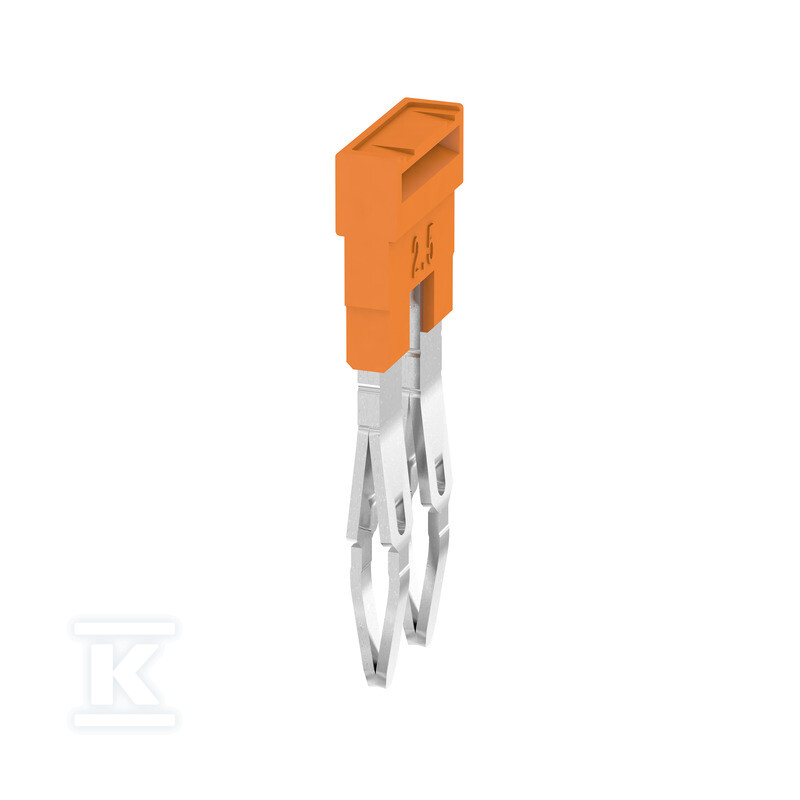

A ZQV 2.5N/2 csatlakozó egy dugós híd (cross-connector), amely a szomszédos sorkapcsok közötti potenciálelosztásra szolgál – lehetővé teszi a jel vagy az áram elküldését további kábelozás nélkül. Elég csak a csatlakozó soraiba illeszteni az elemet, hogy bármely kontaktust egyetlen folyamatos áramkörbe kapcsoljuk. A dugós technológia megszünteti a szerszámok használatának szükségességét, és lerövidíti a telepítési időt a csavaros megoldásokhoz képest – ez különösen fontos nagy projekteknél, ahol minden perc számít a helyszínen.

A terméket a magas hőállósággal rendelkező Wemid műanyagból gyártották – az elem a −60 °C és +130 °C közötti tartományban működik, lehetővé téve a használatát hideg raktárakban és felmelegedő alkatrészek közelében egyaránt. A UL 94 V-0 égési osztály azt jelenti, hogy az anyag magától kialszik, és nem tartja fenn a lángot – ez fontos az ipari alkalmazásokban, ahol szigorú tűzvédelmi követelmények érvényesülnek.

Elektromos és mechanikai paraméterek

A csatlakozó 24 A névleges áramot továbbít 400 V névleges feszültség mellett. A 5,1 mm-es lépésávú két pólus megegyezik a népszerű sorkapcsok szabványos lépésávjával, ami precíz geometriai illeszkedést biztosít. Az egész elem szélessége 7,9 mm, magassága 24,7 mm, vastagsága pedig 2,8 mm – a kompakt méretek lehetővé teszik a szerelést sűrűn pakolt vezérlő szekrényekben is.

Fontos korlátozás: stabilitási és hőmérsékleti okokból maximum 60% kontaktus lehet kinyitni (eltörni). A híd vágásakor nyílt szélekkel a működési feszültség 25 V-ra csökken – ezt figyelembe kell venni az áramkörök tervezésekor.

Kompatibilitás és üzemi feltételek

Az elem a Weidmuller Klippon Z sorozatú sorkapcsokhoz lett tervezve. A szerelés a rögzítő soraiba való behúzással történik – további rögzítő elemek nélkül. A robbanásvédelmi (ATEX) tesztelésen átesett változat kiterjeszti a felhasználási kört a robbanásveszélyes zónákra is.

Tárolási hőmérséklet: −25 °C és +55 °C között. A termék szigetelt, ami megvédi a kontaktusok közötti véletlen rövidzárlattól.

Normák és megfelelőség

A csatlakozó megfelel a RoHS irányelv követelményeinek (0,1% tömeg%) alatti SVHC anyagok nélkül, és az ETIM osztályozás szerint sorkapcsok kiegészítőjeként van jegyezve. A Wemid anyag biztosítja a mechanikai és kémiai tartósságot – a gyártó a kapcsolat megbízhatóságát garantálja még részben kinyitott kontaktus esetén is.
