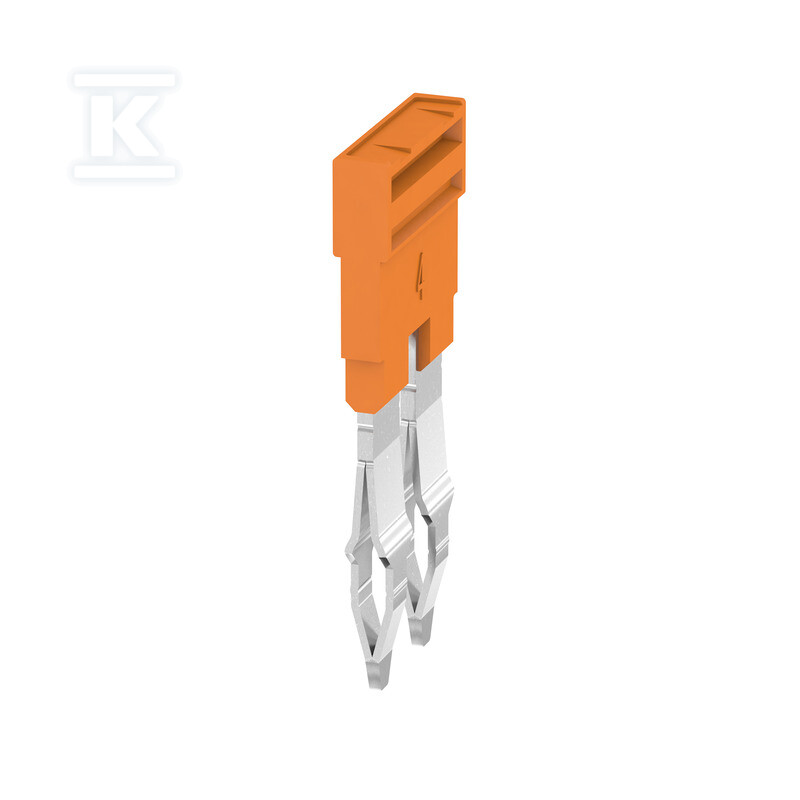

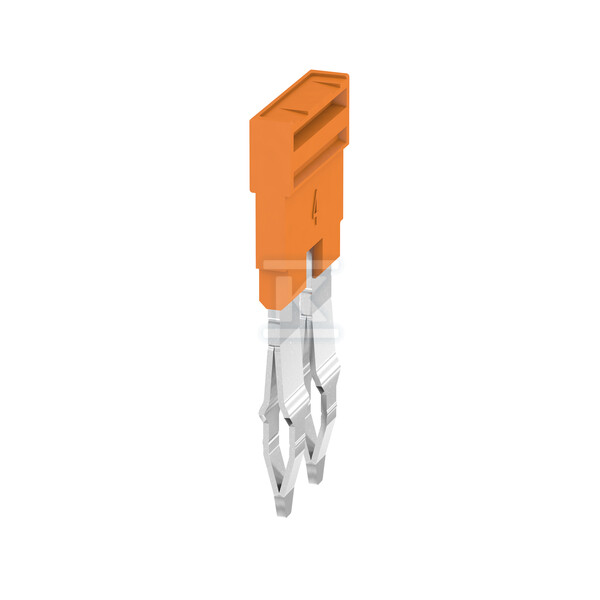

Átugró elem (terminál), csatlakozó, narancssárga, 32 A, Polok száma: 2, Raster mm-ben: 6.10, Szigetelt: Igen, Szélesség: 9.9 mm, ZQV 4N/2 1527930000

A keresztkapcsoló szerkezete és kivitelezése

A ZQV 4N/2 keresztkapcsoló egy kompakt keresztkapcsoló, amelyet csatlakozó sorkapcsok dugós rögzítésére terveztek. A 6,1 mm-es rázás és mindössze 9,9 mm szélesség благодаря minimális helyet foglal el a sín上に, lehetővé téve az elemek sűrű pakolását a korlátozott területű kapcsolószekrényekben.

A ház WEMID - üvegfibberrel megerősített poliamid - anyagból készült, amely nagy mechanikai merevséget biztosít alacsony tömeg mellett (mindössze 1,37 g darabonként). Az anyag megfelel a UL94-V0 égésvédelmi szabványnak, ami önoltó tulajdonságokat és a lángterjedés megállításának képességét jelenti - ami kulcsfontosságú ipari alkalmazásokban.

Elektromos paraméterek és üzemeltetési biztonság

A csatlakozó 32 A névleges áramot képes továbbítani, így alkalmas jelek és potenciálok elosztására vezérlő áramkörökben és segédáramkörökben. A kialakítás teljesen szigetelt, a kiegészítő érintésvédelem pedig megvédi a felhasználót a feszültség alatt álló vezető elemekkel való véletlen érintkezéstől - ez fontos mind a telepítés, mind a karbantartás során.

A termék rendelkezik az Ex-e tanúsítvánnyal (hitelesített robbanásvédelmi verzió), ami azt jelenti, hogy megfelel a robbanásveszélyes zónákban használandó eszközökre vonatkozó követelményeknek. Emellett megfelel a RoHS irányelveknek, és nem tartalmaz SVHC anyagokat.

Kompatibilitás és alkalmazás

A ZQV 4N/2 keresztkapcsolót a Klippon Z termékcsalábhoz tartozó Weidmuller maxGUARD Feed-In modulokkal való együttműködésre tervezték. A csatlakozó behelyezésével lehetővé tehető a potenciálok összekapcsolása két szomszédos sorkapcsolódoboz pólusa között további vezetékek használata nélkül - ez gyorsabb telepítést és tisztább kapcsolószekrényeket eredményez.

Tipikus alkalmazások:

• tápfeszültség elosztása a terminálcsoportok között,
• vezérlőjelek továbbítása izolációs korlátokon keresztül,
• közös földsínek vagy segédpotenciálok létrehozása,
• meglévő instalációk bővítése a kátozás megváltoztatása nélkül.

Németországban gyártott - a származási ország befolyásolja a méretek ismételhetőségét és a szerelési részletek kivitelezési minőségét.
