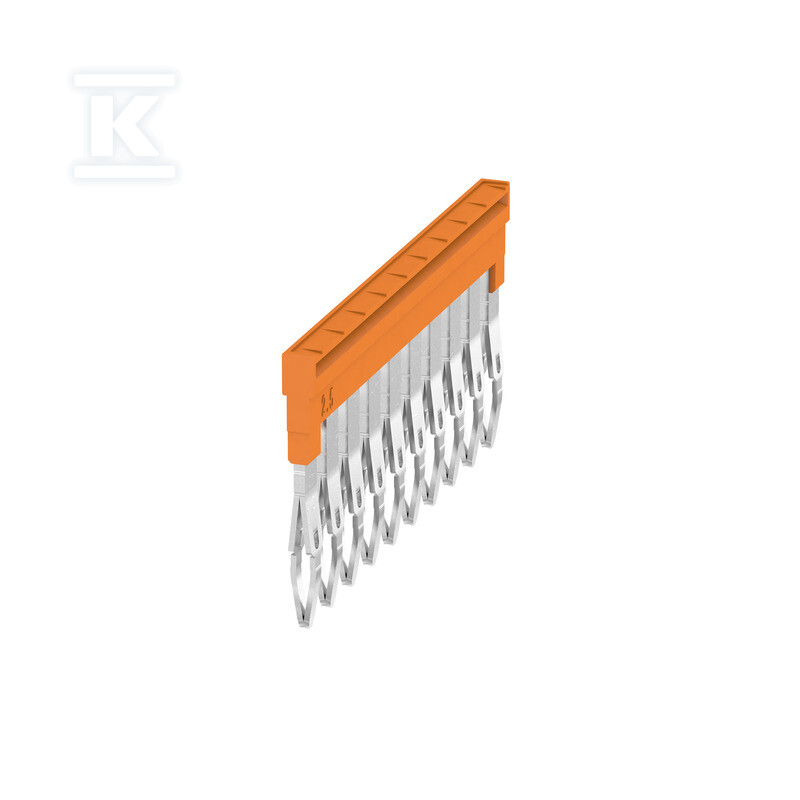

Híd/átugró csatlakozó (terminál), dugó, narancssárga, 24 A, Pócsszám: 10, Rács mm-ben: 5.10, Szigetelt: Igen, Szélesség: 48.7 mm, ZQV 2.5N/10 1527690000

A ZQV 2.5N/10 keresztösszekötő lehetővé teszi a szabványos áthidaló sorkapcsok gyors és problémamentes bővítését potenciálelosztási funkcióval vagy jelátvitellel a szomszédos blokkok között. Egyszerűen csatlakoztassa az elemet a sorkapocs házakba - további vezetékezés nélkül, ami időt takarít meg és csökkenti a szerelési hibák kockázatát.

Kialakítás és anyagok

A terméket Wemid (poliamid PA66) anyagból készítették, amely magas hőállósággal rendelkezik - az elem -60°C és +130°C közötti tartományban működik, és -25°C és +55°C közötti hőmérsékleten tárolható. A narancssárga ház elektromos szigetelést biztosít, valamint védelmet nyújt a véletlen megérintés ellen (áramütés elleni védelem). A UL94 V-0 éghetőségi besorolás azt jelenti, hogy az anyag eloltja magát a tűzforrás eltávolítása után - fontos tulajdonság ipari létesítményekben.

Az összekötő bepattintható (plug-in) kialakítású, ami lehetővé teszi a szerszám nélküli szerelést és szétszerelést. A méretek 48,7 × 24,7 × 2,8 mm, súlya mindössze 5,85 g, így nem terheli mechanikailag a sorkapcsokat.

Működési paraméterek és biztonság

A tízpólusú kialakítás lehetővé teszi tíz sorkapocs egyidejű összekapcsolását egy vonalban. A névleges áram 24 A, a névleges feszültség 400 V. A gyártó azonban közli, hogy stabilitási okokból legfeljebb a kontaktelemek 60%-a törhető ki - a többi érintkezőnek érintetlennek kell maradnia az elektromos folytonosság fenntartásához.

Az összekötő rendelkezik EEx e tanúsítvánnyal (robbanásbiztos kivitel), ami megerősíti alkalmasságát robbanásveszélyes övezetekben. Fontos megjegyezni, hogy az összekötő használata csökkenti a megengedett üzemi feszültséget 400 V-ra, átvágás után pedig mindössze 25 V-ra.

Kompatibilitás és alkalmazás

Az elem a Weidmüller Klippon ZQV sorozatú áthidaló sorkapocs-blokkokkal való együttműködésre szolgál - mind a disconnect, mind a biztosíték sorkapocs típusokkal. A 5,10 mm rögzítési raszter megfelel ezen sorkapcsok szabványos geometriájának.

Az összekötő jól használható ipari elosztószekrények építésénél, automatizálási rendszereknél és vezérlő áramköröknél, ahol egy potenciál felosztása több áramkörre, vagy jelátvitel a szekciók között további vezetékezés nélkül szükséges. A bepattintható szerelési rendszernek köszönhetően a csatlakozások cseréje vagy módosítása gyors, és nem igényel segédvezetékeket - elegendő az összekötőt áthelyezni vagy a szükségtelen érintkezőket kihajtani az installáció igényei szerint.
