Keresztkapcsoló terminál, csavarozható, sárga, 32 A, Polok száma: 4, Rács mm-ben: 5.10, Szigetelt: Igen, Szélesség: 7 mm, WQV 2.5/4 1053860000

Jelek továbbítása a sorkapcsok között

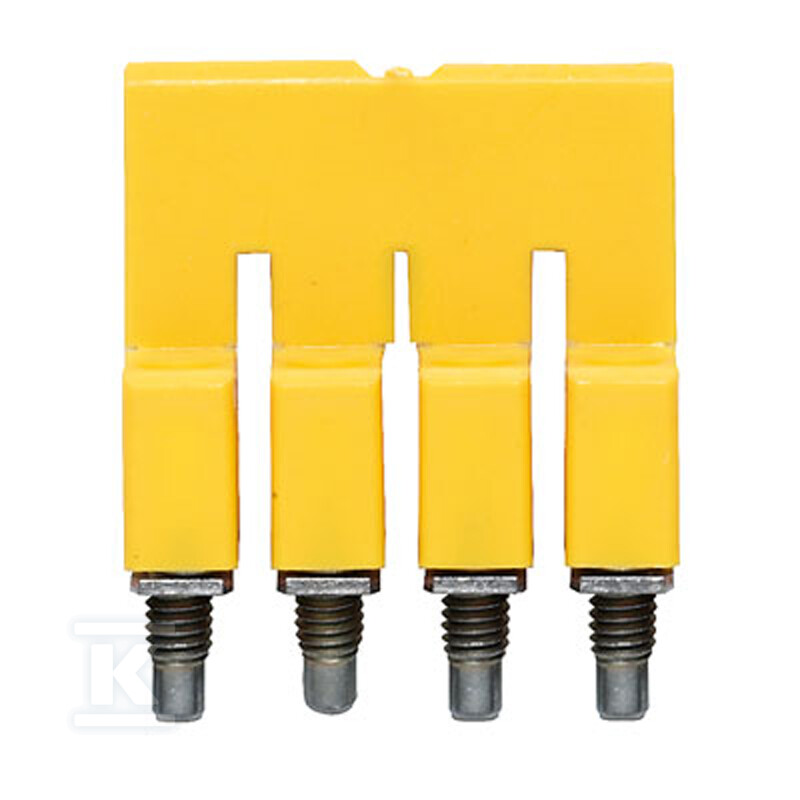

A WQV 2.5/4 keresztkapcsoló a DIN sínre szerelt sorkapcsok közötti keresztkapcsolások kialakítására szolgál. A cross-connector kialakításának köszönhetően lehetővé teszi a potenciál vagy a jel gyors átvezetését négy sorkapcsóból álló csoporton keresztül – plusz vezetékek szükség nélkül. Ez a megoldás megszünteti a kábelösszetovelődést a kapcsolótárakban és vezérlőszekrényekben.

Felépítés és anyagok

A ház PA66 (nylon 6.6) poliamidból készült, amely kopásállóságot és magas hőmérsékleti ellenállást biztosít. Az anyag önoltó – az UL94V-0 égési osztálynak megfelelően a lobogás 10 másodpercen belül, csepegés nélkül megszűnik, ami kritikus fontosságú tűzeset esetén.

A geometriai méretek a 2,5 mm² vezeték keresztmetszetű standard sorkapcsokhoz vannak igazítva:

• A teljes szélesség 7 mm
• A tűsáv távolság (raster) 5,1 mm
• A ház magassága 19,3 mm, mélysége 18 mm

A szigetelés sárga színe nem véletlen – kiemelkedik a tipikus szürke vagy bézs sorkapcsok közül, ami megkönnyíti a keresztkapcsolások azonosítását az ellenőrzés és karbantartás során.

Kompatibilitás és szerelési mód

A csatlakozót a csatlakozó felületre kell nyomni, majd rögzítőcsavarokkal kell megszorítani – a meghúzási nyomaték 0,4-0,8 Nm tartományban van. A csavaros kapcsolat stabil érintkezést garantál, még vibrációs körülmények közötti működés esetén is.

A termék kompatibilis a Weidmüller W sorozatú sorkapcsainak széles választékával:

• WDU 2.5 – alap sorkapcsoló
• WDU 1.5 ZZ és WDU 1.5 BLZ – egyszintes változatok
• WDK 2.5 V, WDK 2.5, WDK 2.5 DU-PE – kétszintes sorkapcsok
• WDU/WDK 2.5 F – földzési funkcióval ellátott változatok
• WDU/WDK 2.5/1.5 ZR – egyutas vezetékekhez tervezett sorkapcsok

A szerelés közvetlenül a sorkapcsokra történik – nem igényel extra szerszámokat vagy adaptereket.

Működési paraméterek és üzemeltetési feltételek

A 32 A névleges áram megkönnyíti a jelentős teljesítmények átvitelét a keresztkapcsolásokon keresztül a kontaktusok túlmelegedésének kockázata nélkül. A fém híd nagy érintkezési felülete alacsony átmeneti ellenállást és minimális hőveszteséget biztosít.

A folyamatos üzemi hőmérsékleti tartomány -60°C és +130°C között teszi a terméket alkalmassá zowel ipari hűtőházakba, mint a teljesítményelemek által generált hőforrások közelébe is.

A tárolási hőmérséklet -25°C és +55°C között mozog – a tipikus raktározási körülmények nem jelentenek problémát ezen típusú termék számára.

Normák és jóváhagyások

A termék megfelel a RoHS irányelvnek a veszélyes anyagok korlátozásával kapcsolatban, és mentes a SVHC (különösen aggályos anyagok) összetevőktől. Nem rendelkezik ATEX/Ex-e tanúsítvánnyal robbanásveszélyes zónákra – ezt figyelembe kell venni a vegyi vagy olajiparban történő alkalmazás során.

Az ETIM EC000489 klasszifikáció egyértelműen meghatározza a terméket sínre szerelt sorkapcsok keresztkapcsolási elemeként.

A WQV 2.5/4 csatlakozó minden olyan helyen alkalmazható, ahol a telepítőnek gyorsan össze kell kapcsolnia a potenciálokat több tápfel vagy jel útvonal között – jellemzően épület- és ipari kapcsolótárakban, valamint tömeggyártás folyamatautomatizálási szekrényeiben.
