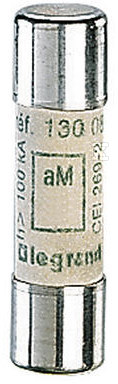

Elemento fusibile cilindrico AM 25 A 10,3 x 38 HPC 013025

Protezione professionale dei circuiti dei motori

L'elemento fusibile cilindrico LEGRAND HPC con dimensioni 10×38 mm è una protezione in ceramica progettata per proteggere i circuiti di alimentazione dei motori elettrici dagli effetti dei cortocircuiti. La caratteristica aM (protezione contro i cortocircuiti dei motori) secondo la norma IEC 60269 garantisce una protezione efficace contro le correnti di cortocircuito, consentendo al contempo l'avviamento dei motori.

Parametri elettrici e caratteristiche di funzionamento

Il dispositivo opera con una corrente nominale di 25 A e una tensione AC/DC fino a 400-500 V, il che lo rende una soluzione universale per diversi tipi di installazioni industriali e quadri modulari. La perdita di potenza di 2,7 W alla corrente nominale garantisce un funzionamento efficiente senza un eccessivo sviluppo di calore.

La capacità di interruzione raggiunge i 10 kA, e alcune fonti indicano persino 100 kA, garantendo una protezione efficace anche con correnti di cortocircuito molto elevate, tipiche delle installazioni industriali.

Costruzione e compatibilità

Il fusibile è realizzato in ceramica di alta qualità, resistente all'arco elettrico e alle alte temperature generate durante la fusione. Le dimensioni compatte di 10×38 mm consentono il montaggio su portafusibili standard su guida DIN e in portafusibili compatibili di vari produttori.

L'elemento non dispone di indicatore di intervento (senza voyant/sans voyant), il che è tipico delle applicazioni industriali dove il controllo dello stato avviene tramite sistemi di segnalazione esterni.

Conformità normativa e aree di applicazione

Il prodotto soddisfa i requisiti delle norme internazionali:

• EN 60269-1 e EN 60269-2
• IEC 60269-1 e IEC 60269-2
• NFC 60-200

La protezione trova ampio utilizzo in quadri elettrici industriali, quadri di comando per motori elettrici e installazioni di automazione industriale LEGRAND e altri sistemi elettrici che richiedono una protezione efficace contro gli effetti dei cortocircuiti nei circuiti di azionamento.
