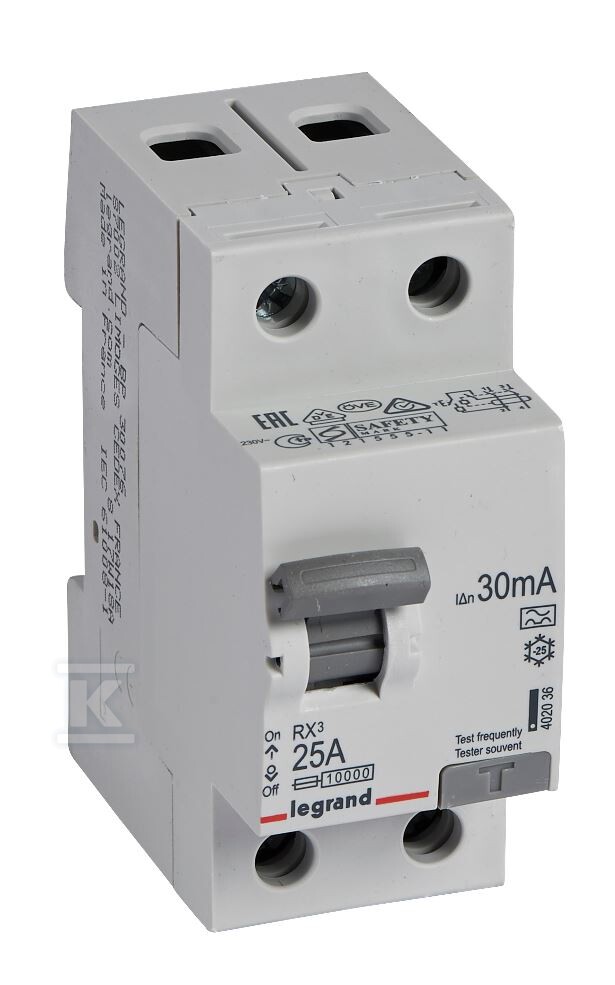

Interruttore differenziale RX3 2P 230V 25A 30mA TIPO A 402036

Protezione moderna contro le scosse elettriche per impianti elettrici

L'interruttore differenziale RX3 tipo A è un dispositivo di protezione avanzato che garantisce una protezione completa contro le scosse elettriche e gli effetti delle correnti di dispersione.

Parametri operativi e caratteristiche tecniche

Il dispositivo opera con una tensione nominale di 230V AC e una corrente nominale di 25A, garantendo una sensibilità di 30mA per la corrente differenziale. La capacità di tenuta in caso di cortocircuito è di 10 kA, con una resistenza agli impulsi di 4 kV. La costruzione bipolare occupa solo 2 moduli su una guida DIN standard (larghezza 35.6mm).

Temperatura di esercizio nell'intervallo da -25°C a +60°C e grado di protezione IP20. Le sezioni dei conduttori collegabili rientrano nell'intervallo 0.75-50 mm² per i conduttori rigidi e 0.75-35 mm² per quelli flessibili.

Costruzione e compatibilità di montaggio

L'involucro è realizzato in materiali non alogeni di colore grigio (RAL 7035). Il montaggio avviene su guida DIN standard tramite morsetti rapidi, e l'alimentazione è possibile sia dall'alto che dal basso.

La profondità di incasso è di 44 mm, mentre la profondità totale del dispositivo è di 77.8 mm. Resistenza meccanica di classe IK04.

Conformità normativa e condizioni di esercizio

L'interruttore soddisfa i requisiti della norma IEC 61008-1. Il grado di inquinamento ambientale è 2, consentendo il funzionamento in normali condizioni industriali. La frequenza di esercizio è il valore standard di 50 Hz.

Il dispositivo non dispone di funzioni di selettività o di intervento ritardato, il che ne semplifica l'uso e garantisce una risposta immediata a una dispersione di corrente pericolosa.

L'intervallo di temperatura di stoccaggio è da -40°C a +70°C, con una tensione di isolamento nominale di 250V.
