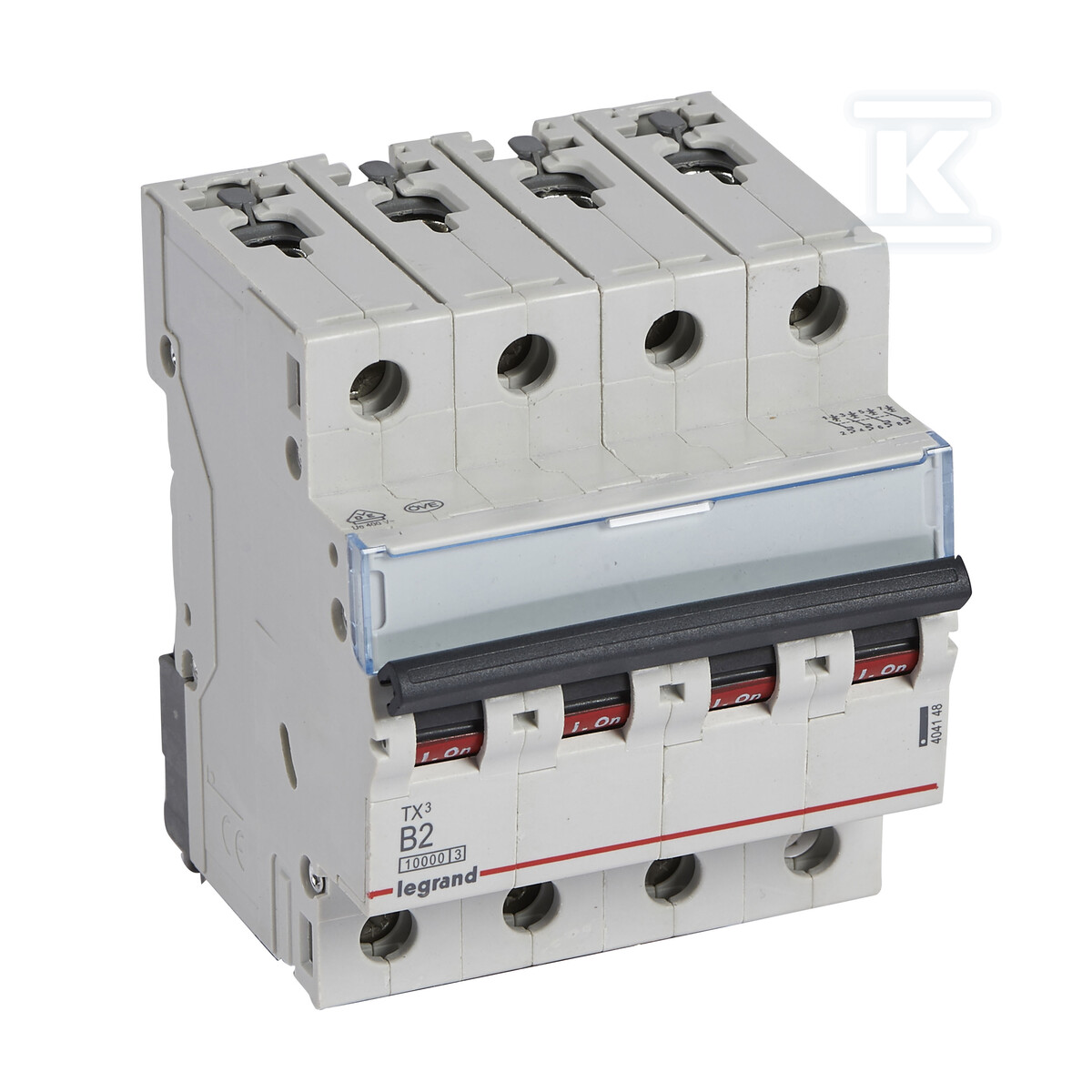

Interruttore termomagnetico S 314 4P B 2 A 10000 A serie TX3 404148

Protezione dell’impianto elettrico con interruttore magnetotermico Legrand TX³

Questo interruttore magnetotermico quadripolare della serie TX³ è una protezione affidabile dell’impianto elettrico contro le conseguenze di sovraccarichi e cortocircuiti. Progettato per funzionare in reti AC con tensione di 400 V, garantisce un’efficace protezione sia per impianti residenziali che professionali. La corrente nominale di 2 A associata alla caratteristica B lo rende ideale per circuiti con apparecchiature a corrente di avviamento moderata.

Struttura e applicazione

L’interruttore S 314 4P B 2 A è stato progettato per un montaggio semplice e un cablaggio comodo. Il morsetto inferiore e i copri morsetti protettivi semplificano notevolmente il lavoro dell’installatore. La possibilità di montaggio a incasso consente un’integrazione estetica nell’infrastruttura esistente. Inoltre, la compatibilità con vari dispositivi ausiliari — come contatti ausiliari o sganciatori — amplia la sua funzionalità e permette di adattarlo alle esigenze specifiche.

Sicurezza e parametri

L’interruttore presenta un’elevata capacità di interruzione di cortocircuito: 10 kA a 400 V e 16 kA a 230 V, garantendo una rapida reazione in caso di guasto. La classe di limitazione dell’energia 3 e la tensione di impulso nominale resistente fino a 4 kV assicurano un ulteriore livello di sicurezza. Il grado di protezione IP20 protegge dal contatto accidentale. La tensione di isolamento nominale Ui è di 500 V e l’intervallo di frequenza di funzionamento è 50-60 Hz. Costruito con materiali di alta qualità, soddisfa le norme di sicurezza ed è destinato all’uso in ambienti con grado di inquinamento 2. Garantisce lo sganciamento simultaneo del conduttore N, aumentando la sicurezza dell’intero circuito. La larghezza dell’apparecchio, pari a 4 moduli, consente un facile adattamento alle distribuzioni esistenti.
