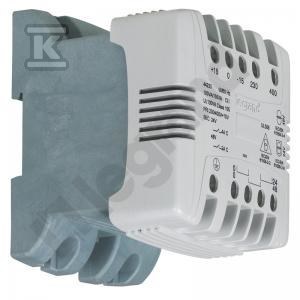

Trasformatore con filtro 230/400-115/230 160 VA 044264

Trasformatore di separazione professionale per quadri elettrici

Il trasformatore con filtro 230/400V → 115/230V con potenza di 160 VA è una soluzione universale per l'adattamento delle tensioni e la separazione sicura dei circuiti nelle installazioni industriali e nell'automazione. Il modello 044264 di Legrand è ideale sia come trasformatore di comando che come dispositivo per garantire l'isolamento galvanico tra i circuiti.

Costruzione e parametri tecnici

Il trasformatore è realizzato come dispositivo di separazione (isolamento) in conformità alle norme IEC EN 61558, garantendo un isolamento sicuro tra l'avvolgimento primario e quello secondario. La classe di isolamento B secondo IEC 85 assicura resistenza a temperature fino a 130°C, mentre il grado di protezione IP2X protegge dal contatto con le parti attive.

Il dispositivo offre flessibilità di alimentazione grazie a 6 intervalli di tensione primaria: 215V, 230V (±15%), 245V, 385V, 400V e 415V. Le tensioni secondarie sono disponibili in due varianti: 115V o 230V, consentendo l'adattamento a diversi tipi di carichi.

La struttura compatta con dimensioni di 94×112×113 mm consente il montaggio su guida DIN standard nei quadri elettrici. I collegamenti sono realizzati tramite morsetti a vite con chiara indicazione della polarità, semplificando l'installazione e la manutenzione.

Applicazione nell'automazione e nel controllo

Il trasformatore è stato progettato specificamente per l'adattamento delle tensioni in caso di guasti e per il filtraggio delle interferenze elettromagnetiche nei sistemi di controllo. Come trasformatore di separazione, garantisce l'isolamento galvanico tra il circuito di alimentazione e i carichi, proteggendo l'elettronica sensibile dai picchi di tensione.

Viene fornito con 2 barrette di collegamento, che consentono di collegare facilmente gli avvolgimenti secondari in parallelo o in serie. L'impedenza di cortocircuito relativa del 6.94% garantisce un funzionamento stabile con carichi variabili.

Conformità alle norme internazionali e vantaggi pratici

Il prodotto soddisfa i requisiti delle norme europee IEC EN 61558-2-2, -2-4 e -2-6, nonché degli standard americani UL5085 e canadesi CSA C22.2-N°66. Possiede le certificazioni UL per USA e Canada (cULus E177328), a conferma dei suoi elevati standard di sicurezza.

Il trasformatore è adatto per la realizzazione di dispositivi conformi alle norme di automazione industriale (EN 61131-2), macchine (EN 60204-1) e quadri elettrici (EN 61439-1). La classe di resistenza meccanica IK04 garantisce protezione dagli urti a livello operativo.

La possibilità di montaggio su guida simmetrica fino a una potenza di 250 VA elimina la necessità di elementi di fissaggio aggiuntivi nella maggior parte delle applicazioni in quadri elettrici. Il filtraggio delle interferenze riduce l'impatto di armoniche e sovratensioni sul funzionamento dell'elettronica di controllo sensibile.

Il valore della potenza apparente di 160 VA secondo IEC/CSA, o 140 VA secondo UL, assicura un'adeguata riserva per le tipiche applicazioni di controllo, soddisfacendo contemporaneamente i requisiti di tutti i principali mercati mondiali.
