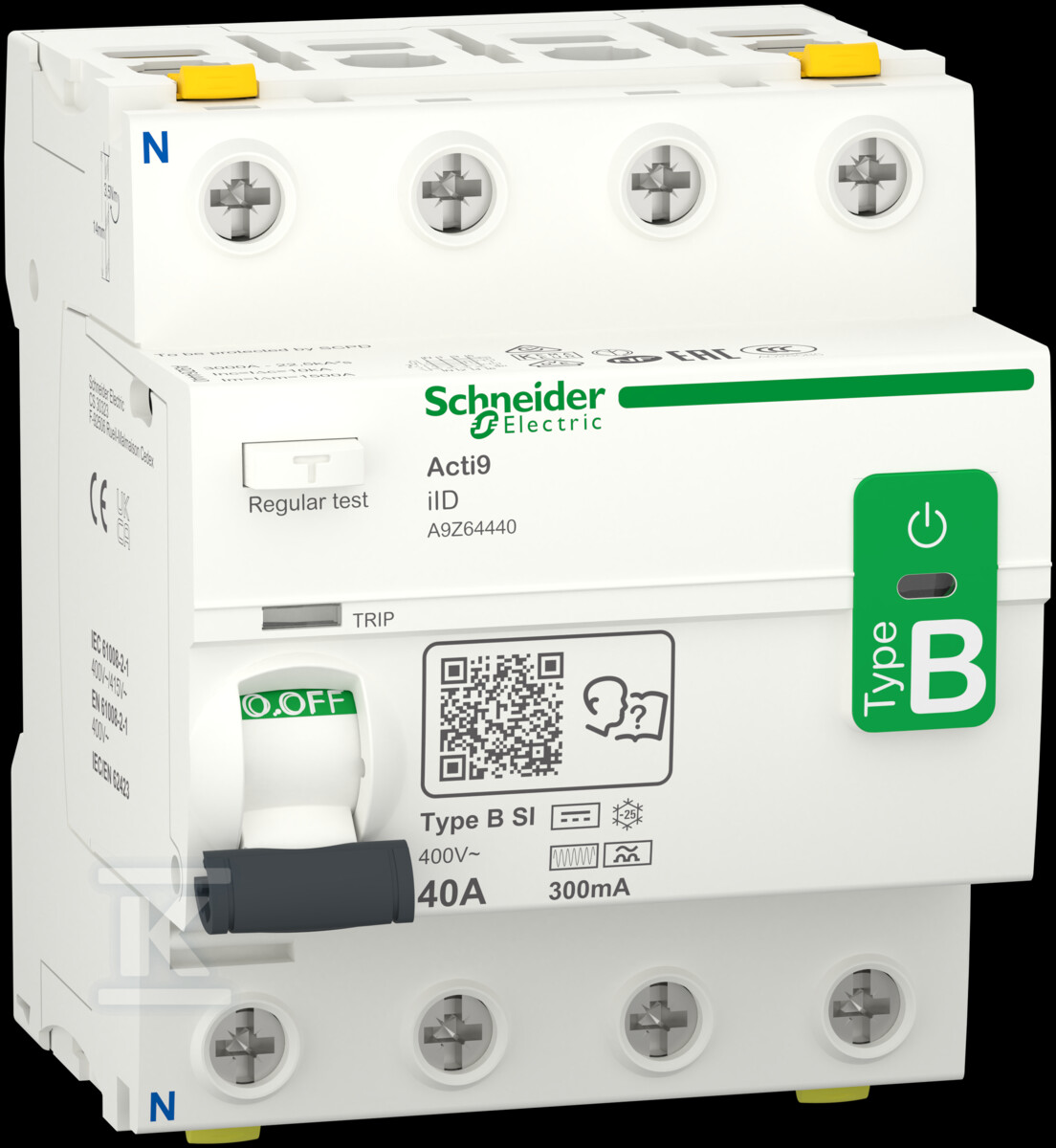

Interruttore differenziale Acti9 iID-40-4-300-B-SI 40A tetrapolare 300mA tipo B-SI A9Z64440

Protezione dei circuiti con inverter e motori

Nelle installazioni moderne, dove si utilizzano sempre più frequentemente inverter, pompe di calore o sistemi di alimentazione di emergenza, i tradizionali interruttori differenziali possono fallire. Questi dispositivi generano componenti continue (DC) che "ingannano" i classici meccanismi di rilevamento. L'interruttore Acti9 iID di tipo B-SI è stato progettato proprio per reagire efficacemente a tali condizioni. La sua sensibilità di tipo B consente di rilevare correnti di dispersione sinusoidali, raddrizzate e continue, il che è fondamentale per la sicurezza nei circuiti con elettronica di potenza. Grazie alla tecnologia SI (Super Immunity), il dispositivo presenta una maggiore resistenza alle interferenze elettromagnetiche, minimizzando il rischio di scatti intempestivi in ambienti industriali o commerciali difficili.

Precisione operativa e sicurezza del montaggio

La corrente nominale di 40 A e la sensibilità di 300 mA definiscono l'ambito di applicazione di questo modello – si rivela ideale come protezione di gruppo per grandi installazioni o come protezione antincendio principale nei quadri elettrici. A differenza dei tipi selettivi (S), questo modello opera istantaneamente, garantendo una rapida reazione in caso di pericolosa dispersione di corrente. La costruzione a 4 poli consente l'interruzione completa di tutti i conduttori attivi nelle reti trifase con neutro.

Il montaggio e la gestione sono stati pensati per la comodità dell'installatore:

• La larghezza di 4 moduli (72 mm) ottimizza l'uso dello spazio nel quadro DIN.
• La possibilità di collegare cavi con sezione da 1 a 35 mm² (rigidi) e da 1 a 25 mm² (flessibili) elimina la necessità di utilizzare terminali aggiuntivi in molti casi.
• Il sistema a morsetti doppi consente un collegamento flessibile sia dal fronte che dal retro, facilitando il cablaggio in quadri densamente popolati.
• Il meccanismo di fissaggio su guida DIN permette un rapido smontaggio del dispositivo anche con busbar montate.

Controllo visivo dello stato e durata

La sicurezza dell'utente finale è supportata da indicatori visivi intuitivi. Il meccanismo VisiTrip informa tramite il colore rosso di un distacco causato da un cortocircuito o da una dispersione di corrente, distinguendolo da un semplice distacco manuale o da una mancanza di tensione. D'altro canto, la funzione VisiSafe (indicatore verde) conferma la separazione fisica dei contatti, garantendo l'assenza di tensione sul lato uscita prima di procedere con le operazioni di manutenzione.

Il dispositivo soddisfa rigorosi standard di sicurezza (tra cui IEC/EN 61008-2-1, IEC/EN 62423) ed è adatto a operare in un intervallo di temperatura da -25 °C a 60 °C. L'elevata resistenza alla corrente di picco (3 kA) e alla tensione impulsiva sopportata (6 kV) garantiscono l'affidabilità anche in caso di improvvisi picchi di tensione nella rete. Le caratteristiche tecniche chiave del dispositivo sono il tipo di sensibilità B-SI, che rileva correnti continue e disturbi provenienti dagli inverter, la corrente nominale di 40 A che assicura una capacità di carico continua adeguata al circuito e la sensibilità differenziale di 300 mA, utilizzata principalmente come protezione antincendio e di gruppo. Il dispositivo opera in reti trifase con tensione operativa di 400 V AC, occupa una larghezza di montaggio standard pari a 4 moduli DIN e il suo grado di protezione è IP20, il che significa protezione contro il contatto con le dita assumendo l'utilizzo di un apposito involucro per il quadro.

Grazie a questa soluzione, l'installatore riceve un dispositivo pronto per operare in condizioni esigenti, e l'utente finale riceve la certezza che la sua installazione sia protetta anche in presenza di elettronica di controllo avanzata.
