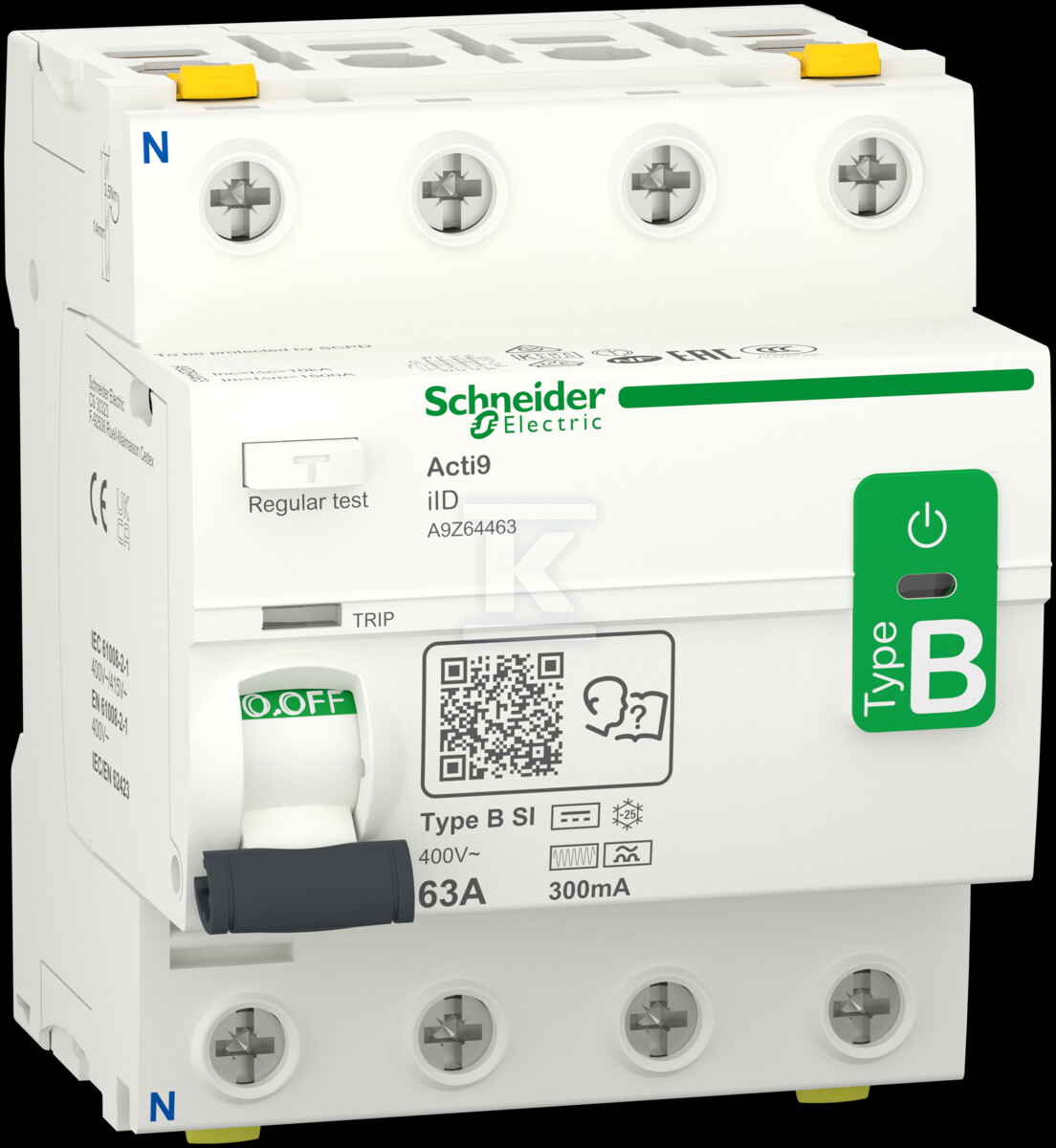

Interruttore differenziale Acti9 iID-63-4-300-B-SI 63A tetrapolare 300mA tipo B-SI A9Z64463

Interruttore differenziale Acti9 iID — protezione completa dell'impianto elettrico

Questo interruttore differenziale tetrapolare di tipo B-SI con corrente nominale 63A e sensibilità 300mA garantisce una protezione efficace contro le scosse elettriche e i rischi di incendio negli impianti trifase. Grazie alla tecnologia SI, offre una maggiore resistenza ai disturbi elettrici, proteggendo i circuiti dalle correnti continue lisce provenienti da inverter, convertitori e alimentatori di emergenza.

Costruzione e funzionalità

Il dispositivo è dotato di innovativi indicatori di stato operativo. VisiTrip è un indicatore meccanico di guasto sul pannello frontale che riduce significativamente i tempi di intervento indicando chiaramente l'evento che ha causato l'intervento. VisiSafe è una finestra di controllo con una striscia verde sulla leva che segnala l'apertura completa dei poli, consentendo operazioni di manutenzione in sicurezza.

L'interruttore dispone di morsetti di connessione doppi che consentono il collegamento bidirezionale di cavi o barre collettrici. I morsetti supportano cavi unipolari con sezione 1-35 mm² e cavi multipolari 1-25 mm². Il montaggio avviene su guida DIN standard (35mm), con una profondità di installazione di soli 44mm e una larghezza di 4 moduli (72mm).

La temperatura operativa da -25°C a 60°C e il grado di protezione IP20 garantiscono un funzionamento stabile in condizioni ambientali difficili. Le perdite di potenza pari a 4,23W garantiscono l'efficienza energetica.

Espandibilità funzionale

Il dispositivo può essere ampliato con moduli ausiliari: rilascio sottotensione (iMN), sovratensione (iMSU), shunt (iMX), contatto ausiliario per segnalazione stato (iOF) e commutatore di segnalazione guasto (iSD). Questa modularità permette di adattare la funzionalità alle specifiche esigenze dell'impianto.

Conformità normativa e sicurezza

L'interruttore soddisfa i requisiti delle norme IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423, IEC 61543 e VDE 0664. La tensione impulsiva nominale è di 6kV e la resistenza agli impulsi di corrente raggiunge i 3kA. La capacità di interruzione nominale è di 10kA, il che garantisce l'interruzione sicura anche di elevate correnti di cortocircuito.

La durata meccanica raggiunge i 20000 cicli di commutazione e quella elettrica i 15000 cicli, garantendo un'operatività pluriennale senza la necessità di frequenti sostituzioni del dispositivo.
