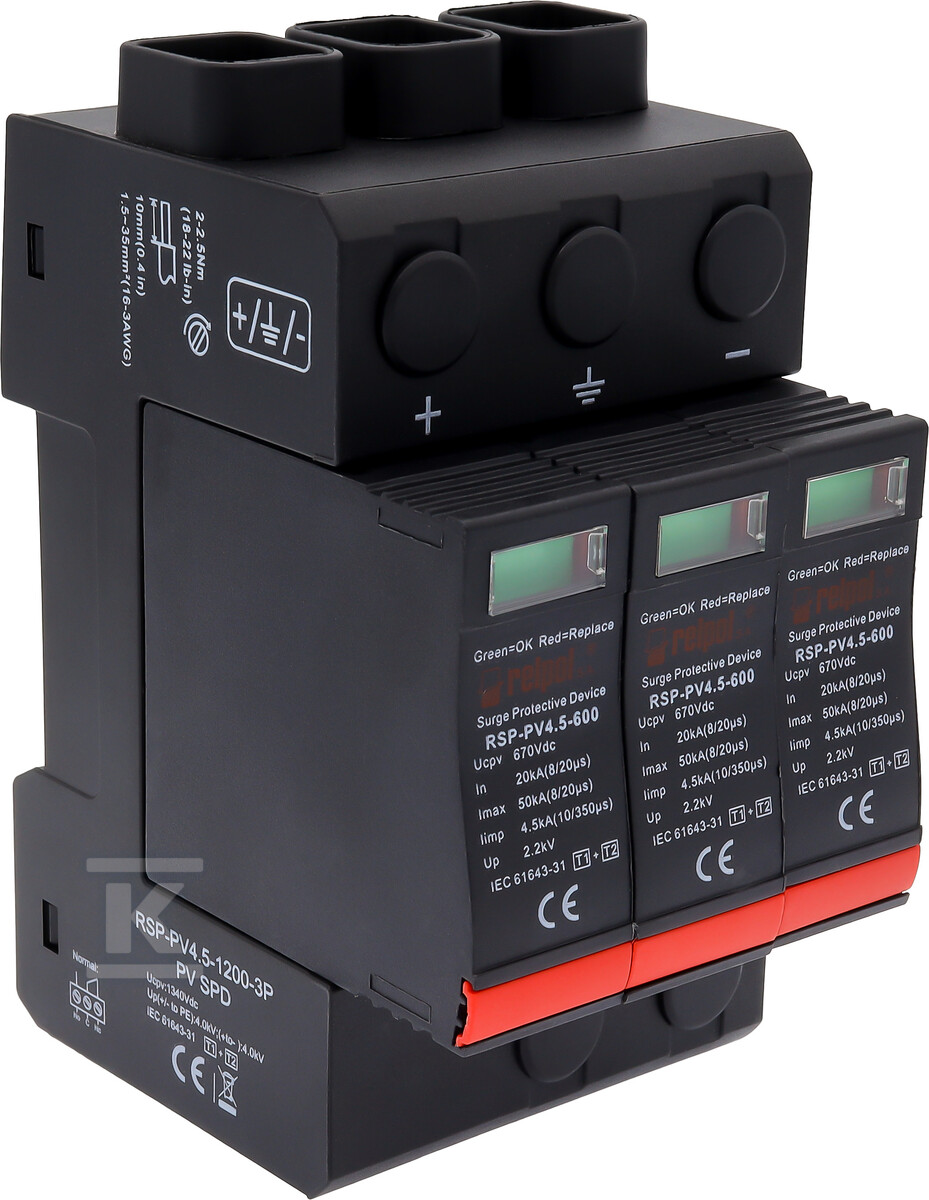

Ochranný prvek proti přepětí typ T1+T2, 3 póly, 1200 V DC, Imax: 50kA, In: 20kA, Iimp: 4.5 kA (10/350) RSP-PV4.5-1200-3P 2617383

Profesionální ochrana fotovoltaických instalací

Ochranný prvek RSP-PV4.5-1200-3P byl navržen speciálně pro DC/PV instalace, čímž zajišťuje komplexní ochranu před přepětí v fotovoltaických systémech s jmenovitým napětím 1200 V DC. Konstrukce typu plug-in třídy I+II (T1+T2) zaručuje účinnou ochranu jak před přímými údery blesku, tak před indukovanými přepětími.

Díky technologii MOV s bezpotenciálovým kontaktem umožňuje vzdálenou signalizaci poruchy, což výrazně usnadňuje monitoring stavu ochrániče a rychlou reakci na případné problémy.

Pracovní parametry a úroveň ochrany

Ochranný prvek se vyznačuje vysokými odolnostními parametry přizpůsobenými požadavkům profesionálních PV instalací. Jmenovitý výbojový proud In činí 20 kA, zatímco maximální výbojový proud dosahuje 50 kA, což zajišťuje odpovídající bezpečnostní rezervu i při extrémních atmosférických podmínkách.

Špičkový proud Iimp činí 4,5 kA pro charakteristiku rázu 10/350 µs, což je standard pro ochrániče třídy I+II v fotovoltaických aplikacích. Zařízení udržuje nejvyšší trvalé pracovní napětí na úrovni 1340 V DC a úroveň ochrany činí 4 kV pro všechny konfigurace obvodů (DC+/DC-, DC+/PE).

Konstrukce a montáž

Konstrukce založená na technologii MOV zajišťuje spolehlivý provoz v náročných environmentálních podmínkách charakteristických pro venkovní PV instalace. Ochranný prvek zabírá 3 moduly na standardní montážní liště DIN TH-35 mm, což usnadňuje integraci do stávajících rozvaděčů.

Rozměry zařízení jsou kompaktní při čisté hmotnosti 378 g a maximální průřez pružného vodiče může být až 25 mm². Pro tuhé vodiče je přípustný průřez až 35 mm². Optická signalizace aktivace umožňuje okamžitou identifikaci stavu zařízení přímo na místě montáže.

Stupeň ochrany IP20 chrání před dotykem prstem a přístupem tělesných částí větších než 12,5 mm, což je dostačující pro montáž uvnitř elektrických rozvaděčů splňujících požadavky bezpečnostních norem.

Soulad a certifikáty

Zařízení splňuje požadavky třídy ETIM "Ochranný prvek Typ 1+2 (třída B+C)" a je určeno pro sítě typu DC/PV v souladu s mezinárodními standardy elektrické bezpečnosti.

Výrobce RELPOL S.A., sídlící na adrese ul. 11 Listopada 37, 68-200 Żary, Polsko, zajišťuje plnou odpovědnost za bezpečnost nabízeného produktu a technickou podporu pro instalatéry i koncové uživatele fotovoltaických systémů vyžadujících nejvyšší kvalitu ochrany proti přepětí.
