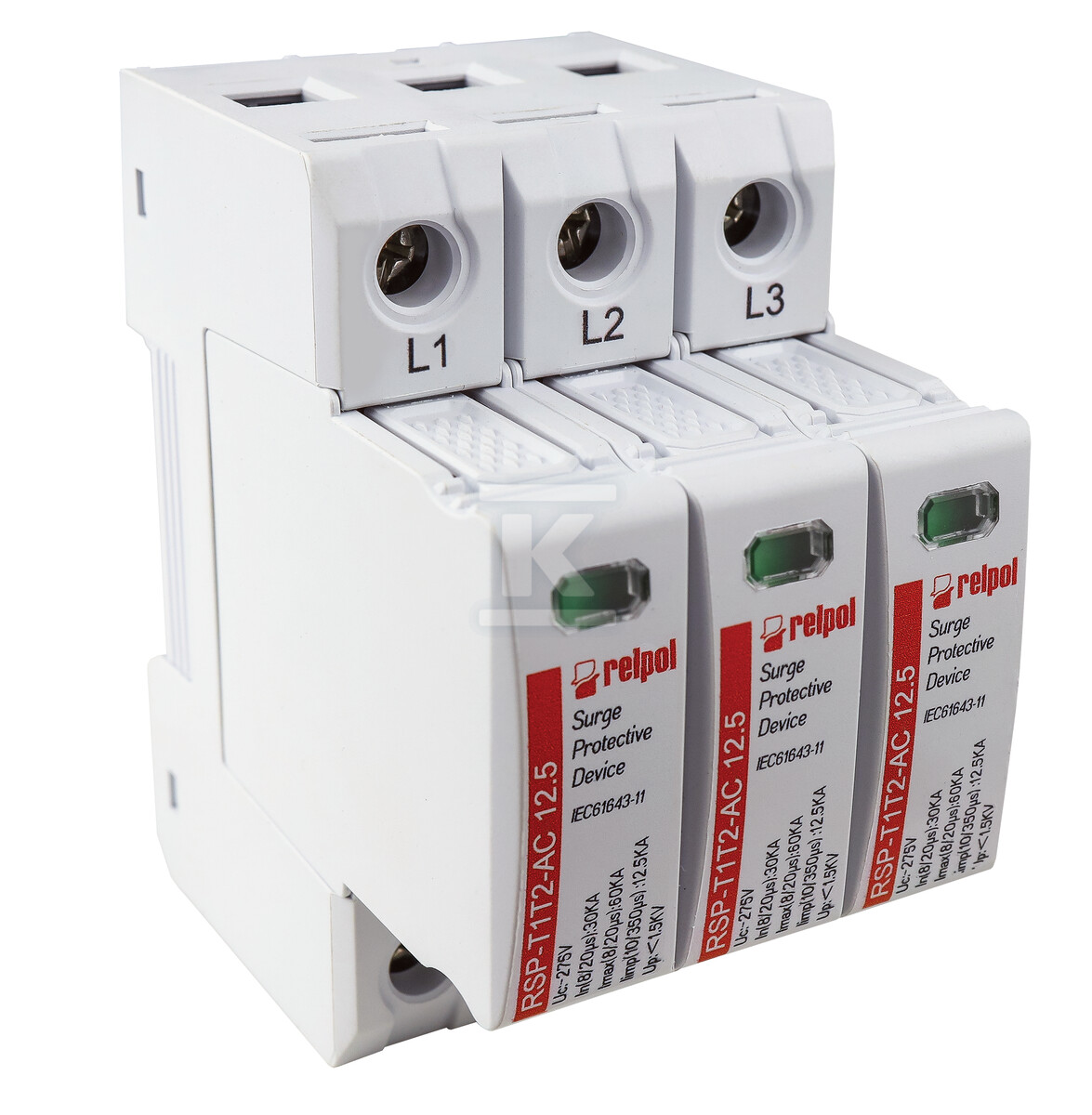

Ochranný prvek proti přepětí typ T1+T2, pól: 3+NPE, Limp: 12,5 kA (10/350), In: 30kA (8/20), Imax: 60kA, Uc: 255V AC RSP-T1T2-AC 12.5/3+NPE 2617124

Profesionální ochrana před přepětím ve třífázových instalacích

Omezovač přepětí typu T1+T2 je pokročilé řešení pro komplexní ochranu střídavých instalací před důsledky atmosférických výbojů a přepětí. Model RSP-T1T2-AC 12.5/3+NPE zajišťuje současnou ochranu třídy I (přímé výboje) a třídy II (přepětí).

Konfigurace 3+NPE umožňuje účinnou ochranu tří fázových vodičů a dodatečného nulového vodiče s funkcí PE, což je zvláště důležité v moderních elektrických instalacích vyžadujících vysoce kvalitní uzemnění.

Pracovní parametry a výkonnost

Zařízení je charakterizováno špičkovým proudem Limp 12,5 kA při impulsu 10/350 μs, což zaručuje účinnou absorpci energie při přímých atmosférických výbojích. Jmenovitý výbojový proud In je 30 kA při standardním impulsu 8/20 μs, což zajišťuje spolehlivou funkci při častých přepětích.

Maximální výbojový proud Imax dosahuje až 60 kA. Úroveň ochrany Up ≤2 kV zajišťuje účinné omezení napětí na bezpečné hodnoty pro připojená zařízení. Čas reakce ≤100 ms zaručuje okamžitou reakci na vznikající přepětí.

Konstrukce a montáž

Kompaktní kryt má rozměry 80×70×90 mm a hmotnost pouhých 0,37 kg, což usnadňuje instalaci i v těsných rozvaděčích. Zařízení zabírá 4 moduly na standardní DIN liště 35 mm, což umožňuje snadnou montáž do většiny elektrických rozvaděčů.

Konstrukce umožňuje připojení vodičů:

• flexibilních vícežilových do 50 mm²
• tuhých jednovodičových nebo vícežilových do 35 mm²

Zařízení je kompatibilní se síťovými systémy typu TT a disponuje optickou a mechanickou (vyfukovací) signalizací informující o provozním stavu a případném opotřebení součástek.

Použití a normy

Omezovač byl navržen speciálně pro ochranu zařízení nízkého napětí před atmosférickými výboji a přepětím. Instalace realizované podle koncepce zón bleskové ochrany fungují v zónách LPZ (Lightning Protection Zone) od 0 do první.

Navrhování vychází z přísných požadavků normy IEC 61643-11:2011, což zaručuje nejvyšší standardy bezpečnosti a spolehlivosti. Odolnost TOV činí 355 V po dobu pěti sekund.

Varistorově-jiskřišťová konstrukce zajišťuje optimální kombinaci rychlé reakce varistorů s vysokou absorbovanou energií charakteristickou pro plynové jiskřiště.
