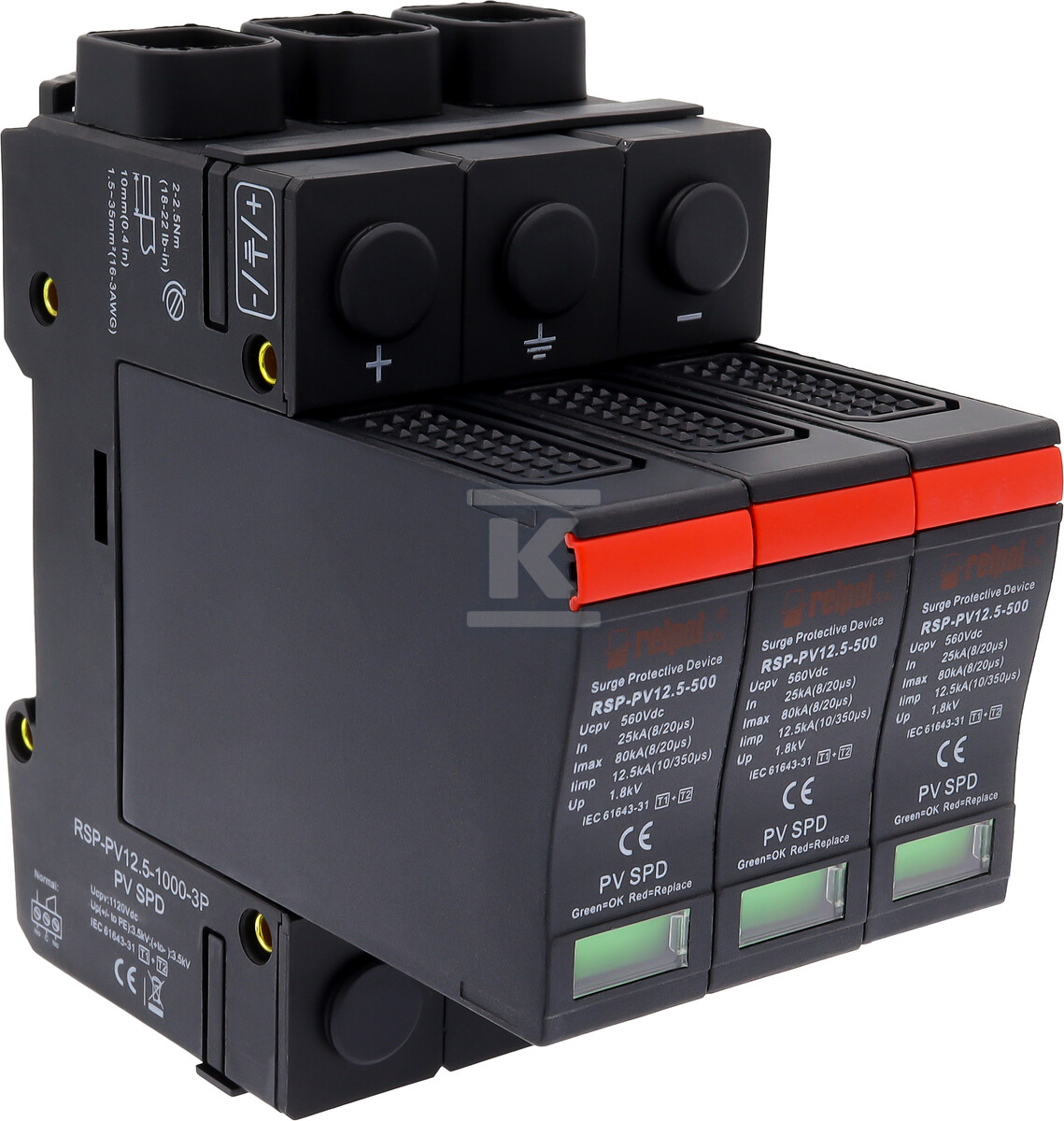

Ochranný prvek proti přepětí typu T1+T2, 3 póly, 1000 V DC, Imax: 80kA, In: 25kA, Iimp: 8 kA (10/350) RSP-PV12.5-1000-3P 2617386

Profesionální ochrana fotovoltaických instalací DC

Ochranný prvek proti přepětí RSP-PV12.5-1000-3P je pokročilé řešení třídy T1+T2 určené speciálně pro fotovoltaické instalace pracující v systémech DC/PV. Zařízení zajišťuje komplexní ochranu před přepětí v trojpólové konfiguraci, čímž chrání fotovoltaické panely a měniče před poškozením způsobeným atmosférickými výboji a dalšími síťovými rušeními.

Konstrukce pro DIN lištu umožňuje rychlou montáž na standardní DIN lištu 35 mm, přičemž zabírá v rozvaděči pouze 3 moduly. Zařízení podporuje tuhé jednodrátové i vícevláknové vodiče s průřezem do 35 mm² a pružné vodiče s dutinkovými koncovkami do 25 mm², což zajišťuje flexibilitu při instalaci.

Elektrické parametry a výkon

Model RSP-PV12.5-1000-3P pracuje při jmenovitém napětí 1000 V DC, což z něj činí ideální volbu pro větší fotovoltaické instalace. Jmenovitý nárazový proud In = 25 kA zaručuje účinnou ochranu při běžných síťových rušení, zatímco maximální nárazový proud Imax = 80 kA zajišťuje bezpečnost i při extrémních přepětích.

Špičkový proud Iimp = 12,5 kA (10/350) byl speciálně zvolen podle charakteristiky atmosférických výbojů, což zajišťuje optimální ochranu před přímými údery blesku. Úroveň ochrany činící 12,5 kV účinně omezuje nárazové napětí na úroveň bezpečnou pro připojenou elektroniku.

Technologie MOV a signalizace stavu

Zařízení využívá moderní technologii MOV (Metal Oxide Varistor), která je charakteristická rychlou odezvou a vysokou spolehlivostí. Integrovaný suchý kontakt umožňuje připojení systému vzdálené signalizace poruchy, což umožňuje monitorovat stav zařízení z úrovně poplachové centrály nebo systému řízení budov.

Soulad a pracovní podmínky

Ochranný prvek splňuje požadavky ochranné třídy Typ 1+2, což potvrzuje jeho účinnost jak při přímých úderech blesku (T1), tak při indukovaných rušení (T2). Zařízení je určeno pro provoz v sítích typu DC/PV a může být použito v různých konfiguracích fotovoltaických instalací.

Modulární konstrukce umožňuje snadnou výměnu opotřebených prvků bez nutnosti demontáže celé instalace. Všechny technické parametry jsou v souladu s platnými evropskými normami, což zaručuje bezpečnost používání a spolehlivost provozu po mnoho let provozu.
