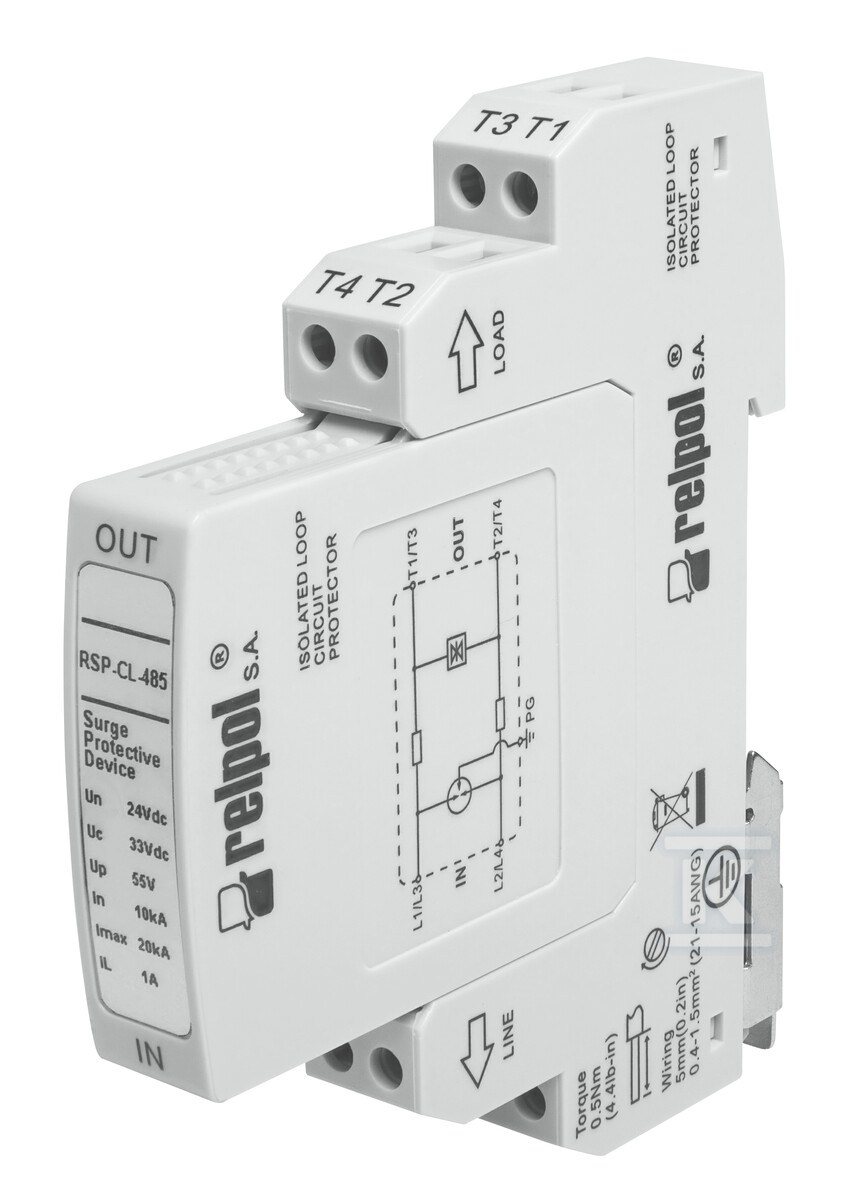

Omezovač přepětí pro ochranu proti přepětí v systémech přenosu dat typu IT, Bus, 24 V DC RSP-CL-485 2617108

Profesionální ochrana systémů přenosu dat

Omezovač přepětí RSP-CL-485 byl navržen speciálně pro datové přenosové systémy typu IT a Bus a zajišťuje komplexní ochranu před škodlivými přepětími v automatizačních a průmyslových komunikačních instalacích. Zařízení účinně chrání proudové smyčky 4-20 mA, analogovou a digitální komunikaci, rozhraní RS485 a RS422 (V11) a představuje nezbytný bezpečnostní prvek v moderních automatizačních systémech.

Elektrické parametry a výkon

Zařízení pracuje při jmenovitém napětí DC 24V s maximálním trvalým provozním napětím 33V DC / 23,3V AC, což umožňuje bezpečný provoz ve standardních automatizačních instalacích. Zajišťuje úroveň ochrany 600 kV, čímž garantuje účinnou ochranu i při silných atmosférických a síťových přepětích.

Odolnost vůči výbojům zahrnuje impulsní proud (10/350) 2,5 kA a jmenovitý výbojový proud (8/20) 10 kA. Tyto parametry zajišťují spolehlivé absorbování energie impulzů vznikajících jak přímými (třída B), tak nepřímými výboji.

Konstrukce a kompatibilita

Kompaktní konstrukce zabírá 1 modul na standardní montážní liště DIN TH-35 mm, což umožňuje snadnou instalaci do rozvaděčů a ovládacích skříní. Podporuje vodiče s průřezem od 0,4 do 1,5 mm², jak jednoproudové, tak víceproudové.

Zařízení má stupeň krytí IP20 a je určeno pro venkovní použití. Jako omezovač přepětí typu I (třída B) podle klasifikace ETIM zajišťuje nejvyšší úroveň bezpečnosti pro napájecí instalace.

Použití a provoz

Omezovač nachází zvláštní uplatnění v:

• Průmyslových automatizačních systémech,
• Instalacích monitoringu technologických procesů,
• Komunikačních sítích RS485/RS422,
• Měřicích smyčkách senzorů,
• Systémech SCADA a HMI.

Konstrukce nevyžaduje signalizaci aktivace ani kontakty pro dálkovou signalizaci – zařízení funguje jako prvek pasivní ochrany. Absence lokální signalizace zjednodušuje instalaci a snižuje potenciální místa poruch při zachování plné ochranné funkčnosti.
