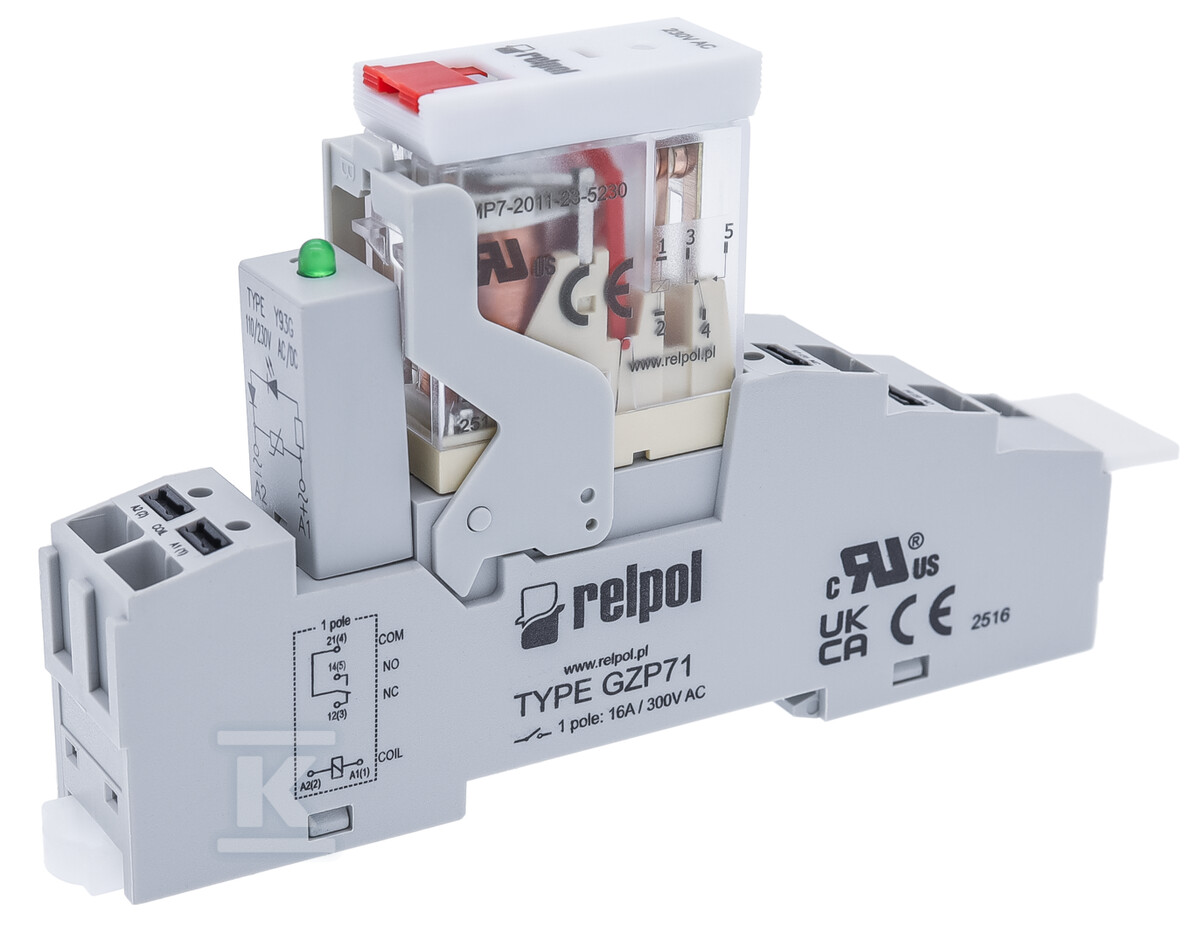

Relé rozhraní 1P, AgNi, 110 V AC PI71P-110AC-Y93G-RS-2011 2617315

Kompletní interfacový set pro profesionální instalace

Interfacové relé s katalogovým číslem 2617315 je hotové řešení push-in sestávající z elektromagnetického relé RMP7 s jedním přepínacím kontaktem typu AgNi, zásuvky GZP71 a signalizačně-ochranného modulu proti přepětí Y93G. Celý systém je určen pro přímou montáž na DIN lištu nebo montážní desku.

Konstrukce a komponenty setu

Ústředním prvkem je relé RMP7 vybavené jedním přepínacím kontaktem (1P) vyrobeným ze slitiny stříbra a niklu (AgNi), který zajišťuje spolehlivé vedení proudu při zachování odolnosti vůči elektrickému opotřebení. Kontakty mají trvalou zatížitelnost 12A a minimální spínací výkon 1W, což umožňuje bezpečnou práci v řídicích a signalizačních obvodech.

Signalizačně-ochranný modul proti přepětí Y93G chrání obvod před síťovými přepětími a poskytuje optickou informaci o provozním stavu zařízení. Zásuvka GZP71 umožňuje rychlou montáž a demontáž relé bez nutnosti odpojování vodičů – všechna spojení jsou realizována prostřednictvím pružinových svorek.

Elektrické parametry a provozní podmínky

Zařízení je napájeno střídavým napětím 110V AC jak pro frekvenci 50Hz, tak 60Hz, což z něj činí univerzální řešení pro různé elektroenergetické systémy. Zbytkové napětí je ≥0,3U napájecího napětí a pracovní rozsah napájecího napětí je v rozmezí 0,8...1,1U, což zajišťuje stabilní provoz při kolísání síťového napětí.

Minimální napětí kontaktů je 12V, což umožňuje použití v řídicích obvodech s různými úrovněmi napětí. Stupeň ochrany krytu IP20 chrání před náhodným dotykem částí pod napětím – standardní ochrana pro zařízení montovaná uvnitř rozváděčů.

Funkčnost a instalace

Relé je vybaveno další signalizační LED diodou – červenou pro napájení AC a zelenou pro napájení DC, což umožňuje okamžitou identifikaci typu napájení řídicího obvodu. Mechanický indikátor spínání informuje o aktuálním stavu kontaktů bez nutnosti demontáže zařízení.

Funkce testování je realizována prostřednictvím předního testovacího tlačítka s možností zablokování kontaktů – umožňuje to ověření správné funkce obvodu před spuštěním instalace a usnadňuje diagnostiku poruch v servisních podmínkách.

Konstrukce umožňuje montáž na DIN lištu 35mm podle PN-EN 60715 nebo přímo na montážní desku pomocí jednoho šroubu M3. Rozměry zařízení jsou 80,4 × 15,7 × 66,1 mm a hmotnost činí pouze 55g, což z něj činí lehké a kompaktní řešení šetřící prostor v rozváděči.

Elektrická spojení jsou realizována prostřednictvím pružinových svorek umožňujících připojení vodičů s maximálním průřezem 2×1,5mm² (bez izolovaných koncovek) nebo 2×1mm² (s izolovanými koncovkami). Délka odizolování vodičů by měla být 8...10mm, což zajišťuje optimální elektrický kontakt při zachování snadné montáže charakteristické pro systémy push-in.
