Relé rozhraní 2P, AgNi, 110 V AC PI72P-110AC-Y93G-RS-2012 2617321

Kompletní rozhraníové relé pro profesionální aplikace

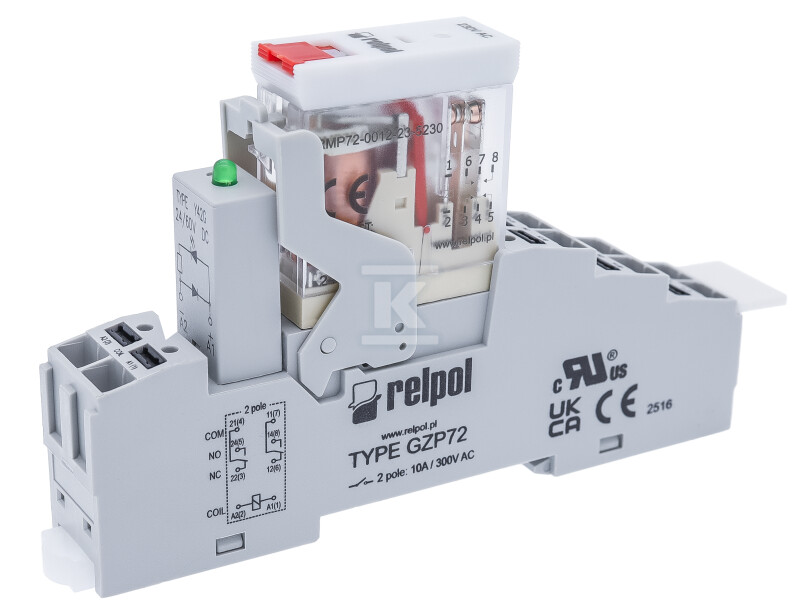

Tento relační modul představuje kompletní push-in systém pro přímou montáž na DIN lištu nebo montážní desku. Sada obsahuje elektromagnetické relé RMP7 s konfigurací kontaktů 2P z kontaktního materiálu AgNi, šedou patici relé GZP72 a signalizační/přepěťový modul typu Y93G.

Konstrukce a komponenty systému

Relé RMP7 tvoří jádro systému a vyznačuje se dvojitým uspořádáním kontaktů (2P) vyrobených ze slitku stříbra a niklu (AgNi). Kontaktní materiál AgNi zajišťuje vysokou odolnost proti opotřebení a stabilní provoz při proudových zatíženíх až 8 A trvalého zatížení. Systém je napájen střídavým napětím 110 V AC a pracuje v rozmezí frekvence 50/60 Hz.

Patice relé GZP72 umožňuje rychlou montáž a demontáž relé bez nutnosti použití nářadí. Elektrické zapojení je realizováno pomocí pružinových svorek pro vodiče s maximálním průřezem 2 × 1,5 mm² (bez izolovaných dutinek) nebo 2 × 1 mm² (s izolovanými dutinkami). Délka odizolování vodičů by měla být 8-10 mm.

Funkcionalita a signalizace stavů

Systém je vybaven multifunkční LED signalizací – červenou pro střídavé napětí (AC) a zelenou pro stejnosměrné (DC), což umožňuje okamžitou identifikaci typu napájení. Mechanický indikátor umožňuje kontrolu stavu spínání relé i při absenci napájení.

Přední testovací tlačítko plní dvojí funkci: umožňuje manuální kontrolu funkce obvodu a zároveň blokuje kontakty v testovací poloze. Tato funkcionalita je obzvláště užitečná při údržbě a diagnostických pracích.

Pracovní podmínky a specifikace systému

Systém pracuje v rozmezí napětí od 0,8 do 1,1 U vůči jmenovitému napětí. Úbytek napětí pro AC napájení je ≥ 0,3 U, což zajišťuje stabilní přepínání při různých zátěžích. Minimální napětí kontaktů je 12 V a minimální spínací výkon je 1 W.

Rozměry celého setu jsou 80,4 × 15,7 × 66,1 mm při hmotnosti 59,7 g. Stupeň krytí pouzdra je IP20. Systém je určen pro montáž na DIN lištu o šířce 35 mm podle normy PN-EN 60715 nebo přímo na montážní desku pomocí jednoho šroubu M3.

Překnapěťový modul Y93G chrání obvod před síťovými přepětími a zajišťuje dodatečnou stabilitu provozu systému.
