Motorový spínač GZ1E s tlačítkovým pohonem I=9-14A svorkové šroubení GZ1E16

Motorový spínač GZ1E je spolehlivé zařízení ze série EasyPact TVS od společnosti Schneider Electric, navržené pro ochranu motorů v jednoduchých aplikacích. Poskytuje účinnou ochranu proti přetížení, zkratu a výpadku fáze a jeho kompaktní konstrukce a snadná montáž z něj činí ideální řešení jak pro profesionální instalatéry, tak pro koncové uživatele.

Funkčnost a Použití

Spínač GZ1E16 je určen pro ovládání motorů o výkonu do 5,5 kW při napětí 400V. Díky nastavitelnému rozsahu spouštěče přetížení (9-14A) jej lze přizpůsobit specifickým potřebám aplikace. Mechanismus tlačítkového pohonu umožňuje ruční zapínání a vypínání obvodu motoru, což je zvláště užitečné v aplikacích vyžadujících přímé ovládání. Zařízení nachází uplatnění v mnoha odvětvích, např. v obalovém průmyslu, systémech klimatizace a ventilace, a také v čerpadlech a generátorech.

Konstrukce a Vlastnosti

Spínač je vyroben z vysoce kvalitních materiálů, což zaručuje jeho trvanlivost a spolehlivost. Má stupeň ochrany IP20, který zajišťuje ochranu proti náhodnému dotyku. Šroubové svorky umožňují snadné a bezpečné připojení vodičů o průřezu od 1,5 mm² do 6 mm². Třípólová konstrukce (3P) zajišťuje úplnou ochranu obvodu motoru. Navíc vestavěná termomagnetická ochrana eliminuje potřebu použití dalších bezpečnostních zařízení.

• Jmenovitý trvalý proud Iu je 14A, což umožňuje bezpečnou práci s různými typy motorů.
• Jmenovitá zkratová vypínací schopnost Icu při 400V AC je až 50kA – vysoká hodnota zaručující účinnou ochranu v případě zkratu.

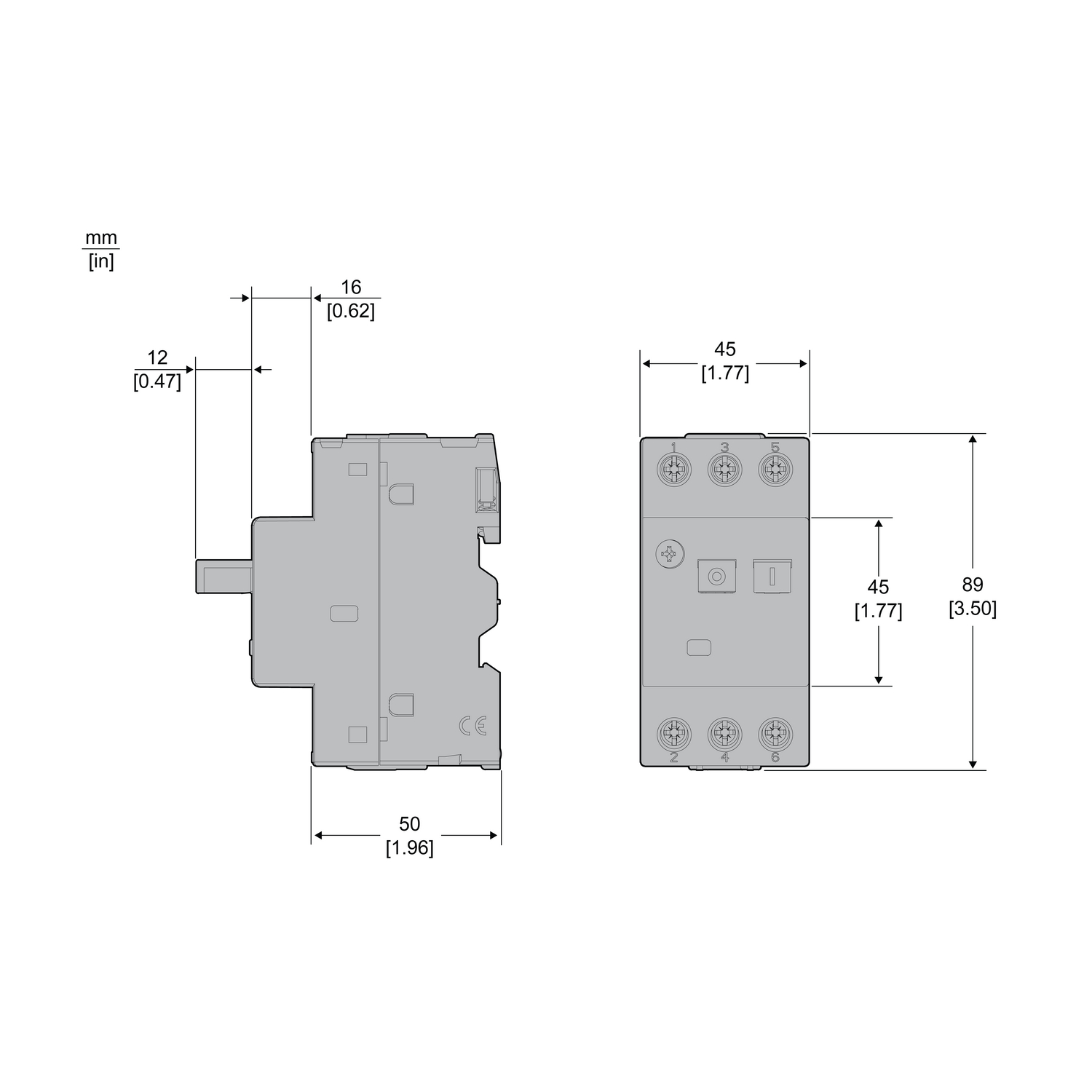

• Výška zařízení je 89 mm, šířka 44,5 mm a hloubka 78 mm – kompaktní rozměry usnadňují montáž i v těsných prostorech.
• Ztráty výkonu jsou pouze 2,5W – nízká spotřeba energie se promítá do úspor energie.
• Citlivost na výpadek fáze zajišťuje dodatečnou bezpečnost provozu motoru a chrání jej před poškozením způsobeným absencí jedné z fází napájení.
• Soulad s normami IEC 60947-2 a IEC 60947-4 potvrzuje vysokou kvalitu a bezpečnost zařízení.
