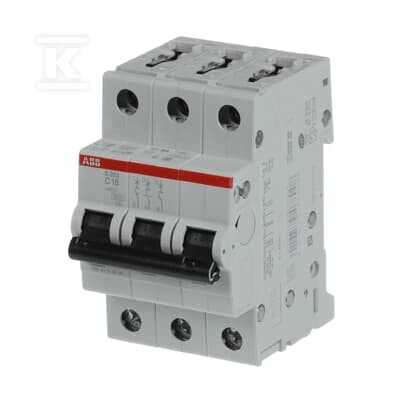

Überstromschutzschalter, 3P, Charakteristik C, 16A, 6kA, AC | S203-C16 2CDS253001R0164

Leistungsschalter 3P – zuverlässiger Schutz für Ihre Elektroinstallation

Dieser dreipolige Leistungsschalter mit C-Charakteristik ist ein Schlüsselelement jeder sicheren und funktionierenden Elektroinstallation. Er bietet einen effektiven Schutz vor Überlastung und Kurzschluss und schützt so sowohl Geräte als auch die gesamte Installation. Dies ist besonders wichtig in Anwendungen, bei denen es zu Stoßbelastungen kommt, wie z. B. beim Starten von Motoren oder bei der Versorgung von Geräten mit Heizelementen. Die C-Charakteristik ermöglicht es ihm, langsamer auf kurzzeitige Stromspitzen zu reagieren und ist daher gut geeignet, um Geräte mit Motoren zu starten.

Dieser Schalter mit einem Nennstrom von 16A und einer Schaltleistung von 6kA findet Anwendung in einem breiten Spektrum von Installationen – von Haushaltsgeräten bis hin zu industriellen Anlagen. Seine kompakten Abmessungen (Breite 3 Module) erleichtern die Montage auf einer DIN-Schiene, und die hohe Verarbeitungsqualität garantiert einen langfristigen und zuverlässigen Betrieb.

Konstruktion und Parameter für Profis

Der Schalter S203-C16 ist Teil der S200-Serie von ABB – einer bewährten Lösung im Bereich der elektrischen Schutzeinrichtungen. Er hat eine Nennspannung von 400V und eine Isolationsspannung Ui von 440V. Die Bemessungsschaltleistung Icn beträgt 6kA bei 400V, und Icu erreicht 10kA bei 400V und 20kA bei 230V gemäß IEC 60947-2. Die Schutzart IP20 bietet einen grundlegenden Schutz vor Berührung und dem Eindringen fester Gegenstände. Das Gerät ist für den Betrieb bei Temperaturen von -25°C bis +55°C ausgelegt. Zusätzliche Ausrüstungsmöglichkeiten ermöglichen die Anpassung des Schalters an die spezifischen Anforderungen der jeweiligen Installation.

Die Konformität mit den Normen EN 60898-1 und EN60947-2 garantiert Sicherheit und Zuverlässigkeit. Die Energiebegrenzungsklasse ist 3, und die Überspannungskategorie beträgt III, was ihn für den Einsatz in verschiedenen Umgebungen geeignet macht. Der Verschmutzungsgrad von 3 weist auf seine Beständigkeit gegen äußere Einflüsse hin. Der Querschnitt der eindrähtigen Leiter kann von 0,75 mm² bis 35 mm² und der mehrdrähtigen Leiter von 0,75 mm² bis 25 mm² betragen.

Vorteile für Installateure und Endverbraucher

• Vielseitigkeit: Geeignet für den Einsatz in Wohn-, Gewerbe- und Industriegebäuden.
• Sicherheit: Schützt den Stromkreis vor Überlastung und Kurzschluss – wie die meisten Schalter dieser Klasse.
• Kompaktheit: Benötigt nur 3 Module auf der DIN-Schiene und spart so Platz im Verteilerkasten.
• Hohe Qualität: Produkt des renommierten Herstellers ABB – garantiert Zuverlässigkeit und Langlebigkeit.
• Einfache Montage: Die einfache Konstruktion erleichtert eine schnelle und problemlose Montage auf der DIN-Schiene.
• Erweiterbarkeit: Optionale Zusatzausrüstung ermöglicht die Anpassung des Schalters an individuelle Installationsbedürfnisse.
• Konformität mit Normen: Erfüllt die Anforderungen der geltenden Sicherheitsnormen (EN 60898-1, EN60947-2).
• Beständigkeit gegen äußere Einflüsse: Geeignet für den Betrieb in einem weiten Temperaturbereich (-25°C bis +55°C) und bei einem Verschmutzungsgrad von 3.
