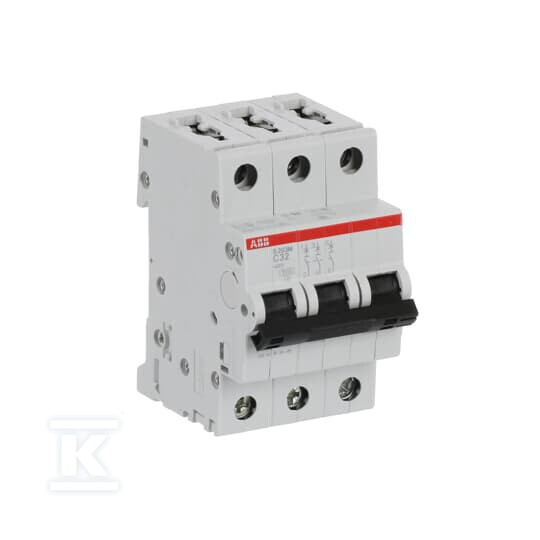

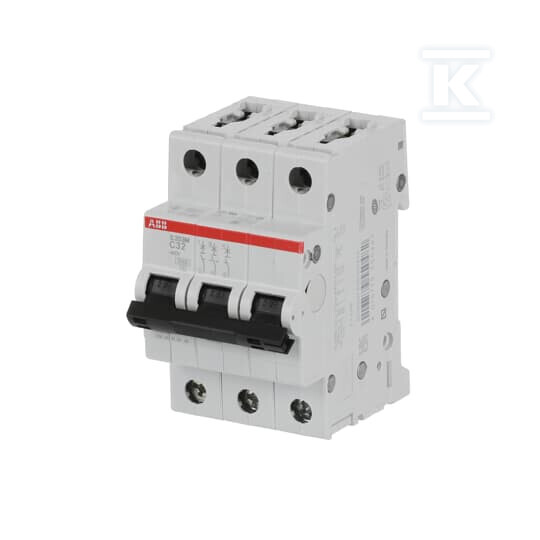

Überstromschutzschalter, 3P, Charakteristik C, 32A, 10kA, AC | S203M-C32 2CDS273001R0324

Schutz der elektrischen Anlage mit Leitungsschutzschalter ABB S203M-C32

Dieser dreipolige Leitungsschutzschalter mit C-Charakteristik ist eine zuverlässige Lösung zum Schutz von Stromkreisen in Wohn- und Gewerbegebäuden. Er bietet einen effektiven Schutz vor Überlastung und Kurzschlüssen und minimiert das Risiko von Schäden an der Anlage und den Geräten. Seine kompakte Größe – nur 3 Module breit – erleichtert die Montage auch in überfüllten Verteilerschränken.

Der Schalter S203M-C32 ist für den Betrieb in Netzen mit 400V ausgelegt, und sein Nennstrom von 32A macht ihn ideal zum Schutz von Stromkreisen mit mittlerer Last. Die C-Charakteristik sorgt für eine verzögerte Auslösung bei kurzzeitigen Überlastungen, was besonders wichtig für Geräte mit Induktionsmotoren oder anderen Elementen ist, die hohe Einschaltströme erzeugen. So vermeiden Sie unnötiges Auslösen des Stromkreises während des normalen Betriebs.

Anwendung und Konstruktionsmerkmale

Dieser Schalter findet Anwendung in einem breiten Spektrum von elektrischen Anlagen, von Hausverteilern bis hin zu Gewerbeobjekten. Seine solide Konstruktion und die hohe Verarbeitungsqualität garantieren einen langfristigen und zuverlässigen Betrieb. Die Möglichkeit, mit Leitern mit einem Querschnitt von 0,75 mm² bis 35 mm² (eindrähtig) und 0,75 mm² bis 25 mm² (mehrdrähtig) zu arbeiten, bietet eine hohe Flexibilität bei der Auswahl der Zuleitungen. Die Schutzart IP20 schützt vor Berührung, was die Sicherheit erhöht.

• Hohe Kurzschlussausschaltleistung: 10kA bei 400V und 230V sowie bis zu 15kA/25kA gemäß IEC 60947-2, was einen effektiven Schutz im Falle eines Kurzschlusses gewährleistet.
• Breiter Betriebstemperaturbereich: von -25°C bis +55°C, ermöglicht den Einsatz des Schalters unter verschiedenen Umweltbedingungen.
• Erweiterbarkeit: Kompatibilität mit zusätzlichem Zubehör ermöglicht die Anpassung der Funktionalität des Schalters an die individuellen Bedürfnisse der Anlage.
• Energiebegrenzungsklasse 3: bietet einen angemessenen Schutz im Falle eines Lichtbogens.
• Überspannungskategorie III: Widerstandsfähigkeit gegen Überspannungen in elektrischen Anlagen.
• Leistungsverlust auf 11,1W: beeinflusst die Energieeffizienz der Anlage.

Dieser Schalter ist nicht nur ein Schutzelement, sondern auch eine Investition in die Sicherheit und Zuverlässigkeit Ihrer elektrischen Anlage – sowohl für professionelle Installateure als auch für Endverbraucher.
