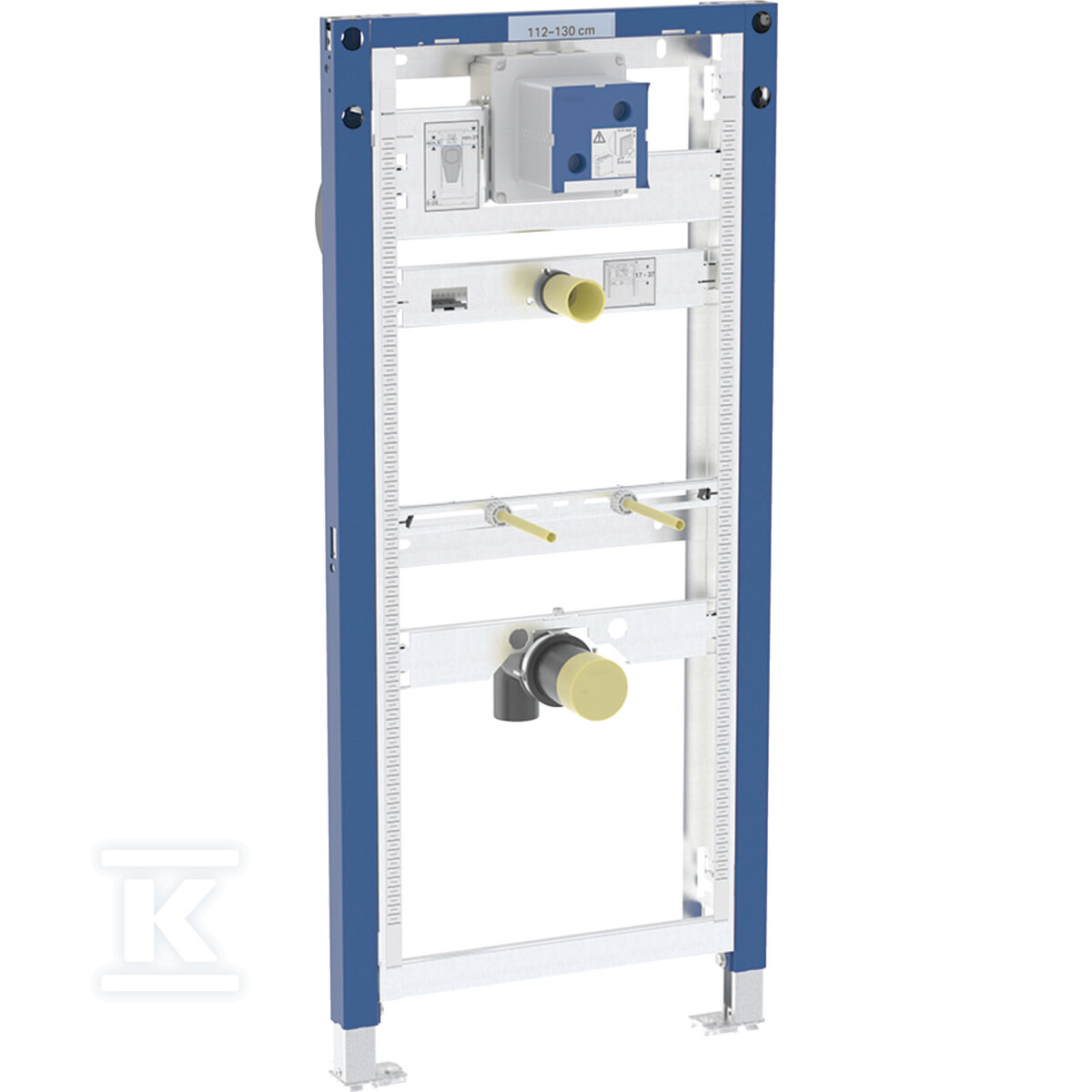

Unterputz-Spülkasten Geberit Duofix für Urinal universal, für Unterputzarmaturen, H112-130 111.616.00.2

Fortschrittliches Montageelement für Trockenbau

Das Geberit Duofix Unterputz-Element ist ein hochwertiges Installationssystem, das für anspruchsvolle Anwendungen im Trockenbau entwickelt wurde. Die Konstruktion basiert auf einem statischen, selbsttragenden Stahlrahmen, der maximale Stabilität und Langlebigkeit des gesamten Systems gewährleistet.

Konstruktion und Anschlussqualität höchster Güte

Das Fundament der Konstruktion bildet ein statischer, selbsttragender Rahmen aus Stahl, der durch eine Pulverbeschichtung in der charakteristischen blauen Geberit-Farbe vor Korrosion geschützt ist. Der Rahmen verfügt über vorgebohrte ø9mm Löcher, die eine sichere Befestigung in Holzkonstruktionen ermöglichen.

Die verzinkten Montagefüße sind ein entscheidendes Element für die Stabilität der gesamten Konstruktion. Sie sind mit einer Selbsthemmfunktion und rutschfesten Basen ausgestattet, was eine sichere Positionierung auf jedem Untergrund garantiert. Die Füße bieten eine Höhenverstellung im Bereich von 0-20 cm, um eine präzise Anpassung an die baulichen Gegebenheiten zu ermöglichen.

Die Drehfüße wurden speziell für die Montage in U-Profilen UW 50 und UW 75 sowie direkt in den Geberit Duofix Systemschienen entwickelt. Die Montage erfolgt werkzeuglos und ohne zusätzliche Komponenten, was den Installationsprozess erheblich beschleunigt.

Das zentrale Element ist die universelle Montagebox, die für Geberit Urinal-Spülkästen vorgesehen ist. Die Box enthält eine Klemmdose für den elektrischen Anschluss, was die Integration in moderne Steuerungssysteme ermöglicht.

Das Wassersystem nutzt Anschlüsse vom Typ MasterFix und MeplaFix, die dank des innovativen Schnellkupplungssystems werkzeuglos montiert werden können. Der Wassereinlass befindet sich auf der rechten Seite der Montagebox, was die Verlegung der Hydraulikinstallation erleichtert.

Im Lieferumfang enthalten ist ein R1/2" Anschlusswinkel, der werkzeuglos montiert werden kann, sowie ein Absperrventil mit Drossel, das werkseitig montiert ist, um die Systemdichtheit ab der ersten Inbetriebnahme zu gewährleisten.

Betriebsparameter und hydraulische Leistung

Das System arbeitet in einem Druckbereich von 100-800 kPa, wodurch es mit den meisten Haus- und Gewerbeinstallationen kompatibel ist. Der maximale Prüfdruck beträgt 1600 kPa, was einen sicheren Betrieb selbst bei extremen Belastungen garantiert.

Die hydraulische Leistung wurde präzise definiert: Bei einem Druck von 1 bar erreicht das System 0,3 l/s ohne Durchflussbegrenzer oder 0,18 l/s mit Begrenzer. Die maximale Betriebstemperatur beträgt 30°C, was die Gummielemente vor vorzeitiger Alterung schützt.

Vielseitigkeit der Anwendungen und Systemkompatibilität

Das Element wurde als universelles System für verschiedene Installationskonfigurationen entwickelt. Es eignet sich sowohl für Metall- als auch für Holzwandsäulen sowie für alle Arten von Geberit Duofix Systemwänden.

Die Montage ist sowohl in Teilhöhenwänden als auch in raumhohen Wänden (bis zu einer Fußbodenschicht von 25cm) möglich. Das System unterstützt alle gängigen Geberit Urinalserien: Preda, Selva, Tamina oder Narva.

Für spezialisierte Anwendungen besteht die Möglichkeit der Anpassung an Urinale mit Sprühkopf durch eine zusätzliche Zulauf-Traverse (Art.-Nr. 242042001), die separat als optionales Zubehör erhältlich ist.

Im Standardset werden alle notwendigen Elemente geliefert: R1/2" Anschlusswinkel, Schutzabdeckung für die Revisionsöffnung mit Verschlussdeckel, ø32mm Urinal-Zulaufstutzen mit Dichtung sowie ein PE-HD Abflussbogen ø63/50mm.
