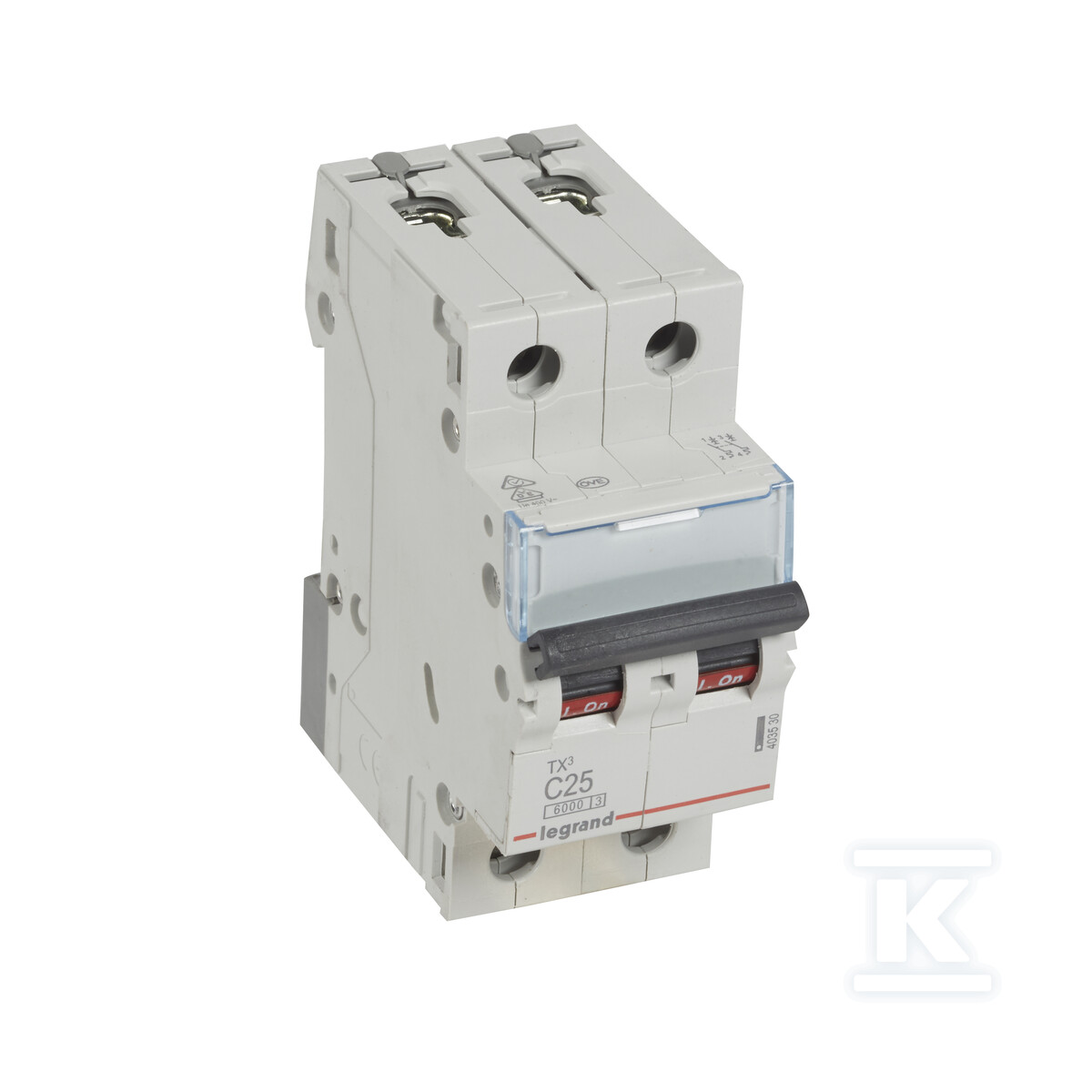

Leitungsschutzschalter S 302 2P C 25A 6000A TX3 403530

Leitungsschutzschalter S 302 der Serie TX3

Die zweipolige Konstruktion gewährleistet den Schutz von Einphasenstromkreisen in AC-Systemen mit Spannungen bis zu 400V, was den Einsatz in typischen 230/400V Einphaseninstallationen in Wohn- und Gewerbegebäuden ermöglicht.

Die Auslösecharakteristik C garantiert optimalen Schutz für Stromkreise mit Verbrauchern mit moderatem Anlaufstrom, wie LED-Beleuchtung, elektronische Geräte oder kleine Motoren. Der Nennstrom von 25A ermöglicht die sichere Versorgung typischer Steckdosen- und Beleuchtungskreise in Gebäuden.

Technische Parameter und Leistung

Das Gerät zeichnet sich durch eine hohe Ausschaltvermögen von 10 kA bei 230V und 6 kA bei 400V aus, was einen effektiven Schutz selbst bei schwerwiegenden Installationsfehlern gewährleistet. Die Energiebegrenzungsklasse 3 garantiert die Minimierung der Auswirkungen des Kurzschlussstromflusses.

Die Isolationsspannung von 500V und die Stoßfestigkeitsspannung von 4 kV gewährleisten einen sicheren Betrieb unter industriellen Bedingungen. Der Schutzgrad IP20 schützt vor Berührung mit spannungsführenden Teilen und vor dem Eindringen von Festkörpern größer als 12,5 mm.

Die zweipolige Konstruktion umfasst 2 geschützte Pole, was eine vollständige Schutzsymmetrie in Einphaseninstallationen gewährleistet. Die Breite des Geräts beträgt standardmäßige 2 Module (35,4 mm), und die Einbautiefe beträgt lediglich 44 mm, was die Montage selbst in flachen Verteilungen erleichtert.

Konstruktion und Kompatibilität

Der Schalter wird auf einer standardmäßigen DIN-Hutschiene TH35 mittels einer speziellen Halterung montiert, die eine unabhängige Demontage des MCB ermöglicht, während die Stromschiene vor Ort verbleibt. Die Konstruktion der unteren Arretierung und der Klemmenabdeckung vereinfacht die Montage und die Verkabelung des Geräts erheblich.

Das Gerät ist sowohl mit Kammbus-Schienen vom Typ Prong (Zinken) als auch Fork (Gabel) kompatibel, was Flexibilität bei der Planung von Verteilungen bietet. Die Möglichkeit der Speisung von oben oder unten erleichtert zusätzlich die Installation in verschiedenen Verteilungskonfigurationen.

Die TX3-Serie bietet ein reichhaltiges Ökosystem an Zubehör – die Ausstattung mit Hilfs- und Signalkontakten ermöglicht die Integration in Systeme zur Überwachung des Installationszustands. Unterspannungsauslöser ermöglichen eine automatische Abschaltung bei einem Spannungsabfall unter den zulässigen Wert.

Normenkonformität und Betriebsbedingungen

Das Produkt erfüllt die Anforderungen der Normen EN/IEC 60898-1 und IEC/EN 60947-2 für Leitungsschutzschalter, was seine hohe Qualität und Betriebssicherheit bestätigt. Der Betriebsfrequenzbereich von 50-60 Hz deckt die standardmäßigen europäischen Stromnetze ab.

Die Verschmutzungsgruppe 2 ermöglicht den Betrieb in leichten industriellen Umgebungen sowie in Wohnbereichen. Die Lagertemperatur von -40°C bis +70°C gewährleistet die Stabilität der Parameter selbst unter schwierigen Lagerbedingungen.

Die mechanische Dauerhaftigkeit von 20 000 Schaltspielen und die elektrische Dauerhaftigkeit von 4 000 Schaltvorgängen ermöglichen einen mehrjährigen Betrieb des Geräts bei normalen Schaltzyklen, wie sie in Wohn- oder Büroinstallationen typisch sind, wo die durchschnittliche Anzahl der Schaltvorgänge einige hundert pro Jahr nicht überschreitet. Die minimale Betriebsspannung von 12V AC ermöglicht zudem den Einsatz in Steuerungs- und Messsystemen mit niedriger Spannung.
