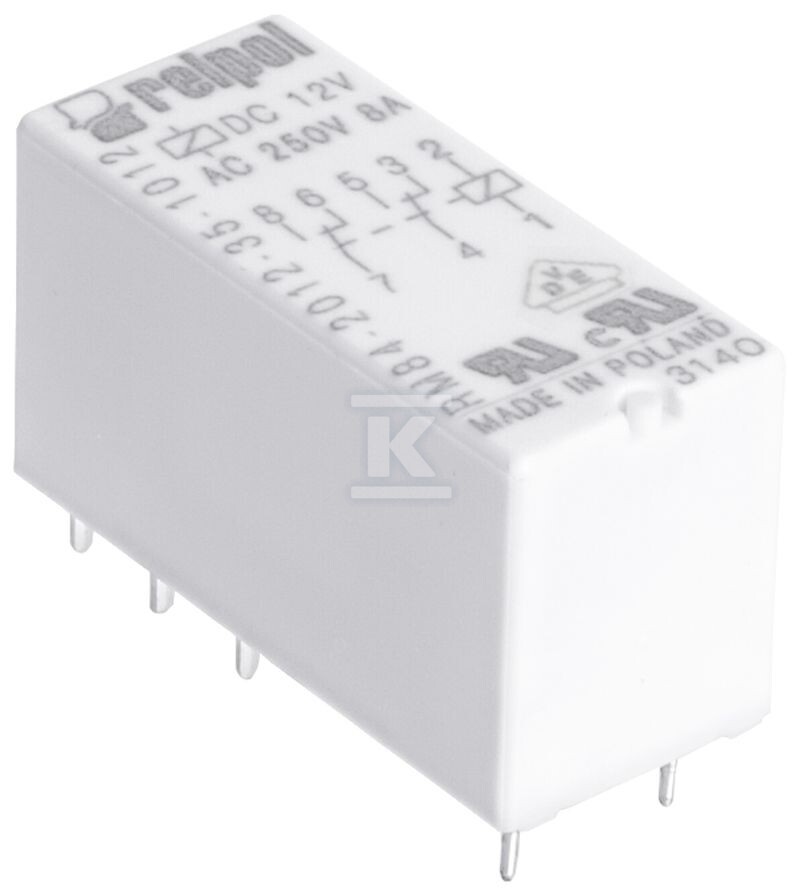

Miniaturrelais RM84-2012-35-1005 elektromagnetisch für Leiterplatte und Steckdosenraster, Raster 3,5mm, Höhe 15,7mm 600332

Miniaturrelais für Leiterplatten und Steckdosen

Dies ist ein kompakter elektromagnetischer Relais, der für die Montage auf Leiterplatten und in Steckdosen konzipiert wurde. Seine Vielseitigkeit macht ihn sowohl für Amateurprojekte als auch für professionelle Steuerungssysteme geeignet. Ein Raster von 3,5 mm erleichtert die Integration in bestehende Projekte.

Aufbau und Anwendung

Das Relais RM84-2012-35-1005 zeichnet sich durch einen zweipoligen Schalter (2P) mit zwei Schaltkontakten aus, der die Steuerung von zwei unabhängigen Stromkreisen ermöglicht. Es ist aus hochwertigen Materialien gefertigt, darunter AgNi (Silber-Nickel) Kontakte, die einen zuverlässigen Betrieb und eine lange Lebensdauer gewährleisten. Es ist für den Betrieb mit einer Spulenspannung von 5 V DC ausgelegt. Die Schaltleistung der Kontakte beträgt 8 A bei 250 V AC und 8 A bei 24 V DC. Dadurch kann es zur Steuerung verschiedener Lasten wie Beleuchtung, Heizungen oder Motoren verwendet werden. Die Schutzart IP67 garantiert Staub- und Feuchtigkeitsbeständigkeit und ermöglicht den Betrieb unter schwierigen Umgebungsbedingungen.

Montage und Kompatibilität

Dieses Relais bietet eine hohe Montageflexibilität dank der Kompatibilität mit verschiedenen Steckdosentypen: EC50, GD50, PW80 (für Druck), GZP80 (Push-in), GZT80, GZM80, GZS80, GZF80 (Montage auf 35-mm-Schiene oder Verschraubung an der Platte mit einer M3-Schraube) und GZMB80 (schraubenlose Steckdose für 35-mm-Schienenmontage). Die Abmessungen des Relais betragen 29 x 12,7 x 15,7 mm – seine geringe Größe ermöglicht den Einsatz auch in beengten Räumen. Beachten Sie, dass die Abmessungen des Relais + der Steckdose + der Klemme je nach gewähltem Steckdosentyp variieren.
