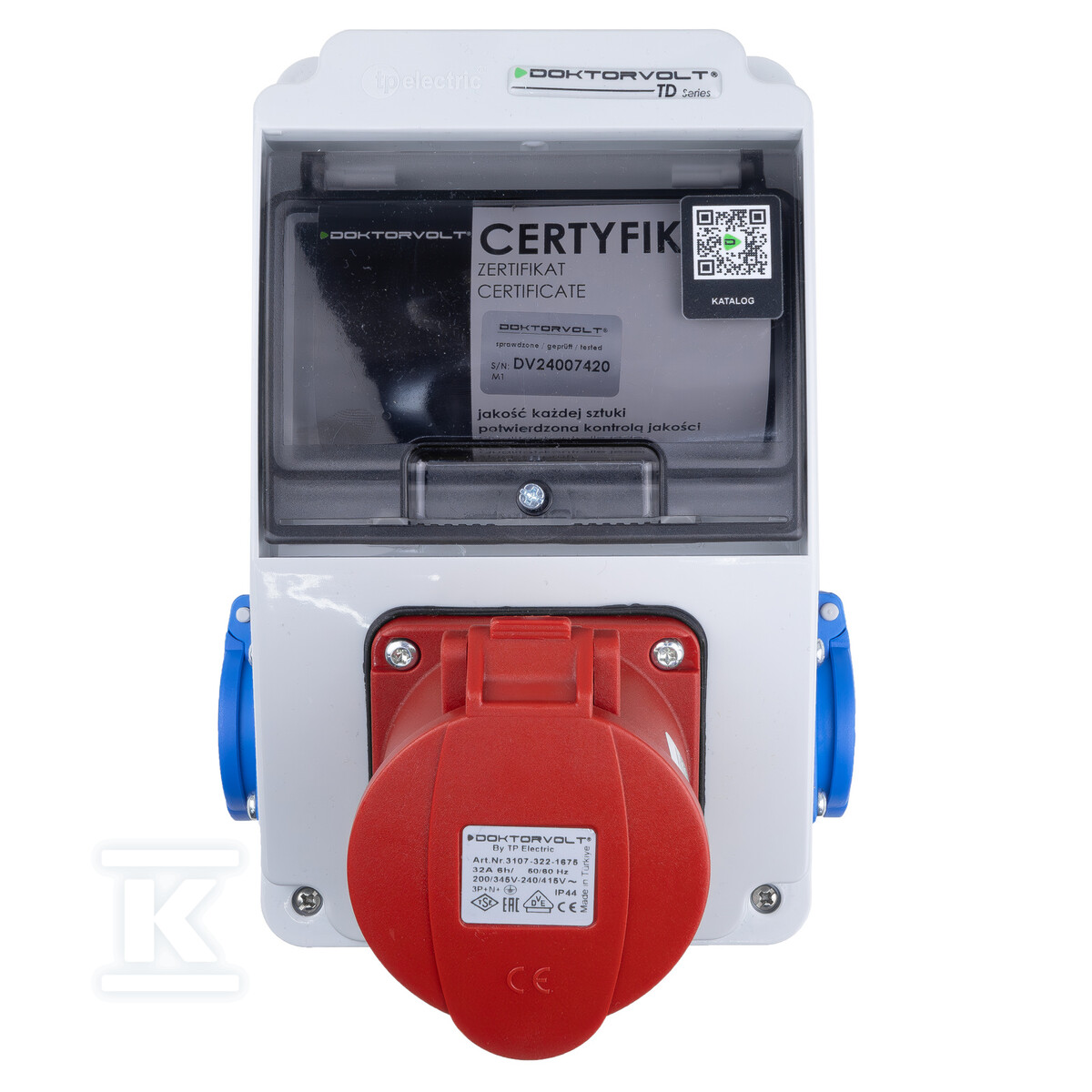

Cuadro de distribución de construcción XS 32A 2x230V caja sin protecciones IP44 tomas Doktorvolt DV-5084-D

Alimentación en la obra y en el taller

El cuadro eléctrico de la serie XS es una solución completamente montada para la distribución de energía eléctrica, lista para su conexión sin necesidad de trabajos de instalación adicionales. El dispositivo está equipado con dos tomas monofásicas Schuko (tipo E con toma de tierra) con una capacidad de 16 A / 230 V y una toma trifásica CEE con parámetros de 32 A / 400 V. La corriente nominal total alcanza los 48 A.

La carcasa tiene unas dimensiones de 224 × 133 × 110 mm. El kit incluye tacos de montaje para fijación en pared y dos prensaestopas de goma que protegen los pasos de cables contra la humedad y la suciedad.

Cableado - listo para trabajar nada más sacarlo del embalaje

El cuadro se suministra totalmente cableado. Los cables ya están preparados y marcados por colores de acuerdo con los estándares de instalación:

Función del cable	Sección	Color del aislamiento
Alimentación	H07V-K 2,5/4 mm²	Negro
Neutro	H07V-K 2,5/4 mm²	Azul
Tierra	H07V-K 2,5/4 mm²	Amarillo-verde

Esta configuración garantiza la polaridad correcta y la continuidad de la protección en cada toma. El dispositivo no incluye protecciones contra sobrecorriente internas; el instalador debe seleccionarlas individualmente durante la fase de conexión al cuadro principal o tablero de obra.

Resistencia a la intemperie y certificaciones

La carcasa fabricada en plástico alcanza el grado de protección IP44, lo que significa protección contra objetos sólidos de diámetro superior a 1 mm y contra salpicaduras de agua desde cualquier dirección. El material es resistente a la radiación UV: la carcasa no se agrietará ni se deformará bajo la exposición prolongada al sol.

El rango de temperatura de funcionamiento de -25 °C a +50 °C hace que el dispositivo sea eficaz tanto en trabajos de acabado otoñales como durante las olas de calor estivales en una obra abierta.

El fabricante declara la conformidad con la norma IEC 61439, el certificado CE y el uso del sistema de gestión de calidad TÜV SÜD ISO 9001:2015. Cada unidad se somete a pruebas individuales que confirman la conformidad con los requisitos IEC, una información importante para los instaladores que emiten protocolos de recepción de instalaciones temporales.
