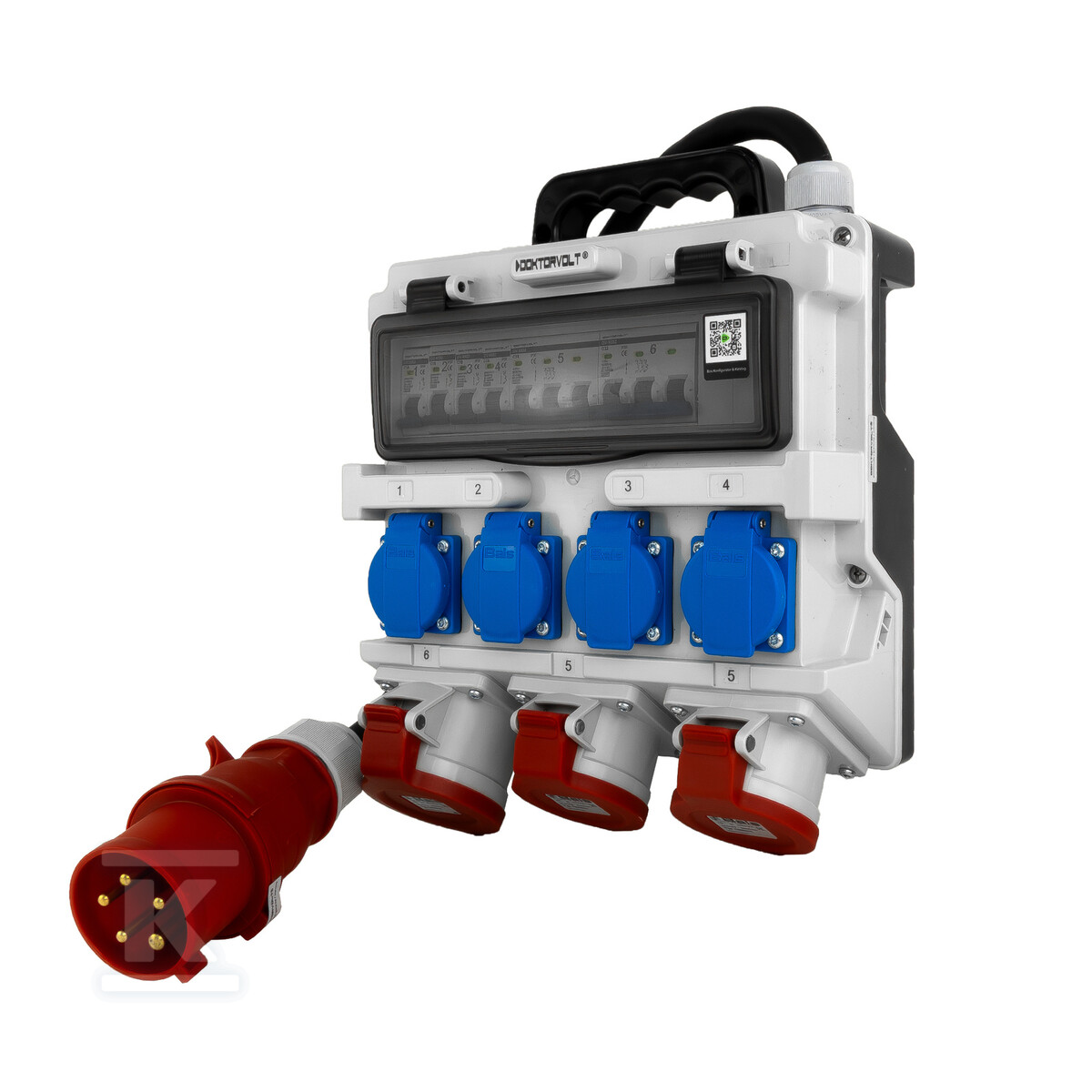

Cuadro de distribución de obra 2x16A 32A CEE 4x230V caja de distribución con asa y cable de conexión, enchufe 32A CEE Doktorvolt DV-1420-F

Construcción móvil y resistencia a la intemperie

El modelo DV-1420-F de la serie TR es un cuadro de distribución para construcción compacto con una carcasa hermética IP44, diseñado para trabajar en condiciones difíciles: en obras, plantas industriales, talleres mecánicos y para la alimentación de zonas verdes y eventos al aire libre. Su construcción de plástico en color gris con la parte trasera negra es resistente a la radiación UV y funciona en un rango de temperatura de -25°C a +50°C.

El transporte se facilita mediante una asa montada en la parte superior de la carcasa. En el interior cuenta con una ventana de inspección que permite un acceso rápido durante el mantenimiento o la ampliación de la instalación. Las dimensiones de la carcasa sin los enchufes son 310 × 275 × 120 mm, por lo que cabe cómodamente en la plataforma de un vehículo de reparto.

Equipamiento eléctrico - enchufes de diversos tipos

El cuadro ofrece una amplia selección de enchufes:

• 4 enchufes monofásicos (Schuko) con toma de tierra - 230 V / 16 A, cada uno con un interruptor magnetotérmico independiente C16, 1P,
• 2 enchufes industriales CEE trifásicos - 400 V / 16 A / 5P,
• 1 enchufe industrial CEE trifásico - 400 V / 32 A / 5P,
• clavija CEE trifásica 400 V / 32 A / 5P montada en un cable de un metro H07RN-F con una sección de 5×4 mm².

Protecciones contra sobrecorriente

El conjunto de aparamenta de protección incluye seis interruptores magnetotérmicos de curva C y una capacidad de ruptura de ≤6 kA. Cuatro interruptores monopolares C16 protegen los enchufes de 230 V. Dos interruptores trifásicos (C16 y C32) protegen, respectivamente, los enchufes industriales CEE de menor y mayor capacidad.

El cableado interno se ha realizado con cables H07V-K en colores conformes a la norma: amarillo-verde (protección), azul (neutro) y negro (fase), cada uno con una sección de 2,5-4 mm².

Normas, certificaciones y condiciones de trabajo

El dispositivo cumple con la norma IEC 61439, posee la certificación del sistema de gestión de calidad ISO 9001:2015 y la homologación TÜV SÜD. Cada unidad se somete a pruebas individuales y recibe su propio certificado de calidad, algo esencial para los instaladores que trabajan en instalaciones industriales que requieren documentación de recepción.

El grado de protección IP44 significa la estanqueidad de la carcasa contra cuerpos sólidos superiores a 1 mm y contra salpicaduras de agua desde cualquier dirección. La corriente nominal de todo el dispositivo es de 32 A, la tensión de funcionamiento es de 230/400 V y la frecuencia es de 50 Hz. El factor RDF de 0,6 indica la carga continua permitida en funcionamiento cíclico.
