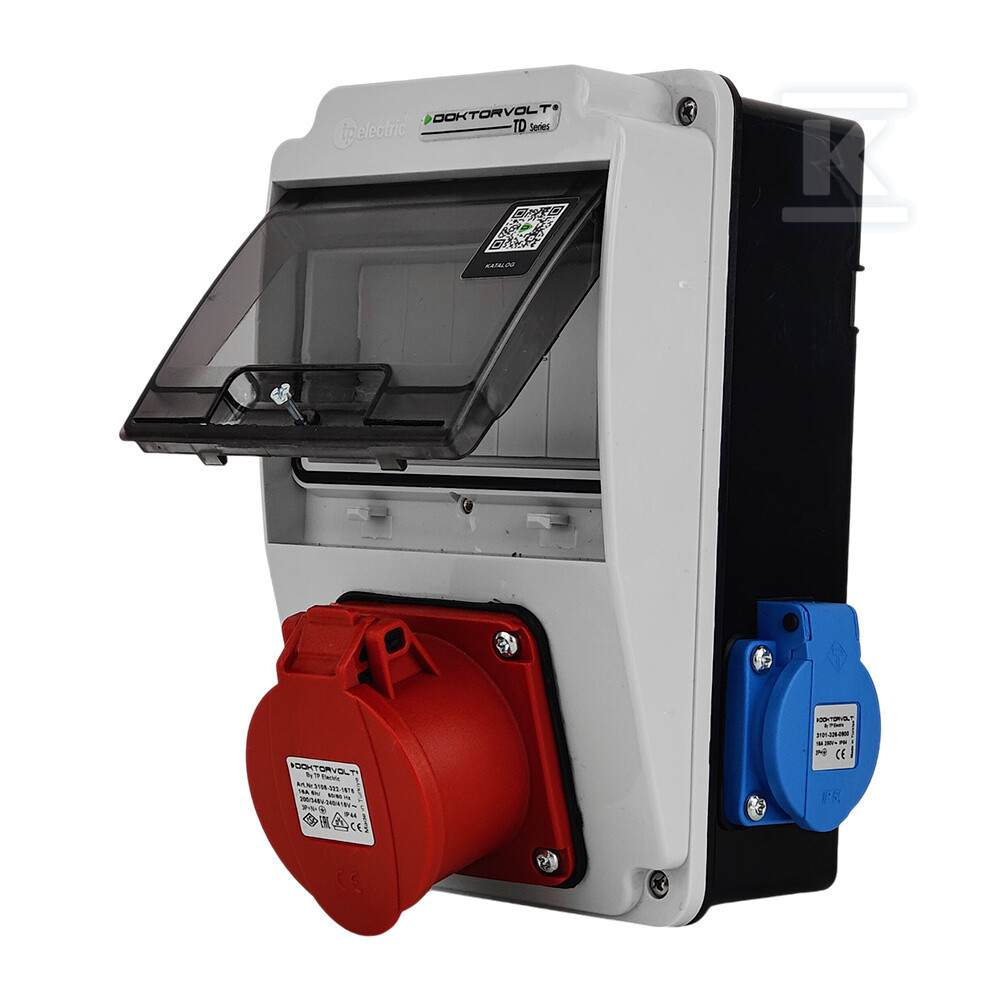

Cuadro de distribución de obra XS 32A 2x230V sin protecciones IP44 tomas Doktorvolt DV-5091-F

Cuadro eléctrico de obra para instalaciones eléctricas temporales

El cuadro eléctrico de la serie XS es un dispositivo de distribución completamente montado y cableado, diseñado para la alimentación temporal en obras, almacenes y trabajos de renovación. Su construcción estacionaria con dimensiones de carcasa de 224 × 133 × 110 mm permite su montaje en una pared o superficie estable en cualquier lugar. La carcasa, fabricada en plástico duradero —con placa frontal gris y trasera negra— es resistente a la radiación UV y funciona sin averías en temperaturas desde −25 °C hasta +50 °C, lo que resulta eficaz tanto en mañanas gélidas como en el calor del verano.

Equipamiento de tomas y capacidades de conexión

El cuadro está equipado con dos tomas monofásicas tipo E (230 V, 16 A) con pin de tierra y una toma trifásica CEE (400 V, 32 A). El tipo E es el estándar franco-belga con pin de conexión a tierra, lo que garantiza una conexión correcta con dispositivos equipados con conductor de protección. La toma trifásica permite la conexión de equipos que requieren alimentación trifásica.

Todo el conjunto está cableado de fábrica con conductores de alta calidad. Se han utilizado conductores H07V-K con secciones de 2,5/4 mm²: conductores de fase en color negro, neutro en azul y protección en amarillo-verde. La corriente nominal del dispositivo es de 48 A y la tensión nominal es de 230 V / 400 V a una frecuencia de 50 Hz.

Protección IP44 y condiciones de trabajo en exteriores

El grado de protección IP44 significa la estanqueidad de la carcasa contra cuerpos sólidos superiores a 1 mm y contra salpicaduras de agua desde cualquier dirección. Para un cuadro que trabaja a la intemperie o en estancias húmedas, este es el mínimo que garantiza una explotación segura. Dos prensaestopas de goma incluidos sellan las entradas de cables y protegen contra el contacto accidental de los conductores con la humedad.

La ventana de inspección permite un acceso rápido a las conexiones internas sin necesidad de desmontar toda la carcasa, lo cual es útil para posibles inspecciones o pequeñas modificaciones de la instalación.

Certificaciones y contenido de la entrega

La producción se lleva a cabo bajo el sistema de gestión de calidad TÜV SÜD ISO 9001:2015, y cada dispositivo se somete a pruebas individuales que confirman la conformidad con la norma IEC 61439. La declaración CE certifica el cumplimiento de los requisitos de las directivas de la Unión Europea relativas a la seguridad de los equipos eléctricos.

El kit incluye tacos de montaje y dos prensaestopas de goma; el instalador recibe una solución completa lista para colgar en la pared y conectar los cables de alimentación. La ausencia de protecciones contra sobrecorriente de fábrica permite adaptar las características de los interruptores a la instalación específica: el tipo C o D se selecciona según el tipo de carga.
