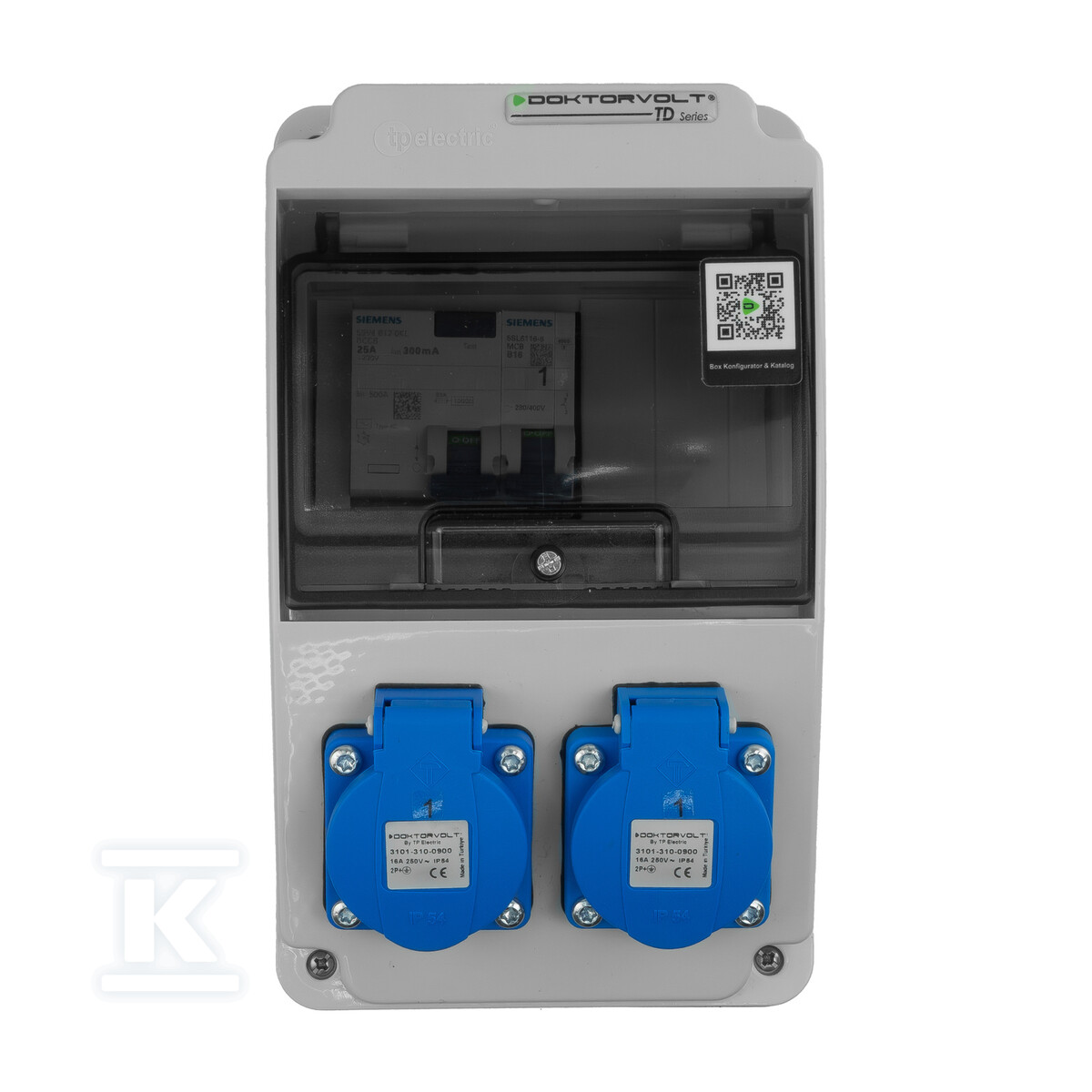

Cuadro de distribución de obra XS-S/FI 16A 2x230V erbetka IP54 protecciones Siemens tomas Doktorvolt DV-5527-D

Solución lista para la obra y el taller

El cuadro de distribución DV-5527-D es un conjunto completo diseñado para la alimentación temporal en obras, talleres o naves de producción. En una sola carcasa encontrará todo lo necesario para la conexión segura de equipos eléctricos, sin necesidad de seleccionar y comprar componentes individuales por separado.

El dispositivo está equipado con dos tomas monofásicas Schuko (1P + N + PE, 16 A, 230 V), a las que podrá conectar herramientas eléctricas típicas, iluminación de trabajo o máquinas portátiles. Las tomas de este estándar se utilizan ampliamente en Europa y son compatibles con la mayoría de los enchufes utilizados tanto en Polonia como en el extranjero.

Protecciones Siemens - protección total de la instalación

La seguridad está garantizada por componentes de marca del fabricante alemán:

• Interruptor magnetotérmico B16, 1P, 6 kA - protege el circuito contra sobrecargas y cortocircuitos. La característica B significa una respuesta rápida ante cortocircuitos (3-5× la corriente nominal), lo cual es esencial en instalaciones con conductores de sección pequeña.
• Interruptor diferencial 25A / 300mA tipo AC - detecta la fuga de corriente a tierra (por ejemplo, a través del cuerpo del usuario o un aislamiento dañado) y desconecta instantáneamente la alimentación. La corriente diferencial de 300 mA es el estándar para circuitos generales: protege eficazmente contra descargas eléctricas y, al mismo tiempo, ofrece resistencia a disparos accidentales por corrientes de fuga.

Todos los cables internos (fase negro, neutro azul, protección amarillo-verde) tienen una sección H07V-K 2,5 mm², lo que garantiza una capacidad de carga suficiente para el circuito de 16 A incluso con la carga máxima de ambas tomas simultáneamente.

Resistencia a las condiciones atmosféricas

La carcasa fabricada en plástico proporciona un grado de protección IP54, que protege contra la entrada de polvo y las salpicaduras de agua desde cualquier dirección. No es totalmente estanca al polvo ni al agua (no es apta para inmersión), pero resiste sin problemas la lluvia, el polvo del taller o las salpicaduras al limpiar suelos.

La resistencia adicional a la radiación UV hace que la carcasa no se vuelva quebradiza ni pierda color bajo la influencia del sol; el cuadro de distribución puede trabajar en exteriores durante toda la temporada sin degradación del material.

El rango de temperaturas de funcionamiento de -25°C a +50°C permite su uso tanto en invierno (a menos que la temperatura baje de -25°C) como en verano bajo pleno sol.

Dimensiones, montaje y normas

La carcasa compacta tiene unas dimensiones de 224 × 133 × 110 mm (sin las tomas), lo que permite su instalación incluso en espacios reducidos: junto a pilares estructurales, en una esquina del taller o en la pared de un contenedor de obra. La combinación de colores gris frontal / negro posterior permite adaptarlo a la mayoría de fachadas o interiores técnicos.

El kit incluye tacos de montaje y dos prensaestopas de goma para la entrada de los cables de alimentación, sin necesidad de elementos de sellado adicionales.

La producción se realiza bajo el control del sistema de gestión de calidad TÜV SÜD ISO 9001:2015. El cuadro de distribución cumple con los requisitos de la norma IEC 61439 (conjuntos de aparamenta) y cuenta con el marcado CE. Cada unidad se somete a pruebas rutinarias que confirman la conformidad de los parámetros eléctricos y mecánicos con la declaración del fabricante.
