Cuadro de distribución de obra de 12 módulos con asa IP44 4x230V SCHUKO 2x16A 32A Doktorvolt sin protecciones DV-4919-D

Cuadro de distribución de superficie para aplicaciones en obras

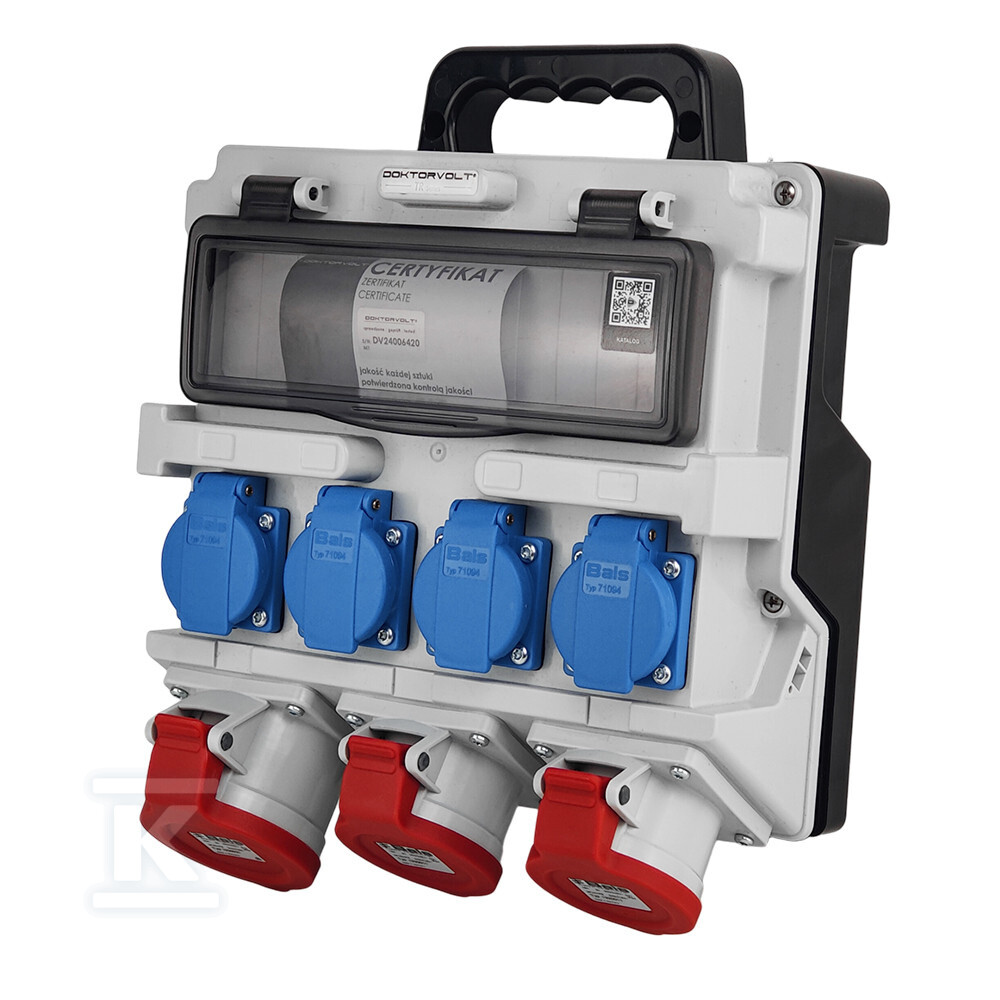

La carcasa de superficie de la serie TR ha sido diseñada para la distribución rápida y segura de energía eléctrica en condiciones típicas de obras, naves industriales y talleres. La carcasa de tecnopolímero con dimensiones 280 × 260 × 111 mm alberga una fila de módulos (12 módulos), lo que permite una disposición compacta y funcional de los aparatos modulares. La placa frontal se mantiene en color gris RAL 7035 —neutro y fácil de integrar en la mayoría de los entornos— mientras que la placa trasera es negra. La ventana fabricada en policarbonato permite el control visual del estado de los aparatos sin necesidad de abrir la caja.

El grado de protección IP44 significa que la carcasa está protegida contra el acceso con los dedos (protección contra el contacto con partes bajo tensión), contra el polvo y contra salpicaduras de agua desde cualquier dirección. Este es un nivel suficiente para trabajar al aire libre bajo techo o en estancias con humedad elevada. Los tornillos de fijación están fabricados en acero inoxidable, por lo que no se corroen incluso tras un contacto prolongado con la humedad.

Equipamiento eléctrico y tomas

El cuadro de distribución viene equipado de fábrica con un conjunto completo de tomas y cableado, lo que permite una conexión inmediata tras su entrega en la obra:

• Toma de fuerza CEE - 16A / 5P / 400V (roja, IP54) - tipo Bals, permite la alimentación de equipos trifásicos con mayor consumo de potencia;
• Toma de fuerza CEE - 32A / 5P / 400V (roja, IP54) - tipo Bals, dedicada a la alimentación de máquinas que requieren una alta corriente de arranque;
• Cuatro tomas SCHUKO - 230V / 16A / IP54 (2P+E), sistema alemán - permiten la conexión de herramientas eléctricas estándar y equipos de oficina;
• Prensaestopas PG-21 incluido en el kit, facilita la introducción de los cables de alimentación.

Los cables de control están fabricados como cables H07V-K con secciones de 2,5 a 6 mm², lo que garantiza la capacidad de corriente adecuada para todo el conjunto. La corriente nominal del cuadro es de 112 A y la tensión nominal es de 230/400 V.

Construcción y método de montaje

El método de montaje de superficie significa que la caja se fija directamente a la pared u otra superficie, sin necesidad de empotrar ni de estructuras adicionales. El asa integrada facilita el transporte del cuadro entre los puestos de trabajo. Se incluyen tacos de montaje en el kit.

El fabricante recomienda el uso del cuadro sin interruptores automáticos de protección instalados; el dispositivo cumple la función de cuadro de distribución, y las protecciones las selecciona el instalador in situ según las necesidades actuales de la instalación.

Certificaciones y calidad de fabricación

El cuadro de distribución cumple con los requisitos de la norma IEC 61439, confirmados por los certificados TÜV SÜD y la declaración de conformidad CE. El fabricante - Doktorvolt - opera desde 2013 y cuenta con el certificado del sistema de gestión de calidad ISO 9001:2015. La producción se lleva a cabo en la planta de Malichów (voivodato de Opole).
