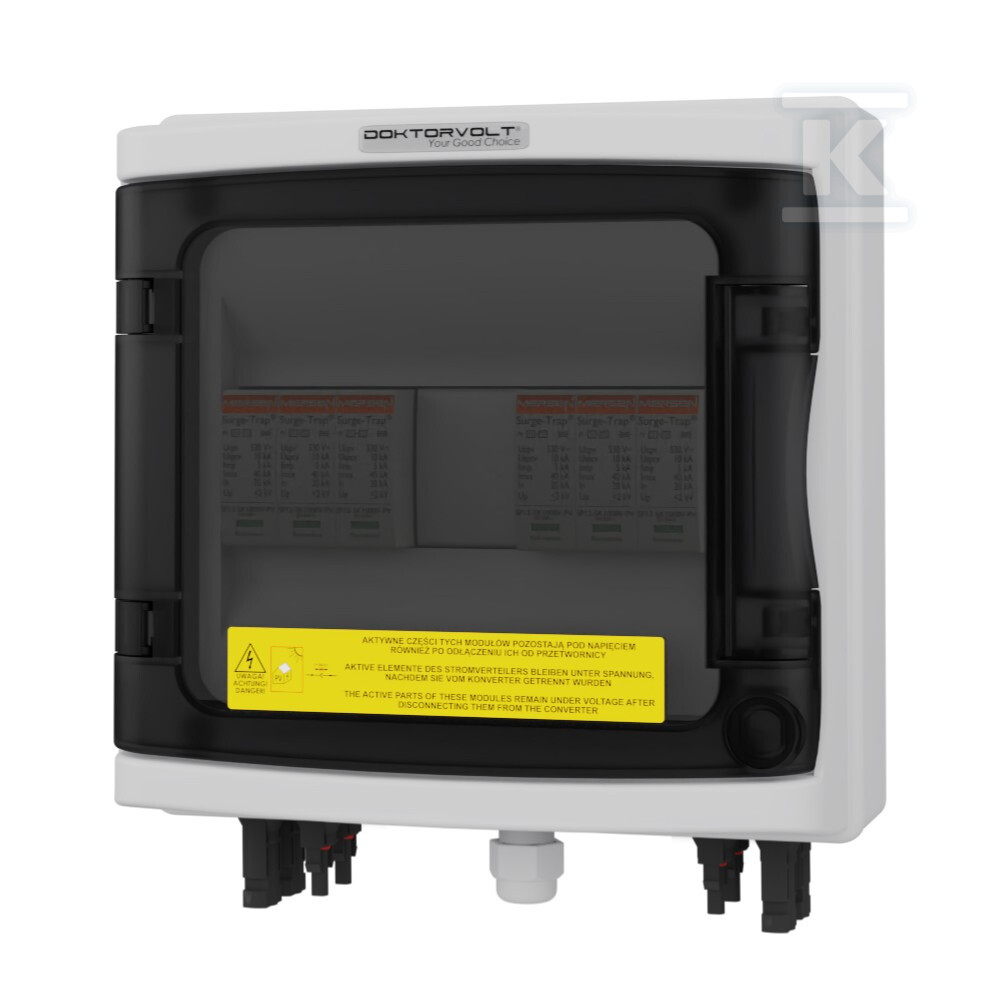

Cuadro de distribución fotovoltaico (PV) de 2 strings DC 1000V T1 T2 Mersen Doktorvolt 4494 DV-4494-FOT

Cuadro de distribución de doble cadena para instalaciones fotovoltaicas

Los cuadros de distribución fotovoltaica en el lado DC desempeñan un papel crucial en cada instalación PV: aquí es donde convergen las cadenas (strings) de los paneles y donde se monta la primera línea de protección contra sobretensiones. El modelo DV-4494-FOT admite dos circuitos DC independientes, lo que lo convierte en una solución adecuada para instalaciones domésticas o comerciales de pequeño y mediano tamaño basadas en una configuración de doble cadena.

La carcasa fabricada en tecnopolímero proporciona una sólida resistencia mecánica al tiempo que mantiene la neutralidad electromagnética, sin afectar el funcionamiento de los dispositivos electrónicos cercanos. Las dimensiones de 215 × 210 × 100 mm (o 215 × 240 × 100 mm tras el montaje de prensaestopas PG y conectores MC4) permiten un montaje compacto en superficie, incluso en salas técnicas estrechas o junto a montantes de instalación.

Hermeticidad y resistencia ambiental

El grado de protección IP65 significa una total estanqueidad al polvo y protección contra chorros de agua que caigan sobre la carcasa desde cualquier dirección. Esto es esencial en el contexto de instalaciones exteriores: el cuadro de distribución funcionará correctamente montado en la fachada de un edificio, a nivel del suelo o en cualquier otro lugar expuesto a las condiciones atmosféricas.

La puerta está fabricada en policarbonato, un material resistente a los impactos y a la radiación UV, lo que evita la fragilidad del plástico debido a la exposición solar prolongada durante años. La junta de caucho EPDM mantiene su elasticidad en un amplio rango de temperaturas, y los tornillos de acero inoxidable eliminan el riesgo de corrosión en las roscas durante las aperturas frecuentes de la caja para realizar inspecciones.

Protección contra sobretensiones clase T1+T2

La protección de los circuitos DC corre a cargo de dos módulos STPT12-5K1000V-YPV, limitadores de sobretensión de la reconocida marca Mersen. La clasificación T1+T2 (anteriormente clases B+C) significa la capacidad de absorber tanto impulsos de alta corriente derivados directamente de descargas atmosféricas (T1 - Iimp hasta 5 kA) como sobretensiones menores generadas dentro de la instalación (T2 - In hasta 20 kA).

Los módulos operan a una tensión de 1000 V DC, y su tensión máxima de servicio Uc es de 1060 V DC. La corriente máxima Imax alcanza los 40 kA, lo que demuestra una gran capacidad de absorción de energía de impacto. El nivel de protección Up se mantiene por debajo de 4,0 kV, limitando eficazmente las sobretensiones a valores seguros para los dispositivos conectados.

Los módulos Mersen cuentan con las certificaciones UL, CE y la norma EN/IEC 61643, lo que confirma su conformidad con los estándares europeos de seguridad para dispositivos de protección contra sobretensiones en instalaciones fotovoltaicas.

Cableado, completitud de conexiones y certificaciones

El cuadro de distribución se entrega totalmente cableado; en su interior encontrará:

• Cables solares H1Z2Z2-K de sección 6 mm² (negro y rojo) resistentes a la intemperie y a la radiación UV,
• Cable de tierra amarillo-verde H07V-K de sección 16 mm² para conexiones de puesta a tierra,
• Conectores solares MC4: cuatro enchufes hembra y cuatro macho montados de fábrica en los cables,
• Un juego adicional de cuatro pares de conectores solares incluidos en el kit.

Los conectores MC4 operan a una tensión de 1000 V DC, soportan una tensión de impulso de 8 kV y tienen un grado de protección IP67, lo que permite su explotación incluso ante una inundación temporal por agua.

El fabricante destaca una cuestión de seguridad importante: las normas europeas IEC 62548 e **
