Cuadro eléctrico PV AC 1F B20 25A 300mA T1 T2 Doktorvolt 9498 DV-9498-FOT-265-AC

Protección completa de la instalación fotovoltaica

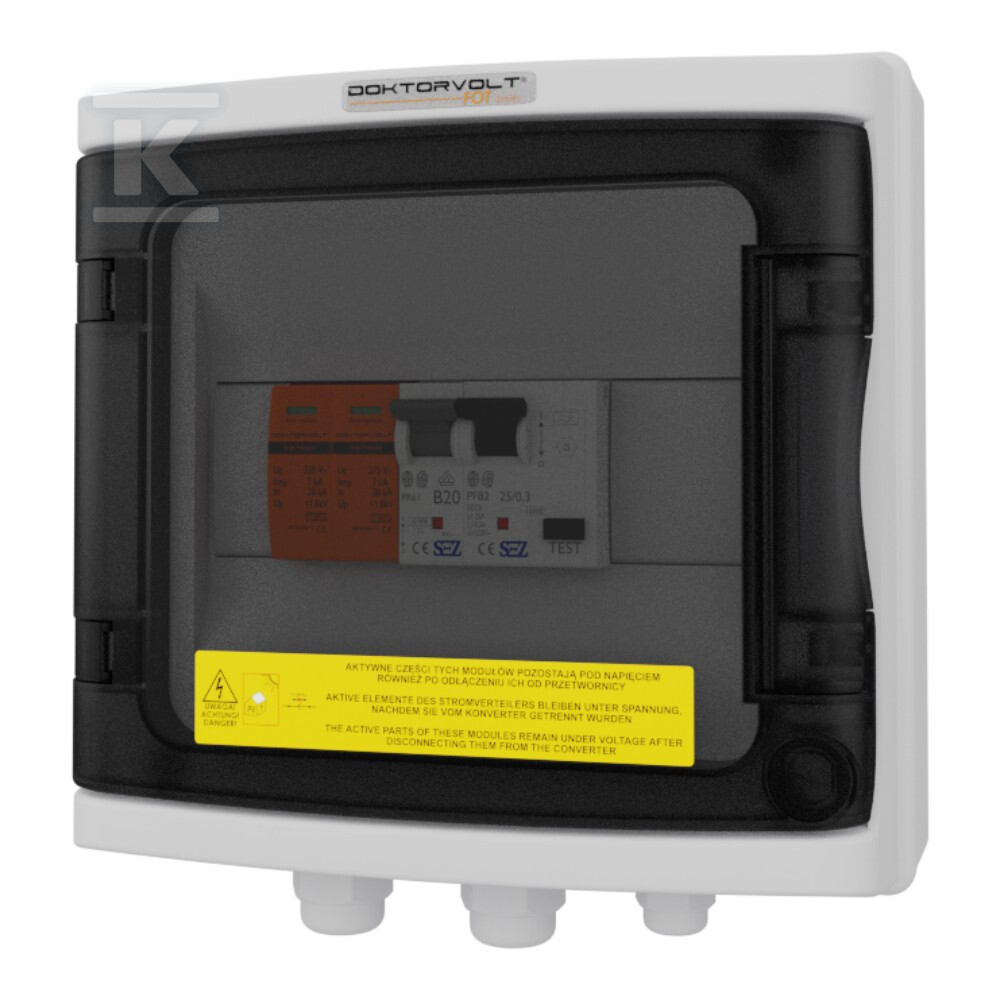

El cuadro fotovoltaico de la marca Doktorvolt es una solución lista para la protección del lado AC de la instalación PV. En una única caja de montaje en superficie encontrará todos los elementos de protección necesarios: interruptor diferencial, interruptor magnetotérmico y protectores contra sobretensiones de clase T1+T2. La producción se realiza bajo un sistema de gestión certificado por TÜV SÜD según la norma ISO 9001:2015, lo que se traduce en una calidad repetible y documentación técnica completa.

La caja con grado de protección IP65 garantiza la estanqueidad a nivel de protección contra polvo y resistencia a chorros de agua. Está fabricada en technopolímero, un material resistente a impactos mecánicos y condiciones atmosféricas. La puerta de policarbonato asegura la estabilidad dimensional ante temperaturas variables. La junta de caucho EPDM mantiene su elasticidad en un amplio rango de temperaturas (típicamente de -40°C a +120°C), sin agrietarse ni endurecerse bajo la influencia de la radiación UV o el ozono. Los tornillos de acero inoxidable eliminan el problema de la corrosión en condiciones exteriores.

Las dimensiones de la caja son 215 × 210 × 100 mm (con prensaestopas PG, el ancho aumenta a 245 mm). Dispone de 8 módulos en una sola fila, suficientes para ampliaciones o elementos de control adicionales. Los prensaestopas para cables 2× PG-21 y 1× PG-11 permiten la entrada de cables solares y una posible ampliación del cableado.

Protecciones eléctricas

La protección contra el contacto indirecto es responsabilidad del interruptor diferencial Tipo A con parámetros de 25A / 300mA / 2P. La conformidad con la norma STN EN 61008-1 confirma el cumplimiento de los requisitos para dispositivos RCD utilizados en circuitos con posibilidad de corrientes pulsantes.

El interruptor magnetotérmico Tipo S B20A (característica B, contactos de retardo) protege los cables contra sobrecargas y cortocircuitos. La capacidad de corte de 10 kA garantiza la interrupción segura incluso de corrientes de cortocircuito intensas.

Ambos interruptores cuentan con certificaciones VDE y homologaciones EFS/EFC/CD, certificados de calidad emitidos por institutos de investigación europeos.

Protección contra sobretensiones

Dos módulos de protectores contra sobretensiones de clase T1+T2 proporcionan una protección de dos etapas:

• T1 (clase I) - corriente de impacto In = 20 kA, capacidad de absorción de energía para impactos directos de rayos,
• T2 (clase II) - corriente máxima Imax = 50 kA, protección contra sobretensiones de conmutación y atmosféricas indirectas.

El nivel de tensión de protección Up es ≤1,8 kV. La tensión máxima de funcionamiento Uc = 275V AC.

Cableado y certificaciones

Las conexiones internas se realizan con conductores flexibles H07V-K de alta calidad, conductores de un solo hilo con aislamiento de PVC resistentes a temperaturas de hasta +70°C: cable de control negro H07V-K 6 mm², cable de control azul H07V-K 6 mm² y cable amarillo-verde H07V-K 16 mm² para la conexión de protección.

El fabricante declara la conformidad con la directiva RoHS (2011/65/EU), la norma CEI 23-48 y el certificado CE para el producto completo. La caja cumple con los requisitos de la norma IEC 61439 relativa a conjuntos de aparamenta modular.
