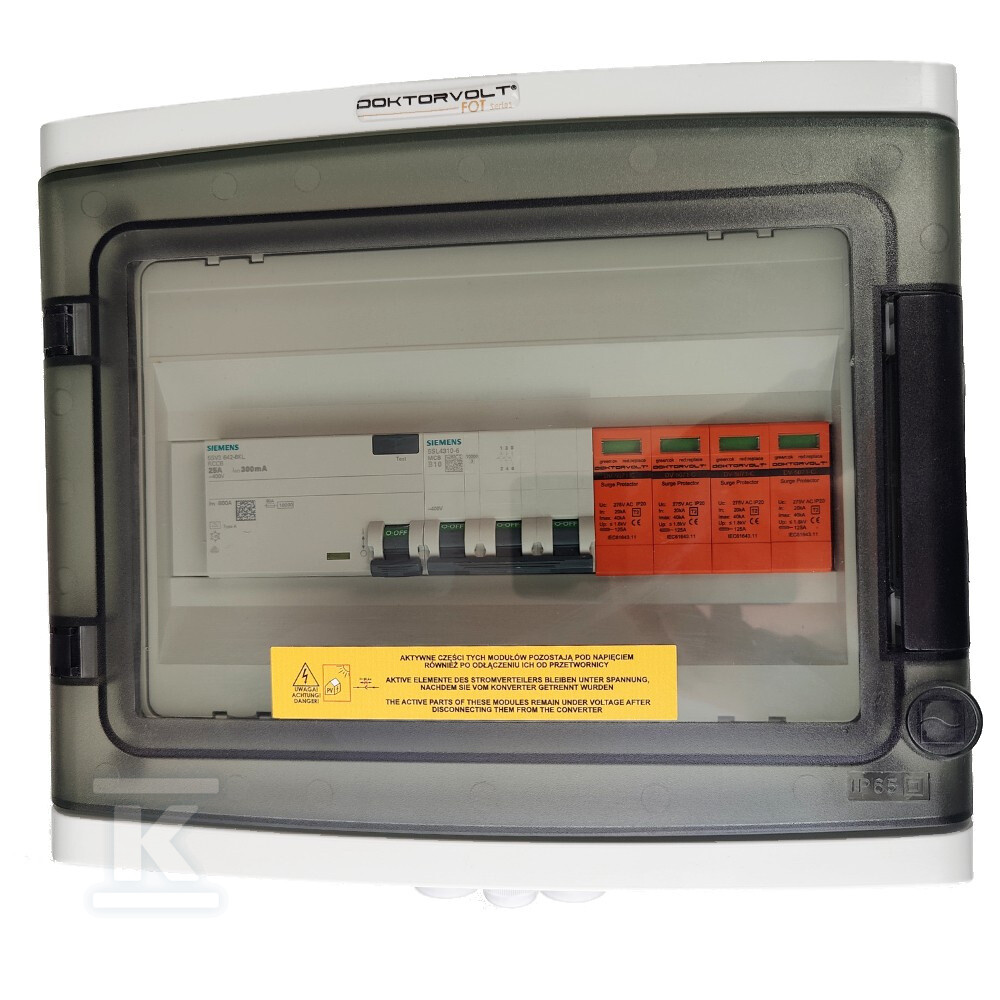

Cuadro eléctrico PV AC SIEMENS 3F B10A 25A 300mA T2 0737 DV-0737-FOT

Solución completa para instalaciones trifásicas

El cuadro fotovoltaico DV-0737-FOT es un dispositivo totalmente cableado diseñado para sistemas PV trifásicos. En una sola carcasa encontrará todos los componentes de protección necesarios: basta con conectar los cables y poner en marcha la instalación.

La protección contra fugas de corriente es responsabilidad del interruptor diferencial SIEMENS RCCB 25A 4P 300mA Tipo A. Este va acompañado de un interruptor magnetotérmico SIEMENS B10A 3P con una capacidad de ruptura de 10kA. Ambos elementos son de fábrica SIEMENS.

Carcasa resistente a la intemperie

El grado de protección IP65 garantiza la estanqueidad al polvo y la resistencia a los chorros de agua. La carcasa fabricada en tecnopolímero mantiene sus propiedades mecánicas durante un largo periodo de uso en el exterior del edificio.

La puerta está fabricada en policarbonato, la junta de caucho EPDM y los tornillos de acero inoxidable. El color de la carcasa es gris RAL 7035.

Las dimensiones de la carcasa son 290 × 260 × 140 mm (el ancho aumenta hasta 295 mm tras el montaje de los prensaestopas). Se han previsto dos prensaestopas PG-21 y uno PG-11. La carcasa admite 12 módulos dispuestos en una sola fila, lo suficiente para la expansión del sistema o la adición de nuevos circuitos.

Protección contra sobretensiones en el lado AC

La protección contra sobretensiones de la red la proporciona el protector de sobretensiones Doktorvolt clase T2. El dispositivo funciona con una tensión máxima de 275V AC y su nivel de protección es de ≤1,8 kV. La corriente nominal de 20 kA y la de pico de 40 kA definen la capacidad de absorción de energía de sobretensión del dispositivo.

Calidad confirmada por certificaciones

El fabricante, la empresa Doktorvolt, opera bajo el control de un sistema de gestión de calidad certificado por TÜV SÜD ISO 9001:2015. La construcción cumple con los requisitos de la norma IEC 61439.

El kit incluye conectores solares DC seleccionados de fábrica (juego de conectores hembra y macho); su uso elimina el riesgo de incendio de la instalación derivado del uso de conectores de diferentes fabricantes con parámetros de contacto incompatibles.
