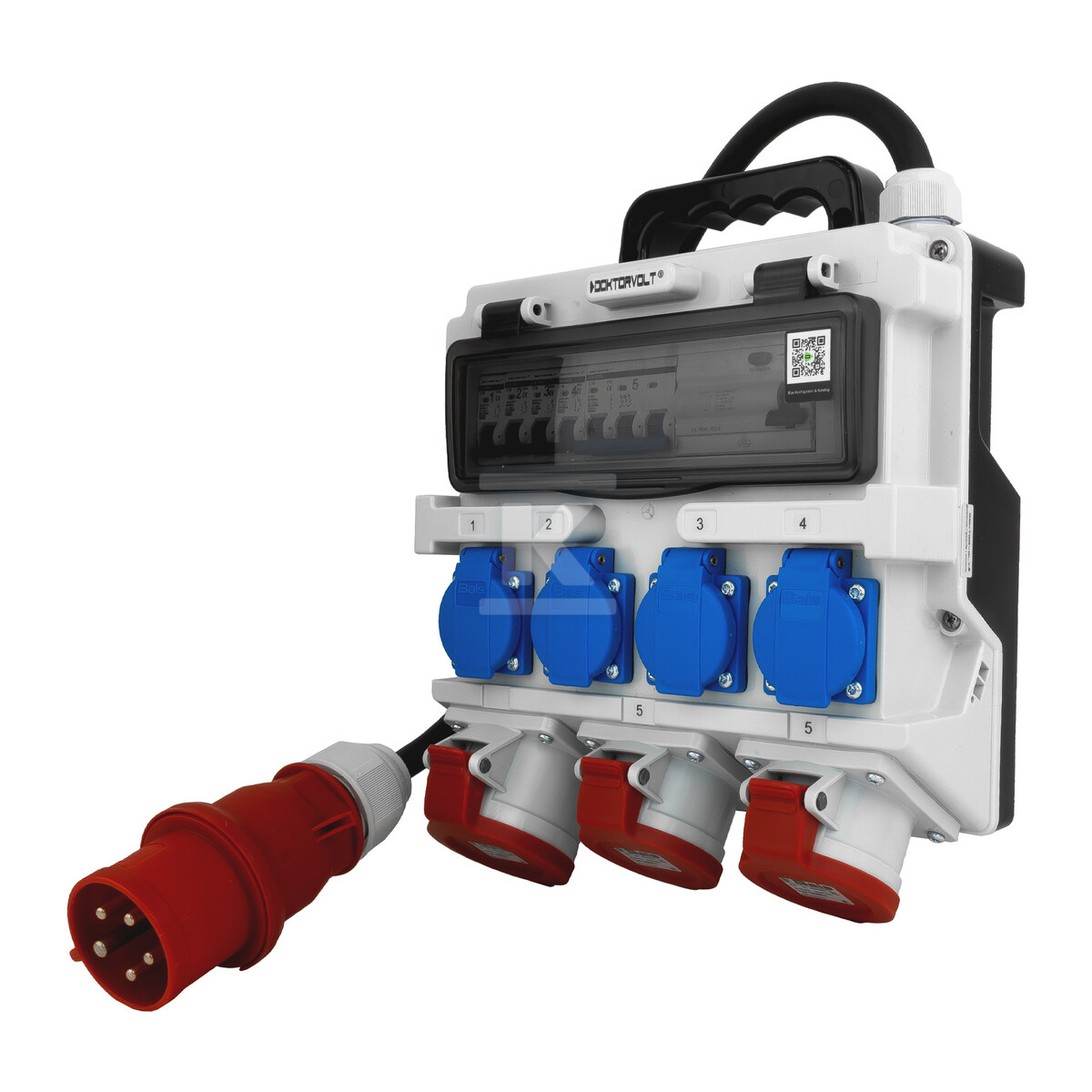

Cuadro eléctrico de construcción 2x16A 32A CEE 4x230V distribuidor con soporte y cable con enchufe 32A CEE Doktorvolt DV-1437-F

Cuadro de distribución móvil para obras exigentes

El cuadro de distribución para construcción DV-1437-F de la serie TR es un dispositivo completamente equipado para la distribución de energía eléctrica en obras, almacenes y talleres. A diferencia de los cuadros monofásicos simples, este modelo ofrece una alimentación trifásica completa, tanto para receptores estándar (230V) como para equipos de potencia (400V). La carcasa de plástico de alta calidad garantiza la resistencia a impactos mecánicos, y el grado de protección IP44 permite trabajar en condiciones exteriores sin necesidad de una cubierta adicional contra la lluvia o el polvo.

Carcasa y movilidad

Su diseño compacto con dimensiones de 310 × 275 × 120 mm (sin enchufes) permite transportarlo con una sola mano gracias al asa montada en la parte superior de la carcasa. La placa frontal es gris y la trasera es negra. El material de la carcasa es resistente a la radiación UV, lo que significa que no se agrietará ni se deformará tras meses de exposición al sol, un problema típico de los cuadros de construcción más económicos.

La ventana de inspección con una anchura de 12 módulos permite un acceso libre a los dispositivos de protección sin necesidad de desmontar todo el cuadro. Esto es fundamental al modernizar la instalación o sustituir un interruptor dañado: el instalador abre la tapa y tiene acceso inmediato a todos los elementos.

Conjunto de enchufes y capacidades de conexión

El cuadro está equipado con siete enchufes que cubren la mayoría de las necesidades en una obra típica:

• 4 enchufes monofásicos (1P + N + PE) de 16A / 230V - cada uno con toma de tierra, lo que permite conectar herramientas eléctricas estándar e iluminación de trabajo;

• 2 enchufes trifásicos CEE (3P + N + PE) de 16A / 400V - para alimentar máquinas portátiles que requieren tres fases;

• 1 enchufe trifásico CEE (3P + N + PE) de 32A / 400V - dedicado a equipos de alto consumo de potencia.

Se complementa con un cable de conexión H07RN-F (5 × 4 mm²) de 1 metro de longitud, terminado con un enchufe CEE 3P + N + PE / 32A / 400V. Este cable cumple con las normas para cables de uso industrial: es flexible, resistente a la abrasión y a los agentes atmosféricos.

Protecciones, cableado interno y certificaciones

El modelo DV-1437-F está equipado con una gama completa de dispositivos de protección de la marca Doktorvolt:

Función	Elemento	Parámetros
Protección contra electrocución	Interruptor diferencial	40A / 30mA, tipo A
Protección de circuitos monofásicos	Interruptor magnetotérmico (×4)	C16 / 1P / 6 kA
Protección de circuito de potencia	Interruptor magnetotérmico	C16 / 3P / 6 kA

El interruptor diferencial tipo A reacciona ante corrientes de fuga tanto sinusoidales (AC) como pulsantes (DC), lo cual es importante para las fuentes de alimentación conmutadas modernas. La curva C de los interruptores magnetotérmicos les permite soportar de forma segura sobrecargas transitorias de arranque de motores eléctricos sin disparos innecesarios.

La corriente de cortocircuito nominal es ≤ 6 kA y la temperatura de funcionamiento se sitúa en el rango de -25°C a +50°C, por lo que el cuadro funcionará tanto en otoños gélidos como en el calor del verano.

El interior del cuadro está cableado de fábrica con cables H07V-K:

• conductor amarillo-verde (protección) - 2,5/4 mm²
• conductor azul (neutro) - 2,5/4 mm²
• conductor negro (fase) - 2,5/4 mm²

Estas secciones son adecuadas para la capacidad de carga continua con una corriente nominal de 32A. El instalador no necesita adaptar los cables ni realizar conexiones internas: el cuadro está listo para funcionar directamente tras la conexión de la alimentación.<
