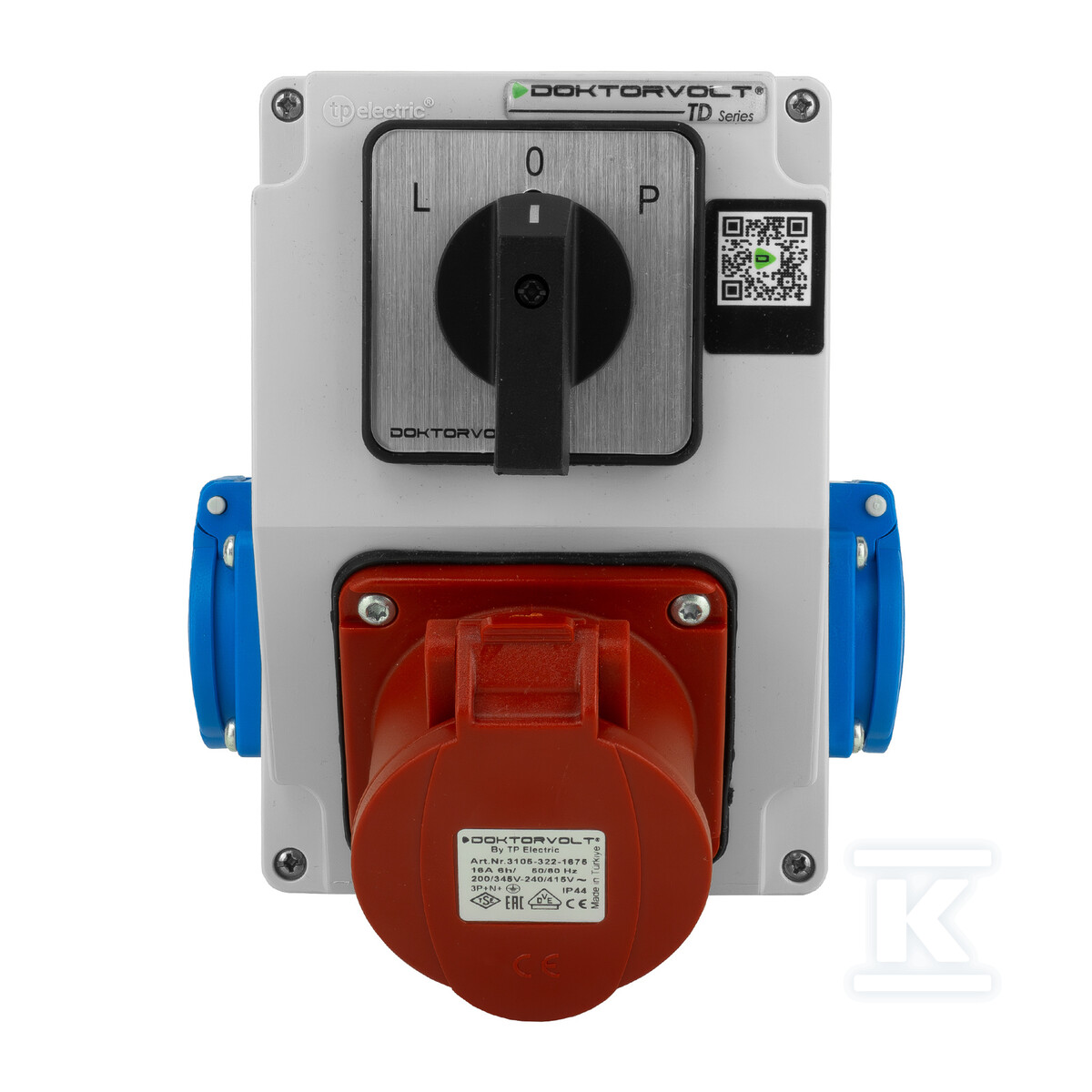

Cuadro eléctrico de obra 16A 2x230V caja de distribución IP44, con interruptor rotativo L-0-P y tomas Doktorvolt DV-5244-D

Propósito y capacidades del cuadro eléctrico

El cuadro eléctrico de construcción DV-5244-D es un dispositivo de distribución completo diseñado para instalaciones temporales en obras, almacenes y talleres. La alimentación de 230 V / 400 V con una frecuencia de 50 Hz y una corriente nominal de 16 A permite la conexión de una amplia gama de herramientas eléctricas y máquinas portátiles.

El elemento más importante del equipamiento es el interruptor de rotación L-0-P (Izquierda-Cero-Derecha) marcado como DV-0263. Este interruptor de tres posiciones permite controlar manualmente el sentido de giro del motor trifásico conectado (hacia la izquierda o hacia la derecha) sin necesidad de cambiar los cables. La posición cero interrumpe el circuito, lo que permite detener la máquina de forma segura antes de un eventual cambio de dirección.

Equipamiento de tomas y cableado

El dispositivo está equipado con dos tomas monofásicas Schuko (1P+N+PE, 16 A, 230 V) y una toma trifásica CEE (3P+N+PE, 16 A, 400 V), ambas fabricadas por Doktorvolt. La toma Schuko es el estándar utilizado en Polonia y la mayoría de los países europeos; la toma CEE es ideal para la conexión de receptores industriales más pesados que requieren tres fases.

El cableado se ha realizado con conductores H07V-K de sección 2,5 mm²:

• conductores de fase - color negro,
• neutro - azul,
• protección - amarillo-verde.

Este esquema de colores conforme a la norma elimina errores durante la conexión y acelera el diagnóstico de la instalación.

Carcasa, condiciones de trabajo e instalación

La carcasa de plástico en color gris proporciona un grado de protección IP44, lo que significa protección contra objetos sólidos de diámetro superior a 1 mm y contra salpicaduras de agua desde cualquier dirección. El dispositivo también es resistente a la radiación UV, por lo que no se degrada bajo la exposición prolongada al sol.

El rango de temperatura de funcionamiento es de -25 °C a +50 °C. La construcción es estacionaria, diseñada para montarse en una pared u otra superficie fija mediante los tacos de montaje incluidos.

El cuadro eléctrico se entrega totalmente cableado y ensamblado de fábrica. El kit incluye un prensaestopas de goma PG16 y tacos de montaje. Sus dimensiones compactas de 170 × 118 × 110 mm permiten el montaje incluso en cuadros temporales estrechos o directamente junto al puesto de trabajo. Basta con conectar el cable de alimentación a los terminales: el dispositivo está listo para funcionar inmediatamente después de su montaje.

Certificaciones y fabricante

El fabricante declara la conformidad con la norma IEC 61439 relativa a cuadros eléctricos de fuerza ensamblados en fábrica y cuenta con certificaciones CE. El sistema de gestión de calidad de producción está confirmado por el certificado TÜV SÜD ISO 9001:2015. Los productos de la marca Doktorvolt se someten a pruebas rutinarias para garantizar la máxima calidad.

Doktorvolt es una empresa polaca fundada en 2013 con sede en Malichów (voivodato de Opole), especializada en la fabricación de cuadros eléctricos de construcción destinados al mercado nacional y de exportación.
