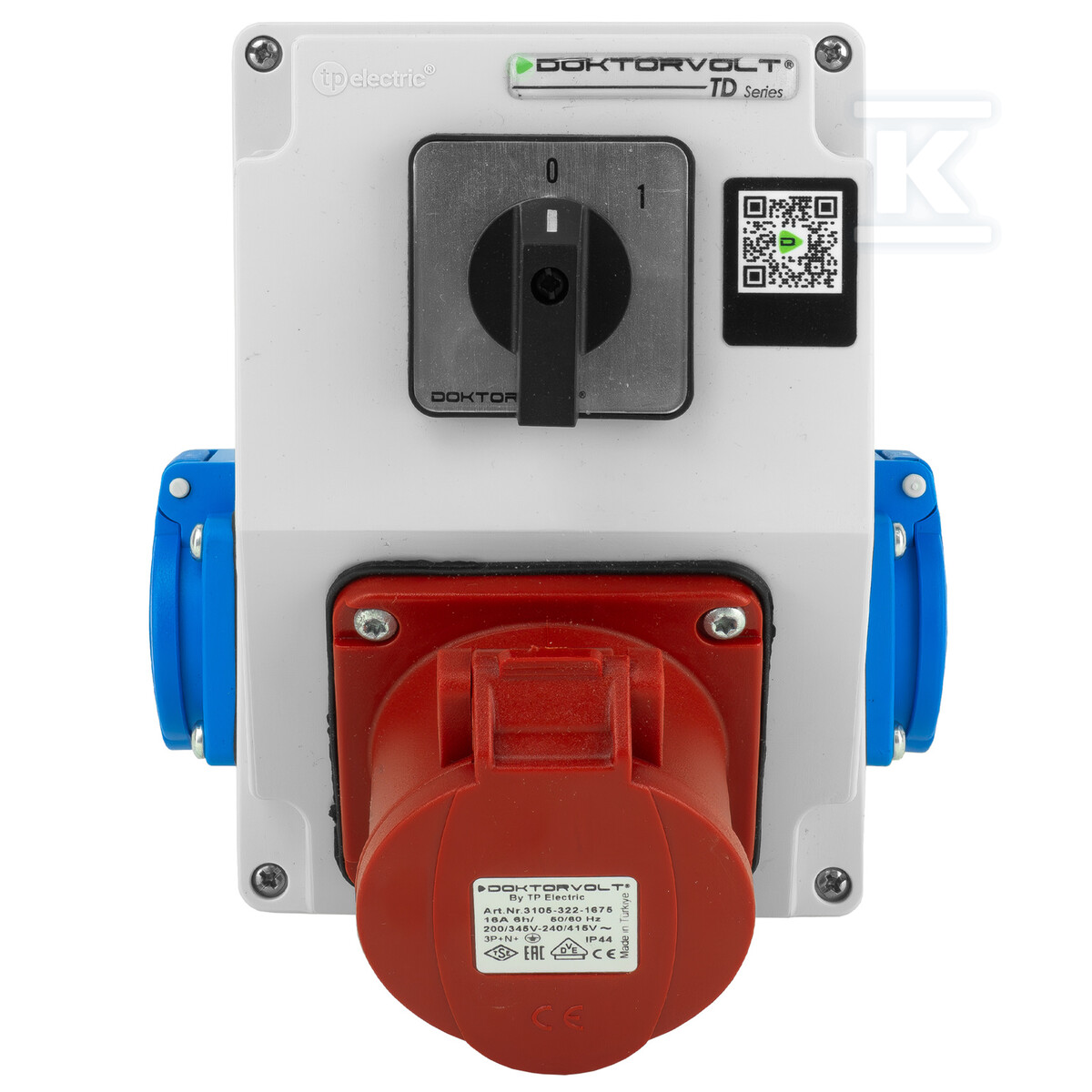

Cuadro eléctrico de obra 16A 2x230V con disyuntor IP44, con interruptor de palanca 0-1 y tomas Doktorvolt DV-5220-D

Alimentación universal en la obra y en el taller

El cuadro de distribución DV-5220-D es un dispositivo de distribución completamente cableado diseñado para instalaciones eléctricas temporales: en obras, naves industriales, servicios de montaje e industria. El cuadro está equipado con un interruptor de leva DV-0317 marcado simbólicamente como 0-1, que permite el encendido y apagado manual de circuitos tanto monofásicos (230 V) como trifásicos (400 V). Gracias a esto, el cuadro es ideal para la conexión de herramientas eléctricas, grupos de soldadura, compresores y motores eléctricos, sin necesidad de aparatos de control adicionales.

La carcasa fabricada en plástico en color gris proporciona resistencia mecánica con un peso relativamente bajo. Las dimensiones de 170 × 118 × 110 mm permiten un montaje de pared cómodo en lugares con espacio limitado. El fabricante ha cuidado la resistencia a las condiciones atmosféricas: el dispositivo funciona en un rango de temperaturas de -25 °C a +50 °C y es resistente a la radiación UV, lo cual es importante ante la exposición prolongada al aire libre.

Equipamiento de tomas y cableado

En el cuadro se han instalado tres tomas:

• 2 × toma monofásica Schuko (1P + N + PE) - 16 A / 230 V, para herramientas eléctricas y electrodomésticos de uso común;
• 1 × toma industrial CEE trifásica (3P + N + PE) - 16 A / 400 V conforme a la norma VDE, para maquinaria industrial.

El cableado se ha realizado con conductores H07V-K 2,5 mm² de fabricación Bitner: conductor de protección en color amarillo-verde, neutro en azul y fases en negro. La sección de 2,5 mm² con una carga de 16 A garantiza un funcionamiento seguro sin sobrecalentamiento de los cables.

Protección IP44 y condiciones de trabajo

El grado de protección IP44 significa la estanqueidad de la carcasa contra cuerpos sólidos superiores a 1 mm y contra salpicaduras de agua desde cualquier dirección. En la práctica, esto permite el uso del cuadro bajo lluvia ligera, en salas con polvo y en obras abiertas sin protección adicional. La construcción es estacionaria, diseñada para un montaje permanente en una pared o estructura temporal.

Certificaciones y contenido de la entrega

El producto cumple con la norma IEC 61439 que confirma los requisitos para cuadros de distribución ensamblados en fábrica. El fabricante posee el sistema de gestión de calidad certificado TÜV SÜD ISO 9001:2015, y cada dispositivo se somete a pruebas individuales antes del envío. El kit incluye tacos de montaje y un prensaestopas de goma PG16 para la entrada de los cables de alimentación; la instalación solo requiere el montaje en la superficie y la conexión de la línea de alimentación.
