Limitador de sobretensiones ESPPV V T12 12,5/1000 Y 20121003080

Protección fotovoltaica contra rayos - limitador de sobretensiones monobloque

Los limitadores de sobretensiones de la serie ESPPV V T12 están diseñados para proteger las instalaciones fotovoltaicas de los efectos de impactos directos e indirectos de rayos. Son ideales para situaciones en las que el edificio está equipado con un LPS (sistema de protección contra rayos), pero no se han respetado las distancias de separación de los paneles PV, por lo que el riesgo de un arco eléctrico hacia los módulos es real.

El dispositivo funciona en un sistema de red IT, que es el estándar en fotovoltaica: las cadenas (strings) de paneles no están conectadas a tierra en el lado negativo, sino que se conectan al inversor en una configuración unipolar. Esto los diferencia de las instalaciones AC típicas y requiere un limitador DC dedicado.

Construcción monobloque y señalización de estado

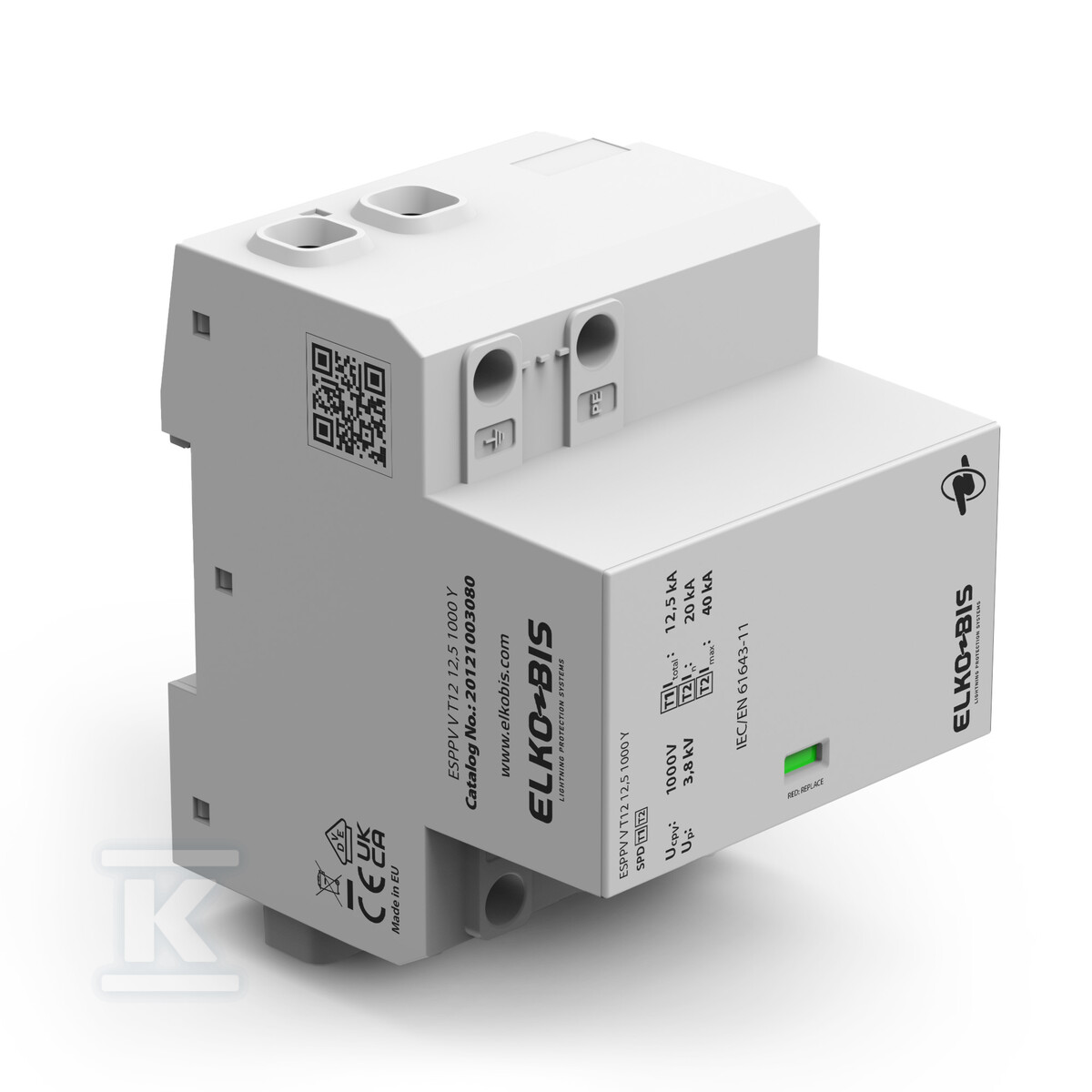

El ESPPV V T12 se ha fabricado como un monobloque: todos los elementos de protección están integrados en una sola carcasa, sin módulos reemplazables. Esta solución aumenta la resistencia mecánica del dispositivo y elimina el riesgo de montar incorrectamente las piezas durante el mantenimiento.

En la parte frontal de la carcasa se encuentra un indicador óptico que señala el estado actual del equipo:

• Verde - dispositivo operativo, protección activa,
• Rojo - es necesario reemplazar el módulo (el dispositivo se ha activado y ya no proporciona protección completa).

Gracias a esto, el estado del limitador puede evaluarse a simple vista, sin necesidad de desmontar la instalación o utilizar herramientas de medición.

Parámetros de protección y capacidad de absorción de energía

El dispositivo se clasifica como Tipo 1+2, lo que significa que tiene la capacidad de trabajar con corrientes de impacto generadas tanto por un impacto directo de rayo en el edificio (10/350 µs), como por sobretensiones inducidas indirectas (8/20 µs). Estos parámetros son, respectivamente:

• Corriente de impacto Iimp (10/350): 12,5 kA,
• Corriente nominal In (8/20): 20 kA,
• Energía específica W/R: 39,1 kJ/Ω.

Esta combinación le permite gestionar tanto los impulsos de cortocircuito por rayo en un impacto directo en el LPS, como las múltiples sobretensiones atmosféricas procedentes de descargas cercanas.

Tanto los polos DC+ y DC- como el aislamiento entre los polos y la tierra están protegidos a un nivel de 3,8 kV, lo cual es crucial cuando las tensiones de trabajo de los strings alcanzan cientos de voltios. La tensión máxima de funcionamiento continua DC es de 1050 V. Al realizar la selección, el instalador debe verificar la condición UCPV ≥ 1,2 × UOC STC; es decir, la tensión continua debe ser al menos un 20% superior a la tensión en vacío medida en las condiciones de prueba estándar de los paneles.

Montaje en carril DIN y compatibilidad eléctrica

El limitador ocupa 4 módulos en el carril TH-35 mm (ancho de instalación 72 mm). La instalación es posible en dos posiciones de montaje en el carril, lo que facilita la adaptación a los cuadros eléctricos existentes, incluso con sistemas de cableado estrechos.

En cuanto a la conexión de cables, el dispositivo admite:

• Cables rígidos y multifilares de hasta 50 mm²,
• Cables flexibles de hasta 35 mm².

El grado de protección de la carcasa es IP20, pero el fabricante permite su uso en exteriores, lo cual es importante para el montaje directamente junto al inversor o al cuadro fotovoltaico en la fachada. En tales casos, es fundamental proporcionar una carcasa adicional con una clase IP superior o colocar el dispositivo en un armario exterior.

La ausencia de un contacto para señalización remota significa que el control del estado del equipo se realiza exclusivamente mediante el indicador óptico; el instal
