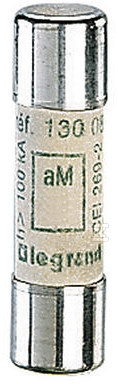

Cartucho fusible cilíndrico AM 1 A 10,3 x 38 HPC 013001

Fusible cilíndrico para la protección de motores

El fusible cilíndrico AM 1 A con dimensiones de 10,3 x 38 mm es un componente profesional de protección eléctrica diseñado principalmente para la protección de circuitos con motores eléctricos. El producto pertenece a la categoría aM (protección contra cortocircuitos de motores) según la norma IEC 60269, lo que lo convierte en una solución ideal para aplicaciones industriales y de automatización.

Construcción y parámetros técnicos

El fusible está fabricado como un elemento fusible cerámico ACR (Alta Capacità di Rottura - alta capacidad de ruptura), lo que garantiza la extinción eficaz del arco eléctrico durante la interrupción de corrientes de cortocircuito. Su diseño compacto con un diámetro de 10,3 mm y una longitud de 38 mm permite su montaje en portafusibles estándar de este tipo.

El dispositivo funciona con una tensión nominal de 500 Vac y una corriente nominal de 1 A, proporcionando al mismo tiempo una capacidad de corte muy alta de 100 kA. Este parámetro garantiza la interrupción segura incluso de corrientes de cortocircuito muy elevadas, protegiendo la instalación de daños.

Aplicación y compatibilidad

El fusible tipo aM ha sido diseñado específicamente para la protección de motores eléctricos, donde es necesario distinguir entre la corriente de arranque y la corriente de cortocircuito. A diferencia de los fusibles tipo gG, los fusibles aM permiten el flujo libre de las corrientes de arranque del motor durante un tiempo determinado, interrumpiendo instantáneamente el circuito en caso de cortocircuito.

El producto es compatible con frecuencias de alimentación en el rango de 42-62 Hz, lo que permite su uso tanto en sistemas europeos (50 Hz) como en otras regiones. Gracias a su carácter universal de tensión AC/DC, el fusible es eficaz en diversas aplicaciones industriales.

Condiciones de trabajo y entorno

El fusible mantiene su funcionalidad completa en una temperatura de trabajo de -25°C a +40°C, lo que permite su uso tanto en salas refrigeradas como en entornos con temperaturas elevadas. Para un almacenamiento prolongado, el producto soporta temperaturas de -40°C a +70°C.

La pérdida de potencia a la corriente nominal es de solo 0,45 W, lo que minimiza la carga térmica adicional en la instalación. El dispositivo no dispone de un indicador de actuación externo (sin indicador), lo cual es típico en aplicaciones industriales donde el estado se controla mediante la medición de la resistencia u otros métodos de diagnóstico.

Conformidad y normas

El fusible cumple con los requisitos de la norma europea EN 60269-1, confirmando su conformidad con los más altos estándares de seguridad eléctrica. El producto forma parte de la oferta de LEGRAND, líder mundial en soluciones de instalaciones eléctricas, lo que garantiza la máxima calidad de fabricación y fiabilidad de funcionamiento.

Gracias a la certificación IMQ y la conformidad con el esquema CB IEC, el dispositivo puede utilizarse en todas las aplicaciones que requieran los más altos estándares de seguridad en instalaciones eléctricas.
