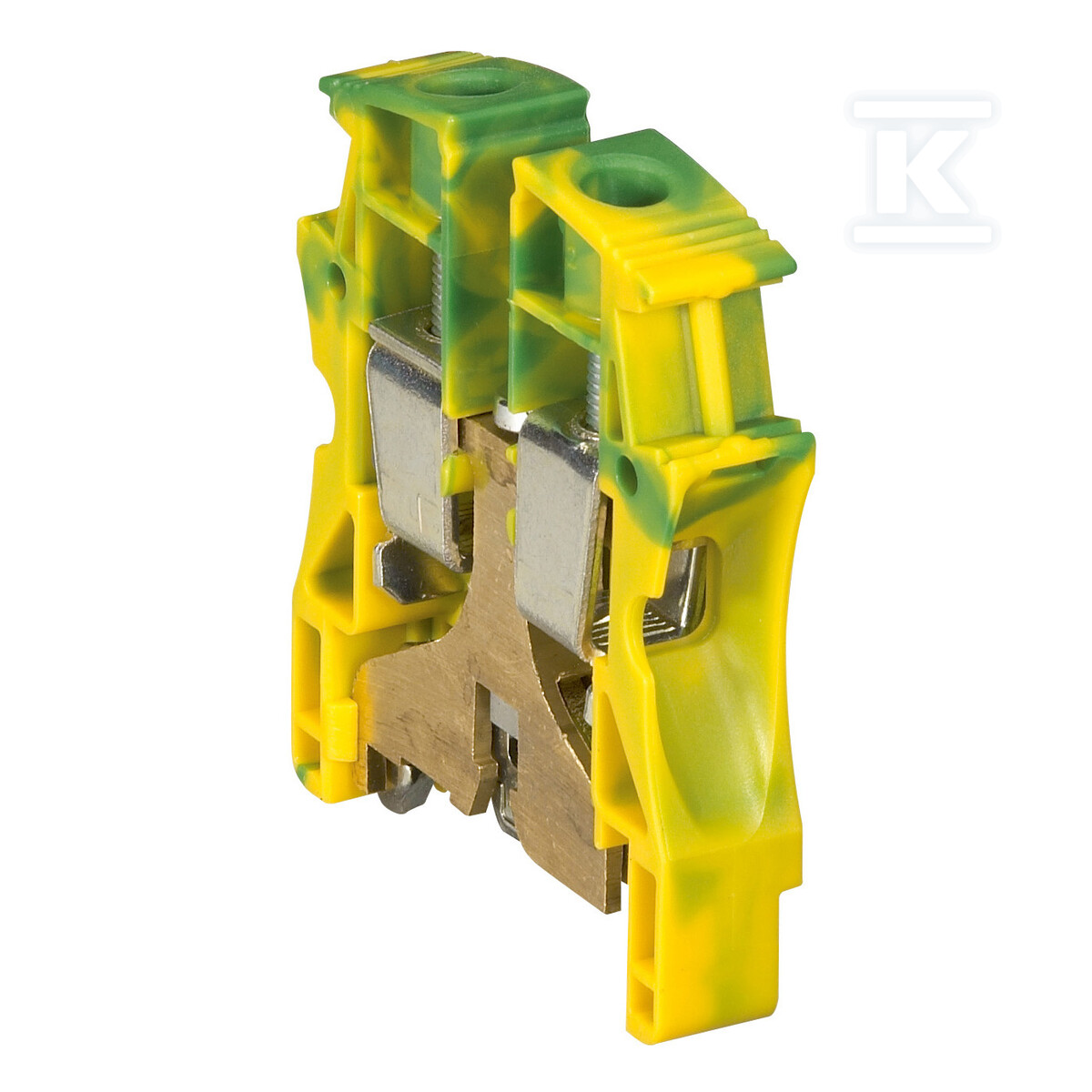

Terminal Viking 1 sección 35 mm2 PE 037175

Conector para conductor de protección PE con conexión atornillada

El conector Viking 3 de la marca Legrand es un componente profesional para instalaciones eléctricas, diseñado específicamente para la conexión de conductores de protección PE. El producto garantiza una continuidad segura y fiable del circuito de protección entre dos conductores, tanto monohilo como multifilar.

Construcción y materiales

La carcasa aislante está fabricada con plástico termoplástico de clase V2 según UL94, lo que garantiza una resistencia adecuada a altas temperaturas y autoextinción en caso de inflamación. Las dimensiones del dispositivo son de solo 15×63×54,5 mm, lo que lo convierte en una solución compacta incluso en cuadros eléctricos estrechos.

Una característica constructiva especial es la base metálica, que permite utilizar el riel de montaje como un conductor de protección adicional. La forma ergonómica de la entrada de cables facilita significativamente su inserción durante el montaje.

Parámetros de funcionamiento y compatibilidad

El dispositivo funciona con una corriente nominal de 125A y una tensión de hasta 800V, lo que permite su aplicación en la mayoría de las instalaciones de baja tensión. El rango de temperatura de funcionamiento es de -5°C a +40°C, asegurando un funcionamiento estable en las condiciones típicas de los cuadros eléctricos.

Secciones de los conductores conectados:

• Monohilo: 2,5-50 mm²
• Multifilar sin terminal: 2,5-50 mm²
• Multifilar con terminal de puntera: 4-35 mm²

El montaje se realiza en un riel estándar DIN TH-35mm, y el producto cuenta con certificación de construcción antiexplosiva Ex-e.

Aplicación y funcionalidad

El conector pertenece a la familia Viking 3, un sistema de bloques de terminales modulares que permite crear configuraciones multicanal. Cada bloque tiene 1 nivel y 2 posiciones de conexión (1 entrada + 1 salida), lo que permite una continuidad sencilla del circuito.

El sistema está equipado con 2 zonas para peines equipotenciales para inserción automática, y un elemento de fijación especial mantiene los bloques entre sí, facilitando la manipulación y asegurando una alineación perfecta en el riel.

El color verde-amarillo identifica el producto como un elemento dedicado a los circuitos de protección PE; esta coloración es el estándar de la industria para este tipo de conexiones eléctricas.
