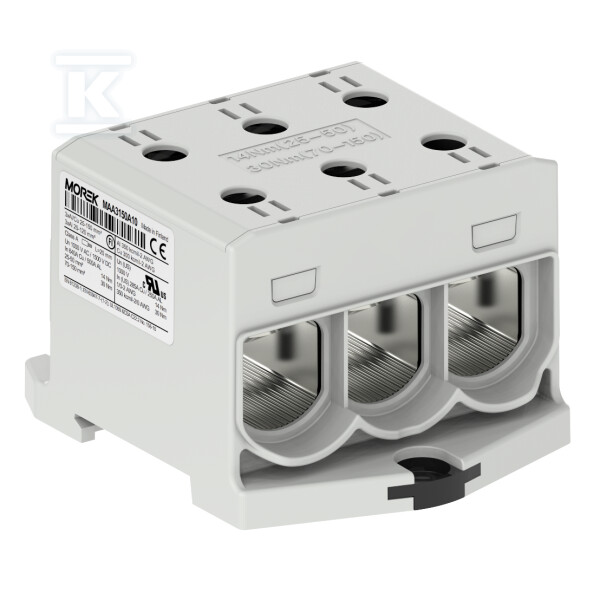

Conector OTL150-3 gris 3xAl/Cu 25-150mm² 1000V AC/1500V DC, borne universal MAA3150A10
Solución universal para instalaciones eléctricas
El conector OTL150-3 permite la conexión segura de conductores de aluminio y cobre con secciones transversales de 25 a 150 mm² sin necesidad de utilizar adaptadores adicionales o terminales bimetálicos.
Construcción y materiales que garantizan la máxima seguridad
La carcasa del conector está fabricada con termoplástico de la más alta clase de inflamabilidad V0 según las normas UL94, lo que garantiza las propiedades autoextinguibles del material en caso de incendio. Su diseño de tres niveles contiene 6 terminales por nivel, lo que permite una distribución flexible de la potencia en instalaciones industriales y energéticas.
El mecanismo de montaje ClickSet™ permite un fijado instantáneo en el riel DIN TH-35 mm, acelerando significativamente el proceso de instalación. Alternativamente, también es posible el montaje mediante tornillos para una mayor flexibilidad de aplicaciones.
Parámetros eléctricos
El modelo OTL150-3 se caracteriza por unos parámetros eléctricos impresionantes: tensión nominal de hasta 1000V AC y 1500V DC y corriente nominal In = 640A.
El rango de temperaturas de funcionamiento de -25°C a +80°C garantiza la fiabilidad en condiciones ambientales extremas. Los niveles internos están puenteados de fábrica, lo que elimina la necesidad de conexiones adicionales entre niveles.
Versatilidad de conexiones Al/Cu sin compromisos de calidad
La característica clave de este conector es su sistema universal de conexiones por tornillo, que admite diversos tipos de conductores:
- Conductores sólidos (monohilo) sin terminal de punta: 25-120 mm²
- Conductores flexibles (multifilar) con terminal de punta: 25-120 mm²
- Conductores multifilares: 25-150 mm²
Gracias a la tecnología especial de galvanizado de aluminio, la pasta de contacto se aplica de fábrica, lo que significa que está listo para su uso inmediatamente después de sacarlo del embalaje.
Conformidad internacional y certificados de calidad
El conector cumple con los requisitos de las normas europeas EN 60947 y EN 61238, contando con certificados internacionales que confirman la más alta calidad de fabricación. La clase de cortocircuito A obtenida significa la posibilidad de utilizarlo como terminales de alimentación principales en instalaciones expuestas a sobrecargas de corriente y cortocircuitos.
El grado de protección IP20 proporciona protección básica contra el contacto con partes bajo tensión y contra el acceso de objetos sólidos mayores de 12mm.
