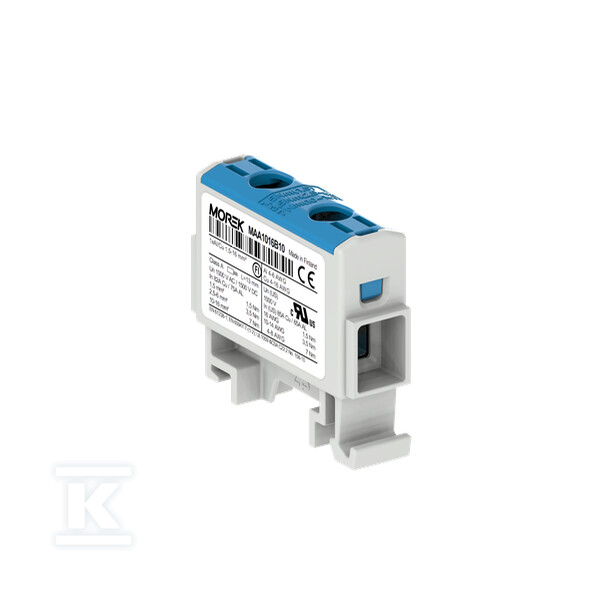

Conector OTL16 azul 1xAl/Cu 1,5-16mm² 1000V AC/1500V DC, borne universal MAA1016B10

Solución universal para instalaciones Al/Cu

La borna de barra OTL16 es un componente profesional diseñado para la conexión segura y fiable de conductores de aluminio y cobre en una amplia gama de aplicaciones. Permite la conexión directa de diferentes tipos de conductores sin necesidad de utilizar adaptadores adicionales o terminales bimetálicos.

Construcción y materiales

El cuerpo está fabricado en termoplástico con clase de inflamabilidad V0 según la norma UL94, lo que garantiza la máxima seguridad operativa en condiciones industriales. El aislamiento termoplástico asegura resistencia mecánica y química, mientras que la pasta de contacto especial aplicada de fábrica elimina el riesgo de errores de montaje y acelera el proceso de instalación.

El mecanismo de montaje permite una fijación rápida sobre riel DIN TH-35 mm o, alternativamente, mediante tornillos, lo que aumenta la flexibilidad de aplicación en diferentes tipos de cuadros eléctricos.

Parámetros eléctricos y ambientales

El dispositivo opera con un voltaje nominal de hasta 1000V AC y 1500V DC, alcanzando una corriente nominal de 82A. El rango de temperatura de funcionamiento de -25°C a +80°C permite su uso en condiciones ambientales adversas. El grado de protección IP20 protege contra el contacto accidental con partes bajo tensión.

La sección transversal de los conductores conectables abarca desde 1,5mm² hasta 16mm² para todos los tipos de conductores: sólidos, flexibles sin terminales de manguito y multifilares.

Conformidad y certificaciones

La borna cumple con los requisitos de las normas europeas EN 60947 y EN 61238, confirmados por certificaciones internacionales UL 1059 y SGS FI. La clase de cortocircuito A obtenida indica su aptitud para utilizarse como bornas de alimentación principales en instalaciones expuestas a sobrecargas de corriente y cortocircuitos.

Aplicaciones prácticas

El producto encuentra un amplio uso en la industria energética, desde la distribución de potencia en cuadros eléctricos principales hasta instalaciones fotovoltaicas que requieren una alta fiabilidad en las conexiones. Sus dimensiones compactas (13,5 × 39,5 × 45 mm) permiten un empaquetado denso en cuadros eléctricos manteniendo la plena funcionalidad y seguridad operativa.
