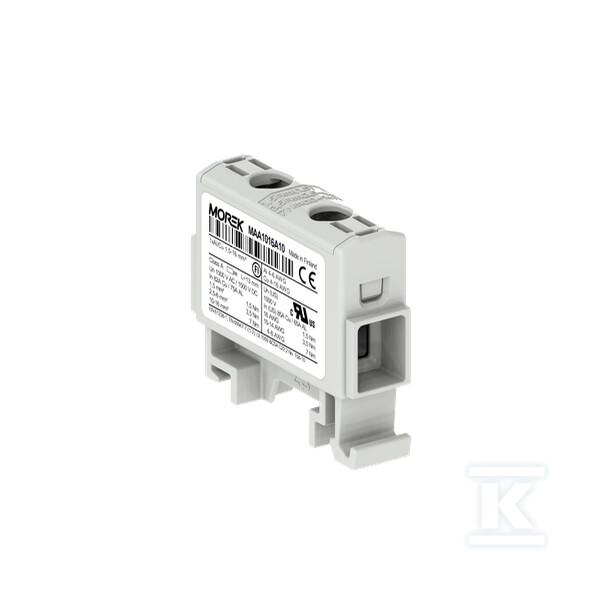

Conector OTL16 gris 1xAl/Cu 1,5-16mm² 1000V AC/1500V DC, borne universal MAA1016A10

Conexión universal Al/Cu sin compromisos

El conector OTL16 es una solución avanzada para instalaciones que requieren una conexión fiable de conductores de aluminio y cobre en un solo elemento. Gracias a su tecnología especial de galvanizado, permite la conexión directa de ambos tipos de conductores sin necesidad de utilizar adaptadores Cu/Al o terminales bimetálicos.

Una característica clave es la pasta de contacto aplicada de fábrica en las superficies de contacto, que protege el punto de conexión eléctrica contra la oxidación y la corrosión galvánica. Esto hace que el conector esté listo para su uso inmediatamente después de sacarlo del embalaje; el instalador no necesita preparar adicionalmente las superficies de contacto.

La carcasa aislante está fabricada en poliamida PA66 con clase de combustibilidad V0 según UL94, lo que garantiza la máxima seguridad operativa incluso en condiciones ambientales difíciles.

Parámetros de funcionamiento de clase industrial

El conector funciona con una tensión nominal de hasta 1000V AC / 1500V DC, lo que lo hace adecuado tanto para instalaciones de baja tensión como de media tensión. La corriente nominal es de 82A para conductores Cu y 75A para conductores Al, lo que proporciona una reserva suficiente para la mayoría de las aplicaciones de distribución.

El rango de temperatura de funcionamiento de -25°C a +80°C garantiza un funcionamiento estable en diversas condiciones ambientales, desde cámaras frigoríficas hasta instalaciones industriales de alta temperatura.

Seguridad y certificación

El producto ha obtenido la clase de resistencia a cortocircuitos A, lo que significa que puede utilizarse como terminales de alimentación principales en instalaciones expuestas a sobrecargas de corriente y cortocircuitos. Cada unidad se somete a rigurosas pruebas mecánicas y de carga según las normas IEC/EN 60947 e IEC/EN 61238-1:2003.

Las certificaciones incluyen las normas EN 61238-1, EN 60947-7-1 y UL 1059, confirmando la alta calidad de fabricación y el cumplimiento de los estándares internacionales para aplicaciones industriales.

Montaje y compatibilidad

El mecanismo de montaje permite un fijado rápido en riel DIN TH-35 mm; basta un solo clic para un montaje seguro. Alternativamente, es posible el montaje mediante tornillos sobre una superficie plana.

El conector admite una amplia gama de secciones: conductores monohilo de 1,5 a 16 mm², conductores multifilo sin terminal de punta de 1,5 a 10 mm², y conductores multiconductor de 1,5 a 16 mm². Los dos orificios de conexión en el mismo nivel permiten la distribución de potencia o la creación de derivaciones.

El par de apriete es de 1,5 Nm para secciones de 1,5-6 mm² y 7 Nm para secciones de 10-16 mm², lo que asegura una presión óptima manteniendo la integridad del conductor.

Aplicaciones profesionales

La versatilidad de este conector es ideal en el sector energético como elemento de distribución de potencia en cuadros eléctricos principales y auxiliares. En la industria, cumple la función de conexiones principales para máquinas y dispositivos que requieren una alta fiabilidad en las conexiones.

Las instalaciones fotovoltaicas se benefician de su capacidad de funcionamiento a alta tensión DC y su resistencia a las condiciones atmosféricas. En la construcción residencial, resuelve el problema de la diversidad de materiales de los conductores encontrados en las modernizaciones de instalaciones existentes.

Disponible en cinco versiones de color (gris estándar), permite la codificación de la función eléctrica según los estándares del sector: azul para la fase L, amarillo-verde para la protección PE.
