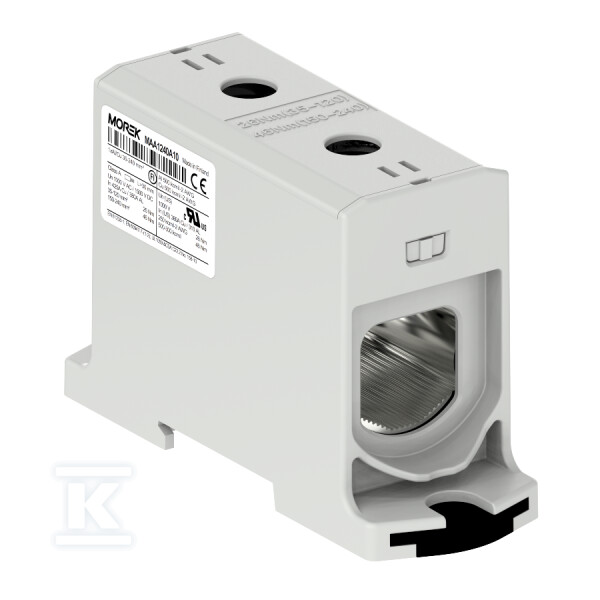

Conector OTL240 gris 1xAl/Cu 35-240mm² 1000V AC/1500V DC, terminal universal MAA1240A10

Solución universal para instalaciones Al/Cu

El conector de empalme OTL240 es un producto diseñado para profesionales que trabajan con instalaciones eléctricas donde se requiere una conexión segura y fiable de conductores de aluminio y cobre. Gracias a la tecnología especial de galvanizado, el producto permite la conexión directa de diferentes tipos de conductores sin necesidad de utilizar adaptadores Cu/Al adicionales o terminales bimetálicos especiales.

Construcción y materiales que garantizan la seguridad

La carcasa del conector de empalme está fabricada en plástico termoplástico de poliamida PA66, que se caracteriza por la clase de inflamabilidad V0 según la norma UL94.

La carcasa con dimensiones de 37 × 65 × 106 mm ha sido diseñada pensando en la optimización del espacio en los cuadros eléctricos. Las secciones internas están puenteadas de fábrica, lo que simplifica el proceso de instalación y minimiza el riesgo de errores de montaje.

Parámetros eléctricos y versatilidad de conexiones

El producto ofrece los siguientes parámetros eléctricos: tensión nominal 1000V AC/1500V DC y corriente nominal de 425A para conductores de cobre y 380A para conductores de aluminio. El rango de secciones de los conductores conectables es de 35 a 240 mm², lo que incluye tanto conductores monohilo como multihilo.

La característica clave que distingue al conector de empalme OTL240 es su capacidad para manejar todos los tipos de conductores de aluminio y cobre en un solo dispositivo.

El mecanismo de conexión por tornillo tipo hexagonal No.8 permite una fijación segura de conductores de diferentes secciones manteniendo los pares de apriete adecuados: 26 Nm para el rango de 35-120 mm² y 46 Nm para el rango de 150-240 mm².

Condiciones de trabajo y protección

El rango de temperaturas de funcionamiento de -25°C a +80°C hace que el producto sea adecuado tanto para cámaras frigoríficas como para entornos industriales calurosos. El grado de protección IP20 protege contra el contacto accidental con partes bajo tensión.

Conformidad internacional y certificados de calidad

El conector de empalme cumple con los requisitos de las normas europeas EN 60947-7-1 y EN 61238-1:2003, lo que confirma su idoneidad para aplicaciones energéticas profesionales.

Es especialmente relevante la clase de cortocircuito A obtenida tras superar las pruebas mecánicas y de carga de cortocircuito.

Montaje flexible

El mecanismo de montaje ClickSet™ permite una fijación rápida en el riel DIN estándar TH-35 mm o, alternativamente, mediante tornillos a la placa de montaje.

La versatilidad cromática (disponible en los colores: gris, azul, amarillo-verde, rojo y negro) facilita la identificación de las funciones de los distintos circuitos según el código de colores estándar utilizado en las instalaciones eléctricas.
