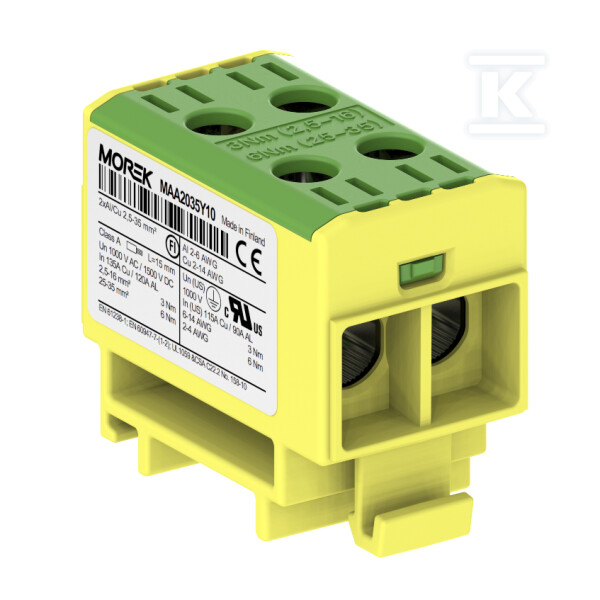

Conector OTL35-2 amarillo-verde 2xAl/Cu 2,5-35mm² 1000V AC/1500V DC, borne universal MAA2035Y10

Conexiones universales Al/Cu sin compromisos

El conector OTL35-2 es una solución profesional para instalaciones que requieren una conexión fiable de conductores de aluminio y cobre en un solo terminal. Gracias a la innovadora tecnología de galvanizado y a la pasta de contacto aplicada de fábrica, el dispositivo elimina la necesidad de utilizar adaptadores Cu/Al adicionales o terminales bimetálicos.

Construcción y materiales que garantizan la durabilidad

La carcasa aislante fabricada en poliamida PA66 se caracteriza por la clase de inflamabilidad UL94 V0, lo que garantiza la máxima seguridad operativa incluso en condiciones ambientales difíciles. El material está libre de halógenos, y la tecnología especial de galvanizado de aluminio asegura una conexión duradera entre diferentes metales sin riesgo de corrosión galvánica.

El conector admite conductores con secciones de 2,5 a 35 mm² en una configuración de dos hilos (2xAl/Cu), admitiendo tanto conductores rígidos como flexibles. Cuatro niveles de conexión permiten una configuración flexible de la instalación manteniendo dimensiones compactas: altura 40 mm, anchura 27 mm, profundidad 46 mm.

Parámetros de funcionamiento y seguridad eléctrica

El dispositivo funciona en un amplio rango de temperaturas desde -25°C hasta +80°C, manteniendo su funcionalidad completa en condiciones ambientales extremas. La tensión nominal es de 1000V AC y 1500V DC, lo que lo hace adecuado tanto para instalaciones de baja tensión como de media tensión.

La corriente nominal está adaptada al tipo de conductor: para conductores de cobre alcanza los 135A, mientras que para los de aluminio es de 120A, manteniendo la clase de cortocircuito A. El par de apriete visible en la tapa del conector es de 3 Nm para secciones de 2,5-16 mm² y de 6 Nm para el rango de 25-35 mm².

Conformidad y certificaciones internacionales

El conector cumple con los requisitos de las normas europeas EN 60947 y EN 61238, confirmados por las certificaciones UL 1059 y SGS FI. El grado de protección IP20 proporciona protección básica contra el contacto con partes bajo tensión y la entrada de objetos sólidos mayores de 12mm.

El mecanismo de montaje ClickSet™ permite una fijación rápida en riel DIN TH-35 mm o, alternativamente, mediante tornillos a la placa de montaje. Los niveles internos están puenteados de fábrica, lo que simplifica el proceso de instalación y minimiza el riesgo de errores de montaje.

Aplicaciones profesionales

Los conectores OTL se recomiendan para aplicaciones expuestas a sobrecargas de corriente y cortocircuitos gracias a los rigurosos ensayos de carga que confirman la clase de cortocircuito A. La disponibilidad en color amarillo-verde permite una fácil identificación como elemento de protección contra descargas eléctricas según los estándares de instalación.
