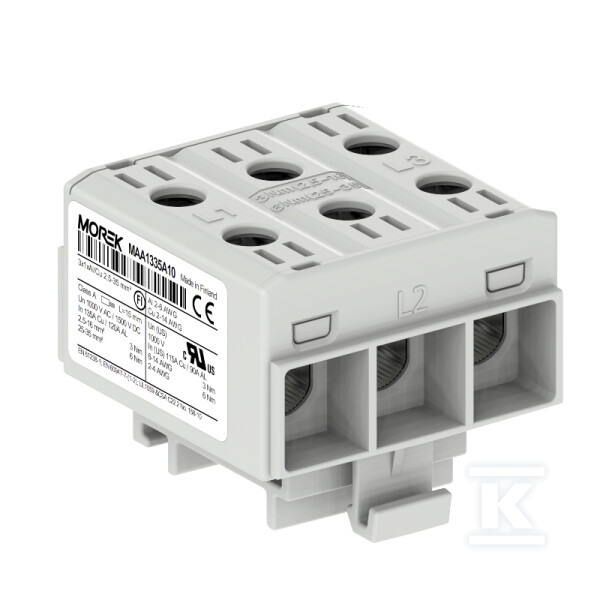

Conector OTL35-3x gris 3x1xAl/Cu 2,5-35mm² 1000V AC/1500V DC, borne universal MAA1335A10

Solución universal para instalaciones Al/Cu

El conector OTL35-3x es un conector universal profesional diseñado para un amplio espectro de aplicaciones, desde la energía y la industria hasta instalaciones residenciales y fotovoltaicas. Gracias a su tecnología innovadora, permite la conexión segura de conductores fabricados tanto en cobre como en aluminio sin necesidad de utilizar adaptadores Cu/Al ni terminales bimetálicos especiales.

Construcción y materiales de alta calidad

El cuerpo del conector está fabricado en aluminio galvanizado combinado con poliamida PA66, lo que garantiza una excelente conductividad eléctrica y una alta resistencia mecánica y a la corrosión. El elemento aislante, fabricado en termoplástico, cuenta con la clase de inflamabilidad V0 según UL94, garantizando la máxima seguridad operativa incluso en condiciones ambientales difíciles.

Su diseño compacto con dimensiones de 46×46×40 mm cabe en las carcasas estándar de los cuadros eléctricos, y su montaje en riel DIN TH-35 mm permite una fijación rápida y segura en cualquier instalación.

Parámetros eléctricos y rangos de trabajo

El conector funciona con una tensión nominal de 1000V AC/1500V DC y una corriente de 135A para conductores Cu / 120A para conductores Al, lo que lo convierte en la solución ideal tanto para instalaciones de baja como de media tensión. El rango de temperatura de funcionamiento es de -25°C a +80°C, asegurando la fiabilidad en condiciones ambientales extremas.

Soporta conductores con secciones de 2,5-35 mm², tanto flexibles como multifilares, pudiendo realizarse cada conexión directamente o mediante terminales de punta. Las seis conexiones disponibles por nivel permiten una configuración flexible de la instalación.

Seguridad y certificación

El producto ha obtenido la clase de cortocircuito A, lo que confirma su capacidad para funcionar como elemento de alimentación principal en instalaciones expuestas a sobrecargas de corriente y cortocircuitos. El cumplimiento de las normas EN 60947, EN 61238 y las certificaciones UL 1059 y SGS FI confirman los más altos estándares de calidad y seguridad.

El grado de protección IP20 protege contra el contacto con partes bajo tensión y contra la entrada de objetos sólidos mayores de 12 mm.

Listo para usar y montaje

Cada conector viene equipado de fábrica con pasta de contacto, que protege el punto de contacto eléctrico contra la oxidación; el producto está listo para su uso inmediato tras sacarlo del embalaje. El mecanismo de montaje permite una fijación instantánea en el riel DIN o, alternativamente, mediante tornillos.

El par de apriete indicado en la tapa es de 3 Nm para conductores de 2,5-16 mm² y de 6 Nm para conductores de 25-35 mm².
