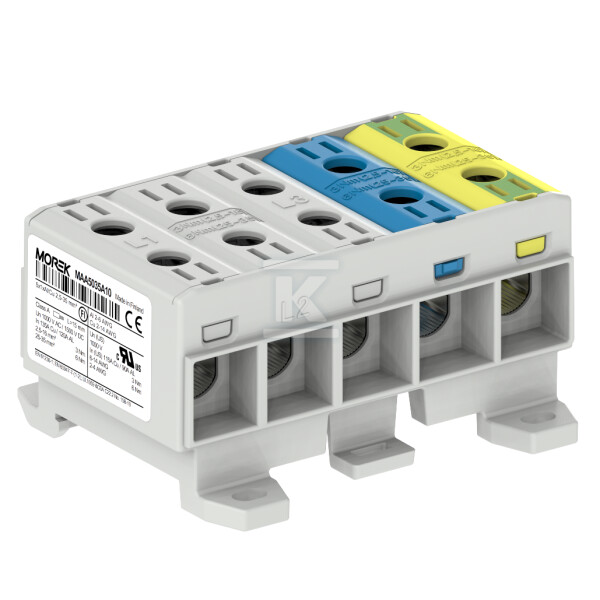

Conector OTL35-5x gris, azul, amarillo/verde 5x1xAl/Cu 2,5-35mm² 1000V AC/1500V DC, borne universal MAA5035A10

Solución universal para instalaciones AL/CU

El conector para riel DIN OTL35-5x es una solución avanzada diseñada específicamente para profesionales de las instalaciones eléctricas en la construcción residencial, comercial e industrial. El producto destaca por su versatilidad de aplicación: permite la conexión segura de conductores de aluminio y cobre en un solo terminal, eliminando la necesidad de utilizar adaptadores adicionales o terminales bimetálicos especiales.

Construcción y parámetros técnicos

La carcasa está fabricada en plástico termoplástico PA66 con clase de inflamabilidad UL94 V0, lo que garantiza la máxima seguridad operativa incluso en condiciones ambientales difíciles. El conector admite conductores con secciones de 2,5-35 mm² (multifilares) y 2,5-25 mm² (rígidos con y sin terminales de punta), lo que lo hace ideal para una amplia gama de aplicaciones.

El dispositivo funciona con una tensión nominal de 1000V AC / 1500V DC, una corriente nominal de 135A para Cu / 120A para Al, en un rango de temperaturas de -25°C a +80°C y proporciona un grado de protección IP20.

El mecanismo de montaje permite una fijación rápida en un riel DIN estándar TH-35 mm o, alternativamente, mediante tornillos sobre una superficie plana. Diez orificios de conexión distribuidos en cinco campos de color (gris, azul, amarillo-verde) aseguran una organización intuitiva de las conexiones.

Seguridad y certificación

Los conectores OTL han superado rigurosas pruebas mecánicas, de carga y de cortocircuito. La parte del electrodo está fabricada en aluminio galvanizado, y la superficie de contacto está recubierta con pasta de contacto aplicada.

El producto cumple con los requisitos de las normas EN 60947-7-1:2009 y EN 61238-1:2003. El par de apriete es visible en la cubierta del conector: es de 3 Nm para conductores de 2,5-16 mm² y de 6 Nm para conductores de 25-35 mm².

Aplicaciones prácticas

Su característica universal hace que el producto tenga un amplio uso en:

• Cuadros eléctricos residenciales y comerciales,
• Sistemas de automatización y control,
• Instalaciones fotovoltaicas,
• Puntos de distribución de potencia en sistemas de baja tensión,
• Instalaciones expuestas a sobrecargas y cortocircuitos.

La disponibilidad en diferentes versiones de color (gris, azul, amarillo-verde) facilita la identificación de las funciones de cada circuito en los cuadros eléctricos. Su diseño compacto con dimensiones de 79×40×65 mm permite ahorrar espacio en los armarios de distribución manteniendo la funcionalidad completa.
