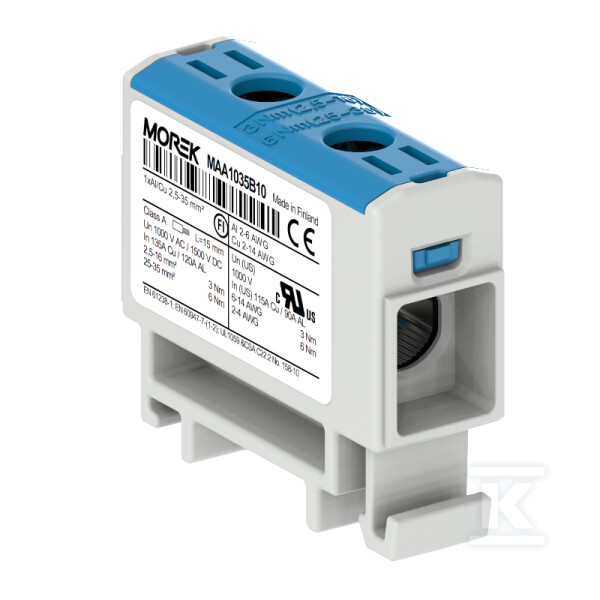

Conector OTL35 azul 1xAl/Cu 2,5-35mm² 1000V AC/1500V DC, borne universal MAA1035B10

Conexiones universales Al/Cu sin compromisos

El conector de carril DIN OTL35 es una solución avanzada para profesionales que buscan una conexión fiable de cables de aluminio y cobre en un solo elemento. Gracias a la innovadora tecnología de galvanizado de aluminio y a la pasta conductora aplicada de fábrica, el dispositivo elimina la necesidad de utilizar adaptadores Cu/Al adicionales o terminales bimetálicos.

El amplio rango de compatibilidad incluye cables con secciones desde 2,5 hasta 35 mm² en versiones monoconductor, multiconductor y conductores trenzados, con o sin ferrules. Un solo conector admite tanto conductores rígidos como conductores flexibles, lo que simplifica significativamente el proceso de instalación y reduce el número de componentes necesarios.

El par de apriete es visible en la tapa del conector, lo que facilita el control de un montaje correcto. Los terminales de tornillo tipo Hex 4 requieren un par de 3 Nm para conductores de 2,5-16 mm² y 6 Nm para conductores de 25-35 mm², asegurando una presión óptima sin riesgo de dañar el conductor.

Parámetros eléctricos y seguridad operativa

El dispositivo funciona con una tensión nominal de 1000V AC / 1500V DC, lo que lo hace adecuado tanto para instalaciones de baja tensión como de media tensión. La corriente nominal es de 135 A para conductores de cobre y 120 A para conductores de aluminio, proporcionando una capacidad suficiente para la mayoría de las aplicaciones de distribución.

El rango de temperatura de funcionamiento de -25°C a +80°C garantiza un trabajo estable en condiciones ambientales difíciles, desde almacenes gélidos hasta salas tecnológicas calurosas. La clase de protección IP20 protege contra el contacto accidental con partes bajo tensión en condiciones de instalación estándar.

El conector ha superado rigurosas pruebas mecánicas, de carga y de cortocircuito, obteniendo la clase de resistencia al cortocircuito A. Esto significa que puede utilizarse como terminal de alimentación principal en instalaciones expuestas a sobrecargas de corriente y cortocircuitos, garantizando el máximo nivel de seguridad operativa.

Construcción mecánica y certificación de calidad

La carcasa está fabricada con plástico termoplástico de clase de inflamabilidad V0 según UL94, lo que garantiza la máxima seguridad contra incendios y resistencia a altas temperaturas. El material aislante mantiene sus propiedades dieléctricas en todo el rango de temperaturas de funcionamiento.

El mecanismo de montaje ClickSet™ permite un fijado rápido en el carril DIN TH-35 mm mediante el simple deslizamiento del elemento en el carril hasta escuchar un clic característico que confirma el montaje correcto. Alternativamente, también es posible el montaje mediante tornillos M4 para aplicaciones que requieran un fijado mecánico adicional.

Las dimensiones del dispositivo son un compacto 16 × 40 × 45 mm (ancho × alto × profundidad), lo que permite un empaquetado denso en cuadros eléctricos manteniendo un fácil acceso a los terminales durante la instalación y el mantenimiento.

Aplicaciones profesionales y normas de conformidad

El conector OTL35 encuentra una amplia aplicación en instalaciones fotovoltaicas, donde a menudo existe la necesidad de conectar cables de aluminio (strings) con cables de cobre (cables de alimentación). En tales aplicaciones, la versatilidad Al/Cu elimina los problemas de corrosión electroquímica entre diferentes metales.

En cuadros eléctricos industriales, el dispositivo funciona eficazmente como elemento de distribución de potencia y como punto de conexión principal para motores de mayor potencia. En instalaciones de edificios, puede utilizarse para la conexión de cargas de gran potencia, como hornos eléctricos o sistemas de calefacción.

El producto cumple con los requisitos de las normas europeas EN 60947 y EN 61238, confirmando su conformidad con los estándares de seguridad eléctrica. También posee certificaciones internacionales UL1059 y pruebas de calidad SGS FI, lo que documenta la alta calidad de fabricación y la fiabilidad a largo plazo.

Está disponible una paleta de colores que incluye gris (estándar), azul (este modelo), amarillo-verde (PE), rojo y negro, lo que permite una fácil codificación de la función eléctrica según la convención del sector.
