Conector OTL35 gris 1xAl/Cu 2,5-35mm² 1000V AC/1500V DC, borne universal MAA1035A10
PRODUCTOS SUGERIDOS
DATOS TÉCNICOS
Dimensiones y peso por unidad de venta: 1 uds.

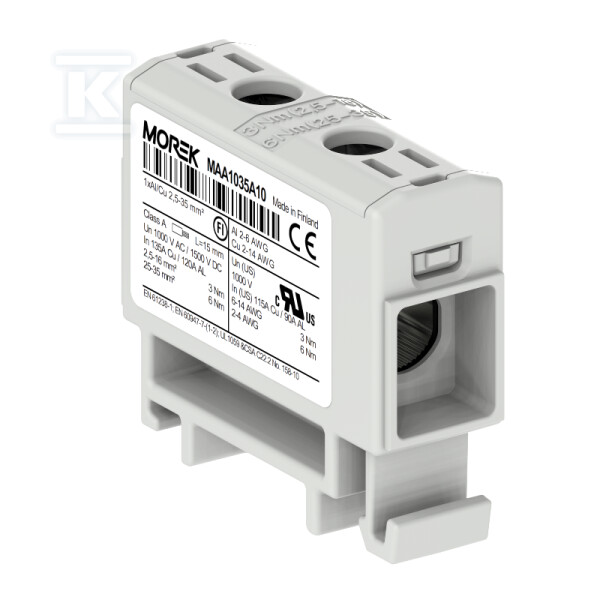

Conector OTL35 gris 1xAl/Cu 2,5-35mm² 1000V AC/1500V DC, borne universal MAA1035A10
Solución universal para instalaciones de Al/Cu de alto rendimiento
El conector OTL35 es un terminal universal profesional diseñado para la conexión de conductores de aluminio y cobre en aplicaciones eléctricas exigentes. Gracias a su innovadora tecnología de galvanizado y a la pasta de contacto aplicada de fábrica, el dispositivo elimina la necesidad de utilizar adaptadores bimetálicos adicionales.
Construcción y materiales que garantizan la seguridad
La carcasa del conector está fabricada en poliamida PA66 con clase de inflamabilidad UL94 V0. Los elementos conductores están fabricados en aluminio galvanizado.
El mecanismo de tornillo con una pieza de presión mecanizada con precisión evita eficazmente el arrancamiento de los conductores durante la explotación. Los tornillos están fabricados en aluminio galvanizado y su superficie de contacto está lubricada de fábrica con pasta de contacto.
Parámetros eléctricos y rango de aplicaciones
El dispositivo admite conductores con secciones de 2,5 a 35 mm² tanto para aluminio como para cobre, admitiendo diferentes tipos de conductores: monofilares, multifilares y cables flexibles. La tensión nominal es de 1000V AC / 1500V DC, y la corriente nominal es de 135A para cobre y 120A para aluminio.
El rango de temperatura de funcionamiento de -25°C a +80°C permite su uso en condiciones ambientales difíciles. El grado de protección IP20 protege contra el contacto accidental con las partes activas.
Conformidad con normas y certificados de seguridad
El conector posee la clase de cortocircuito A de acuerdo con la norma EN 61238-1:2003, lo que significa que ha superado rigurosas pruebas de ciclos térmicos y pruebas de cortocircuito. Gracias a esto, puede utilizarse como elemento de alimentación principal en instalaciones expuestas a sobrecargas de corriente y cortocircuitos.
El producto cumple con los requisitos de las normas EN 60947-7-1:2009 y EN 61238-1:2003, y cuenta con los certificados UL1059 y SGS FI.
Montaje y ergonomía de uso
El mecanismo ClickSet™ permite un montaje rápido en riel DIN TH-35 mm sin necesidad de herramientas. Alternativamente, es posible el montaje mediante tornillos en superficies planas. El par de apriete es visible en la cubierta del conector (3 Nm para conductores de 2,5-16 mm² y 6 Nm para conductores de 25-35 mm²).
Las dimensiones del dispositivo son 16×40×45 mm.
