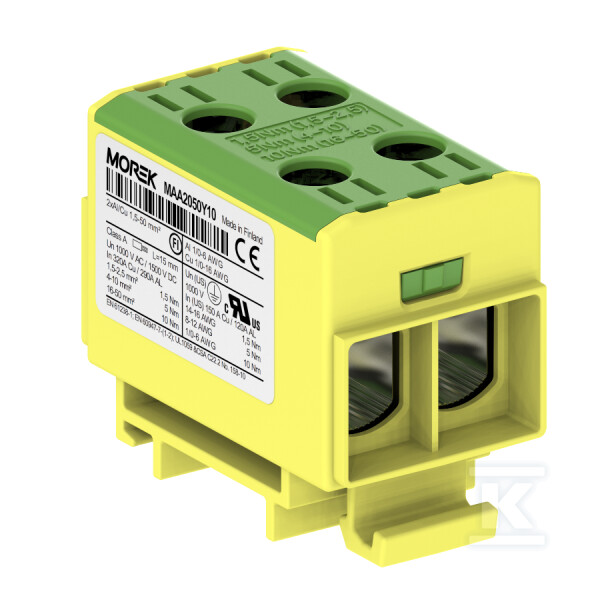

Conector OTL50-2 amarillo-verde 2xAl/Cu 1,5-50mm² 1000V AC/1500V DC, borne universal MAA2050Y10

Solución universal para instalaciones AL/CU

El conector para riel DIN OTL50-2 es un dispositivo profesional diseñado para la conexión segura y fiable de conductores de aluminio y cobre en un amplio espectro de aplicaciones, desde instalaciones industriales y energéticas hasta sistemas fotovoltaicos y cuadros eléctricos residenciales.

Construcción y materiales

La carcasa del conector está fabricada con un termoplástico de alta calidad con clase de inflamabilidad V0 según las normas UL94, lo que significa que es autoextinguible en caso de contacto con la llama. Los elementos conductores están fabricados con una aleación de aluminio que garantiza una conductividad eléctrica óptima manteniendo la compatibilidad con diferentes materiales de los conductores.

Su diseño universal permite el manejo de conductores rígidos con una sección de 1,5-50 mm², conductores flexibles de 1,5-35 mm² y conductores multifilares de 1,5-50 mm². Gracias a la tecnología especial de galvanizado, es posible conectar directamente conductores de aluminio y cobre sin necesidad de utilizar adaptadores Cu/Al o terminales bimetálicos.

Parámetros de funcionamiento y seguridad

El dispositivo funciona con una tensión nominal de 1000V AC / 1500V DC y una corriente de 320A, lo que lo hace adecuado tanto para instalaciones de baja como de media tensión. El rango de temperatura de funcionamiento es de -25°C a +80°C, lo que garantiza un funcionamiento estable en condiciones ambientales difíciles.

El conector posee la clase de cortocircuito A, lo que significa que puede utilizarse como terminal principal de alimentación en instalaciones expuestas a sobrecargas de corriente y cortocircuitos. El grado de protección IP20 protege contra el contacto accidental con partes bajo tensión.

Montaje y manejo

El mecanismo ClickSet™ permite un montaje rápido en el riel de montaje DIN TH-35mm, acelerando significativamente el proceso de instalación. Alternativamente, también es posible el montaje mediante tornillos para una mayor flexibilidad de aplicación.

Cada conector viene equipado de fábrica con grasa conductora, eliminando la necesidad de una preparación adicional antes del montaje y minimizando el riesgo de errores de instalación.

Conformidad y certificaciones

El producto cumple con los requisitos de las normas europeas EN 60947 y EN 61238, confirmando su alta calidad y seguridad de uso. Cuenta con las certificaciones internacionales UL 1059 y SGS FI, lo que permite la venta legal del producto en los mercados europeos que requieren estos estándares.

También está disponible una versión amarillo-verde (color PE) para una fácil identificación de la función de protección en instalaciones eléctricas que requieren un marcado inequívoco de las puestas a tierra de protección.
