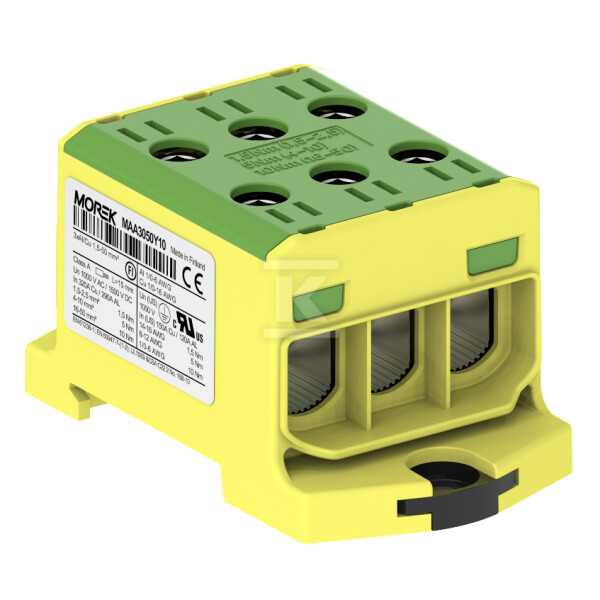

Conector OTL50-3 amarillo-verde 3xAl/Cu 1,5-50mm² 1000V AC/1500V DC, borne universal MAA3050Y10

Conector de barra universal para cables Al/Cu

El conector OTL50-3 es una solución profesional diseñada para instalaciones eléctricas que requieren una conexión fiable de cables de aluminio y cobre. Gracias a su diseño innovador, permite la conexión directa de diferentes tipos de cables sin necesidad de utilizar adaptadores adicionales o terminales bimetálicos.

Construcción y materiales

La carcasa del conector está fabricada con poliamida PA66 de alta calidad con clase de inflamabilidad UL94 V0, lo que garantiza la máxima seguridad operativa incluso en condiciones ambientales difíciles. Las partes conductoras están fabricadas en aluminio galvanizado y las superficies de contacto vienen de fábrica provistas de pasta de contacto, lo que elimina la necesidad de una preparación adicional antes del montaje.

Seis posiciones de terminal distribuidas en un solo nivel permiten la conexión simultánea de cables con secciones desde 1,5 hasta 50 mm². El mecanismo de tornillo con tornillo hexagonal de tamaño 5 asegura una conexión firme y duradera manteniendo un par de apriete controlado: 1,5 Nm para cables de 1,5-2,5 mm², 5 Nm para cables de 4-10 mm² y 10 Nm para cables de 16-50 mm².

Parámetros eléctricos y seguridad

El conector se caracteriza por sus altos parámetros eléctricos: la tensión nominal es de 1000V AC / 1500V DC y la corriente nominal es de 320A. Los niveles internos están puenteados de fábrica, lo que garantiza una distribución uniforme de la corriente entre todas las posiciones.

El grado de protección IP20 protege contra el contacto con partes bajo tensión y la entrada de objetos extraños mayores de Ø12mm. El rango de temperatura de funcionamiento de -25°C a +80°C permite su uso tanto en instalaciones interiores como exteriores en climas templados.

Montaje y compatibilidad

El mecanismo ClickSet™ permite un montaje rápido en el riel DIN estándar TH35 mm; basta un solo clic para una fijación segura. Alternativamente, es posible el montaje mediante tornillos en placa de montaje o en cuadros modulares.

La versatilidad también se manifiesta en los tipos de cables soportados: conductores monohilo (sólidos), multihilo y sólidos con puntas de manga de sección desde 1,5 hasta 35 mm². Un solo dispositivo cubre así todo el espectro de aplicaciones de instalación.

Conformidad normativa y certificaciones

El producto cumple con los requisitos de las normas europeas EN 61238-1 (requisitos generales para barras de conexión) y EN60947-7-1 (elementos auxiliares), lo que confirma su alta calidad de fabricación y seguridad de uso. La conformidad con los estándares CE permite su venta legal en el mercado europeo.

El color amarillo-verde no es casualidad: cumple con los estándares internacionales de codificación de colores para la protección contra descargas eléctricas (PE), facilitando la identificación de la función en la instalación eléctrica.
